Реферат

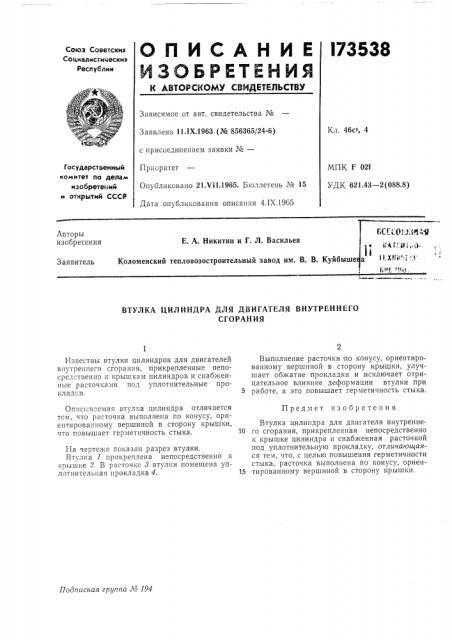

О П И С А Н И Е l73538

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскил

Социалистических

Республик

Зависимое от авт. свидетельства №

Кл, 46с>, 4

Заявлено 11.1Х.1963 (№ 856365/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.Vii1.1965. Бюллетень № 15

Дата опубликования описания 4.IX.1965

Государственный комитет по делам изобрете ий и открытий СССР

МПК F 021

УДК 621.43 — 2(088.8) Авторы изобретения

Е. А. Никитин и Г. Л. Васильев т Ф bhггиik, 0 !

1E ZVii", Коломенский тепловозостроительный завод им. В. В. Куйбыше

Заявитель

I 6 ° б чи,}

ВТУЛКА ЦИЛИНДРА ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО

СГОРАНИЯ

Предмет изобретения

Подписная грутга Лге 194

Известны втулки цилиндров для двигателей внутреннего сгорания, прикрепленные непосредственно к крышкам цилиндров и снабженные расточками под уплотнительные прокладки.

Описываемая втулка цилиндра отличается тем, что расточка выполнена по конусу, ориентированному вершиной в сторону крышки, что повышает герметичность стыка.

На чертеже показан разрез втулки.

Втулка 1 прикреплена непосредственно к крышке 2. В расточке 8 втулки помещена уплотнительная прокладка 4.

Выполнение расточки по конусу, ориентированному вершиной в сторону крышки, улучшает обжатие прокладки и исключает отрицательное влияние деформации втулки при

5 работе, а это повышает герметичность стыка.

Втулка цилиндра для двигателя внутренне10 го сгорания, прикрепленная непосредственно к крышке цилиндра и снабженная расточкой под уплотнительную прокладку, отличающаяся тем, что, с целью повышения герметичности стыка, расточка выполнена по конусу, ориен15 тированному вершиной в сторону крышки.

l73538

Составитель В. Мининзон

Редактор Б. Федотов Техред Л. К. Ткаченко

Корректор Е. Д. Курдюмова

Типография, пр. Сапунова, 2

Заказ 2205/14 Тира>к 950 Формат бум. 60 (90 /8 Объем 0,1 изд. л, Це.а 5 Koll.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
