Тонкостенный металлический элемент типа колонны

Тонкостенный металлический элемент типа колонны

Иллюстрации

Показать все

Реферат



Изобретение может быть использовано в качестве несущих центрально и внецентренно сжатых элементов металлоконструкций . Сущность изобретения: тонкостенный металлический элемент типа колонны с целью повышения несущей способности за счет включения в работу стенки по всей высоте снабжен двумя продольными ребрами, соединенными в тавр с поперечными ребрами и делящими стенку на три равные части. 1 ил.

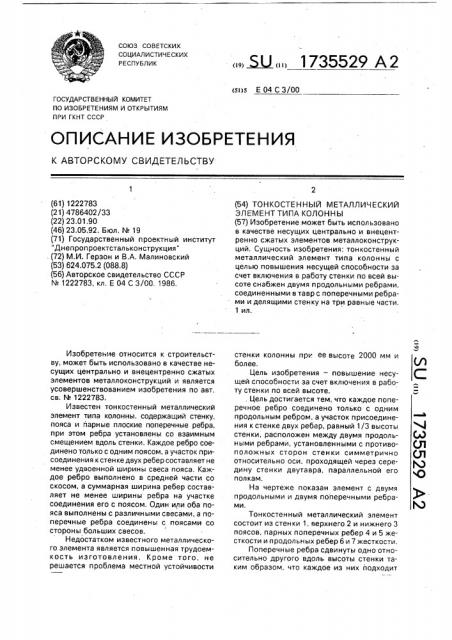

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 Е 04 С 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ (61) 1222783 (21) 4786402/33 (22) 23.01,90 (46) 23.05,92. Бюл, ¹ 19 (71) Государственный проектный институт

"Днепропроектстальконструкция" . (72) М.И. Герзон и В.А. Малиновский (53) 624.075,2 (088.8) (56) Авторское свидетельство СССР

N 1222783, кл. Е 04 С 3/00. 1986.

Изобретение относится к строительству, может быть использовано в качестве несущих центрально и внецентренно сжатых элементов металлоконструкций и является усовершенствованием изобретения по авт. св; ¹ 1222783.

Известен тонкостенный металлический элемент типа колонны, содержащий стенку, пояса и парные плоские поперечные ребра, при этом ребра установлены со взаимным смещением вдоль стенки. Каждое ребро соединено только с одним поясом, а участок присоединения к стенке двух ребер составляет не менее удвоенной ширины свеса пояса. Каждое ребро выполнено в средней части со скосом, а суммарная ширина ребер составляет не менее ширины ребра на участке соединения его с поясом. Один или оба пояса выполнены с различными свесами, а поперечные ребра соединены с поясами со стороны больших свесов, Недостатком известного металлического элемента является повышенная трудоемкость изготовления, Кроме того, не решается проблема местной устойчивости

„„. Ы„„1735529 A2 (54) ТОНКОСТЕННЫЙ МЕТАЛЛИЧЕСКИЙ

ЭЛЕМЕНТ ТИПА КОЛОННЫ (57) Изобретение может быть использовано в качестве несущих центрально и внецентренно сжатых элементов металлоконструкций. Сущность изобретения; тонкостенный металлический элемент типа колонны с целью повышения несущей способности за счет включения в работу стенки по всей высоте снабжен двумя продольными ребрами. соединенными в тавр с поперечными ребрами и делящими стенку на три равные части, 1 ил. стенки колонны при ее высоте 2000 мм и более.

Цель изобретения — повышение несущей способности за счет включения в работу стенки по всей высоте., Цель достигается тем, что каждое поперечное ребро соединено только с одним продольным ребром, а участок присоединения к стенке двух ребер, равный 1/3 высоты стенки, расположен между двумя продольными ребрами, установленными с противоположных сторон стенки симметрично относительно оси, проходящей через середину стенки двутавра, параллельной его полкам.

На чертеже показан элемент с двумя продольными и двумя поперечными ребрами.

Тонкостенный металлический элемент состоит из стенки 1, верхнего 2 и нижнего 3 поясов, парных поперечных ребер 4 и 5 жесткости и продольных ребер 6 и 7 жесткости.

Поперечные ребра сдвинуты одно относительно другого вдоль высоты стенки таким образом, что каждое из них подходит

1735529

Составитель Л,Сухая

Редактор О,Хрипта Техред М.Моргентал Корректор Л.Бескид

Заказ 1801 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 лишь к одному поясу и одному продольному ребру. Оба поперечных ребра 4 и 5 жесткости соединены со стенкой 1 на участке, равном 1/3 высоты стенки, расположенном межу двумя продольными ребрами, установленными симметрично с противоположных сторон стенки, Парные поперечные ребра, устанавливаемые со взаимным смещением вдоль высоты стенки колонны, за счет участка совместного присоединения к стенке об-разуют в горизонтальной плоскости жесткий диск, обеспечивающий крутильную жесткость сечения, а односторонние продольные ребра обеспечивают полное включение в работу на сжатие стенки.

Преимущества предлагаемого элемента состоят в простоте обработки всех деталей и сборки отдельных элементов на заводе, сокращении объема сварки при изготовлении элементов, минимальном расходе металла.

Изобретение позволяет с минималь-5 ными трудозатрами осуществлять монтаж примыкающих к колоннам элементов металлоконструкций каркаса здания при соблюдении высокой несущей способности и точности сопряжения соединяемых элемен10 тов.

Формула изобретения

Тонкостенный металлический элемент типа колонны по авт. св. N 1222783, о т л ич а ю шийся тем, что, с целью повышения

15 несущей способности за счет включения в работу стенки по всей высоте, элемент снабжен двумя продольными ребрами, соединенными в тавр с поперечными ребрами и делящими стенку на три равные части,
