Реферат



Область применения: горное дело и строительство для бурения шпуров. Сущность изобретения: для повышения эффективности и производительности работ устройство для бурения шпуров имеет одну основную и две дополнительные бурильные машины, при этом последние выполнены в виде ударников, каждый из которых помещен в подающий пневматический цилиндр, а крутящий момент от бурового инструмента основной бурильной машины на буровой инструмент дополнительных передается посредством клиноременной передачи. Для изменения взаимного пространственного положения основная бурильная машина связана с дополнительными посредством телескопических рычагов с фиксаторами, 4 ил.

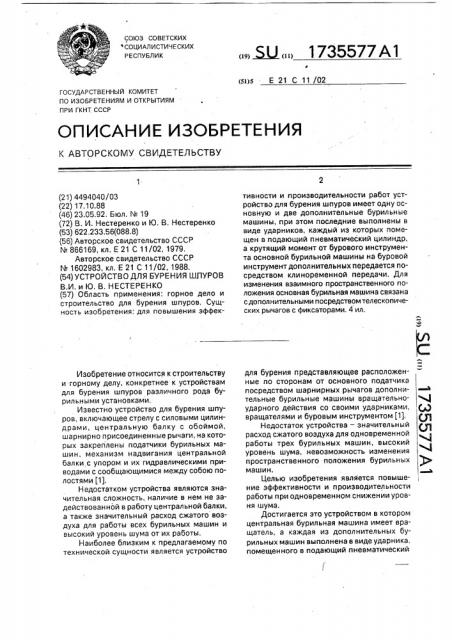

СОЮЗ СОВЕТСКИХ е СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s Е 21 С 11 /02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4494040/03 (22) 17.10.88 (46) 23.05.92, Бюл. ¹ 19 (72) B. И. Нестеренко и Ю, B. Нестеренко (53) 622,233,56(088.8) (56) Авторское свидетельство СССР

¹866169,,кл. Е 21 С 11/02, 1979, Авторское свидетельство СССР

¹ 1602983, кл. Е 21 С 11/02, 1988. (54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ LLIOYPOB

B.È, и Ю, В, НЕСТЕРЕНКО (57) Область применения: горное дело и строительство для бурения шпуров, Сущность изобретения; для повышения эффекИзобретение относится к строительству и горному делу, конкретнее к устройствам для бурения шпуров различного рода бурильными установками, Известно устройство для бурения шпуров, включающее стрелу с силовыми цилиндрами, центральную балку с обоймой, шарнирно присоединенные рычаги, на которых закреплены податчики бурильных машин, механизм надвигания центральной балки,с упором и их гидравлическими приводами с сообщающимися между собою полостями (1), Недостатком устройства являются значительная сложность, наличие в нем не задействованной в работу центральной балки, а также значительный расход сжатого воздуха для работы всех бурильных машин и высокий уровень шума от их работы.

Наиболее близким к предлагаемому по технической сущности является устройство. Ж,» 1735577А1 тивности и производительности работ устройство для бурения шпуров имеет одну основную и две дополнительные бурильные машины, при этом последние выполнены в виде ударников, каждый из которых помещен в подающий пневматический цилиндр, а крутящий момент от бурового инструмента основной бурильной машины на буровой инструмент дополнительных передается посредством клиноременной передачи. Для изменения взаимного пространственного положения основная бурильная машина связана с дополнительными посредством телескопических рычагов с фиксаторами. 4 ил, для бурения представляющее расположенные по сторонам от основного податчика посредством шарнирных рычагов дополни- @ тельные бурильные машины вращательно- с, ударного действия со своими ударниками, () вращателями и буровым инструментом (1), (у

Недостаток устройства — значительный у расход сжатого воздуха для одновременной работы трех бурильных машин, высокий уровень шума, невозможность изменения пространственного пОложения бурилвных машин. иЪ

Целью изобретения является повышение эффективности и производительности работы при одновременном снижении уровня шума.

Достигается это устройством в котором центральная бурильная машина имеет вращатель, а каждая из дополнительных бурильных машин выполнена в виде ударника, помещенного в подающий пневматический

1735577 цилиндр, приэтом буровойинструменткаж- для размещения в них ремня клиноремендой бурильной машины выполнен в виде ной передачи. граненых штанг, а на торцах основного под- По сторонам основного податчика при атчика и подающих цилиндров установлены помощи проушин 19 со своими фиксаторами шкивы с гранеными ступицами, форма кото- 5 20 закреплены телескопические рычаги 21 и рых соответствует форме штанг для переда- 22 также со своими фиксаторами 23. На кончи крутящего момента от штанги цах рычагов посредством проушин 24.пацентральной бурильной машины штангам раллельно падатчику 11 по его сторонам . дополнительных бурильных машин посред- закреплены дополнительные подающие циством клиноременной передачи, при этом 10 линдры 25 и 26, представляющие из себя для натяжения клиновых ремней последней полые направляющие трубы 27 с передними и фиксации взаимного пространственного и задними крышками 28 и 29 с размещенположения основного и дополнительных ным внутри труб бурильных машин 30 типа податчиков, рычаги, связывающие основ- погружных ударников, оснащенных уплотной податчик сдополнительными,,выполне- 15 нительных манжетами 31, гранеными буроны телескопическими. Сопоставительный выми штангами 32, охватываемых в анализ предлагаемого устройства с извест- передней части труб шкивами 33 и 34 со ным показывает, что новизна предлагаемо- ступицами с отверстиями по форме штанг. го устройства состоит в выполнении В передней части штанги оснащены коронцентральной бурильной машины с вращате- 20 ками 35. Шкивы 18, 33 и 34 охвачены гибким лем, дополнительных бурильных машин в тяговым элементом 36 типа клиноременной виде ударников, помещенных в свои подаю- передачи. Подвод сжатого воздуха к бокощие пневматические цилиндры и выполне- вым бурильным машинам осуществлен понии бурового инструмента всех бурильных средством рукавов 37 и 38, Основной машин в виде граненых штанг с размещени- 25 податчик 11 должен быть оснащен своим ем на торцах основного податчика и подаю- приводом 39 подачи бурильной машины 14 щих цилиндров шкивов с гранеными вдоль направляющих податчика. ступицами, форма которых соответствует Работа предлагаемого устройства заформе штанг для передачи крутящего мо- ключается в следующем. мента от центральной бурильной машины 30 Устройствозакрепляютнарамах1базоштангами дополнительных бурильных ма- вой бурильной или буропогрузочной машишин посредством клиноременных передач, ны при помощи одной или нескольких тумб атакжеввыполнениирычаговтелескопиче- 2 с держателями 3 стрел 6. При помощи скими с фиксаторами. Таким образом, пред- стрел 6 со своими приводами 4, 5, 9 и 10 и лагаемое устройство соответствует 35 вращателей 7 осуществляют установку оскритерию "новизна". Этижепризнакиявля- новного податчика 11 и дополнительных ются и существенными, т,е. обеспечивают податчиков 25 и 26 в требуемое для бурения достижение целей изобретения. положение. При этом предварительно при

На фиг, 1 дано устройство, вид сбоку; на помощи телескопических рычагов 21 и 22 с фиг. 2-тоже, вид в плане; на фиг. З-тоже, 40 фиксаторами по сторонам основного податвидс переднего торца; на фиг. 4 — фрагмент чика 11 и параллельно ему закрепляют в подающего пневматического цилиндра суп- требуемом положении боковые дополнилотнителем. тельные бурильные машины 25 и 26 с охваНа раме 1 бурильнойустановки или бу- том клиновидным ремнем 36 приводного ропогрузочной ма lMHbl укрепляют тумбу 2 45 шкива 18 основной бурильной машины и с держателем 3 и гидроцилиндрами 4 и 5 шкивов 34 и 35 боковых бурильных машин, поворота и подъема стрелы 6 с вращателем, При включении в работу центральной

7 и кронштейном-держателем 8 с механиз- бурильной машины, оснащенной вращатемами 9 и 10 надвижки и поворота основного лем и боковых бурильных машин 30, осущеподатчика 11. Последний выполнен в виде ствляют одновременное вращение штанг балки, на которой при помощи салазок 12 с 50 как центральной бурильной машины, так и хомутом 13 закреплена основная бурильная боковых за счет передачи момента от центмашина 14 со своим ударником и вращате- ральной штанги через граненый шкив 18, лем, В машине установлена граненая буро- клиноременную ремень 36 и шкивы 33 и 34 вая штанга 15 с буровой коронкой 16. В на штанги и коронки боковых бурильных передней части основного податчика за- 55 машин, что позволяет осуществлять однокреплен буронаправитель 17 с размещен- временное бурениетрех параллельных шпунымвнемшкивом18,охватывающимсвоей ров. При этом ударные импульсы граненой ступицей по форме штанги 15 по- генерируются как ударниками, так и центследнего, На шкиве выполнены проточки ральной бурильной машиной. Бурильные

1735577

52 25 52 Ю 29 3 7

35 2Е 21

55 машины 14 и 30 в процессе бурения перемещаются независимо, После завершения бурения пространственного пучка из трех шпуров осуществляют реверсирование привода 39 центрального основного податчика 11 и подают сжатый воздух по рукавам 38 в передней полости подающих пневматических цилиндров, осуществляя перемещение всех бурильных машин в крайнее заднее положение. Затем осуществляют перестановку устройства для бурения очередного пучка шпуров.

Так как ударники боковых податчиков размещены внутри подающих цилиндров, то имеет место снижение общего уровня шума от их работы.

Достоинствами предлагаемого устройства являются;. повышение производительности буровых работ за счет одновременности бурения пучка скважин из трех шпуров (при одновременном снижении энергоемкости процесса); снижение суммарного расхода сжатого воздуха; снижение общего уровня шума; высокая экономическая эффективность при оснащении одной буропогрузочной машины предлагаемым устройством; простота модернизации существующих конструкций бурильных установок на бурение шпуров, Формула изобретения

Устройство для бурения шпуров, включающее стрелу с силовыми гидроцилиндрами, связанный со стрелой податчик с центральной бурильной машиной и буровым инструментом, установленные с возможностью изменения их пространственного положения и связанные с основным податчиком посред5 ством рычагов с фиксаторами дополнительные бурильные машины с буровым инструментом, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности и производительности работы при одновременном

10 снижении уровня шума, центральная бурильная машина имеет вращатель, а каждая из дополнительных бурильных машин выполнена в виде ударника, помещенного в подающий пневматический цилиндр, при этом

15 буровой инструмент каждой бурильной машины выполнен в виде граненых штанг, а на торцах основного податчика и подающих цилиндров установлены шкивы с гранеными ступицами, форма которых соответствует

20 форме штанг для передачи крутящего момента от штанги центральной бурильной машины штангам дополнительных бурильных машин посредством клиноременной передачи, при этом для натяжения клиновых ре25 мней последней и фиксации взаимного пространственного положения основного и дополнительных податчиков рычаги, связывающие основной податчик с дополнительными, выполнены телескопи30 ческими.

1735577

26,78 15

ФигЗ

45
