Зубчатое зацепление
Патент 173562
Классы МПК
Зубчатое зацепление
Иллюстрации
Реферат

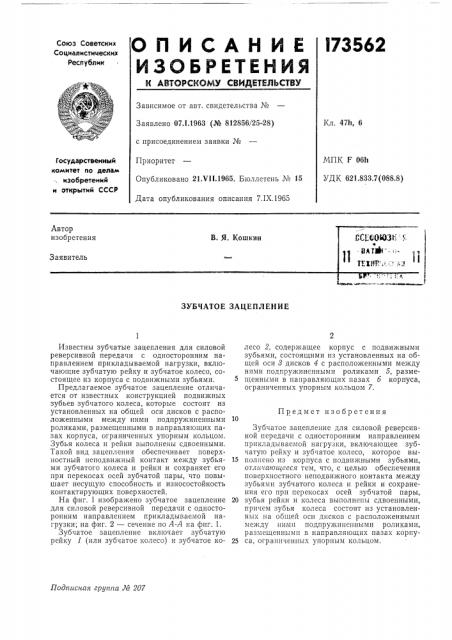

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистицеских
Республик
Зависимое от авт. свидетельства №
Заявлено 07.1.1963 (№ 812856/25-28) с присоединением заявки №
Приоритет
Опубликовано 21 VII.1965. Бюллетень № 15
Дата опубликования описания 7.IX.19á5
Кл. 47h, 6
МПК F 06h
УДК 621.833,7(088.8) Государственный комитет по делам изобретений и открытий СССР
ЗУБЧАТОЕ ЗАЦЕПЛЕНИЕ
Известны зубчатые зацепления для силовой реверсивной передачи с односторонним направлением прикладываемой нагрузки, включающие зубчатую рейку и зубчатое колесо, состоящее из корпуса с подвижными зубьями.
Предлагаемое зубчатое зацепление отличается от известных конструкцией подвижных зубьев зубчатого колеса, которые состоят из установленных на общей оси дисков с расположенными между ними подпружиненными роликами, размещенными в направляющих пазах корпуса, ограниченных упорным кольцом.
Зубья колеса и рейки выполнены сдвоенными.
Такой вид зацепления обеспечивает поверхностный неподвижный контакт между зубьями зубчатого колеса и рейки и сохраняет его при перекосах осей зубчатой пары, что повышает несущую способность и износостойкость контактирующих поверхностей.
На фиг. 1 изображено зубчатое зацепление для силовой реверсивной передачи с односторонним направлением прикладываемой нагрузки; на фиг. 2 — сечение по А-А на фиг. 1.
Зубчатое зацепление включает зубчатую рейку 1 (или зубчатое колесо) и зубчатое ко10
Подписная груипа № 207 лесо 2, содержащее корпус с подвижными зубьями, состоящими из установленных на общей оси 8 дисков 4 с расположенными между ними подпружиненными роликами 5, разме5 щенными в направляющих пазах б корпуса, ограниченных упорным кольцом 7.
Предмет изобретения
Зубчатое зацепление для силовой реверсивной передачи с односторонним направлением прикладываемой нагрузки, включающее зубчатую рейку и зубчатое колесо, которое вы15 полпено из корпуса с подвижными зубьями, отличаюи ееся тем, что, с целью обеспечения поверхностного неподвижного контакта между зубьями зубчатого колеса и рейки и сохранения его при перекосах осей зубчатой пары, 20 зубья рейки и колеса выполнены сдвоенными, причем зубья колеса состоят из установленных на общей осп дисков с расположеннымп между ними подпружиненными роликами, размещенными в направляющих пазах корпу25 са, ограниченных упорным кольцом.
173562
==Ч/
1 (içÅÞ г .
° р ,r г—
S с
Ч-ьг 2
