Реферат

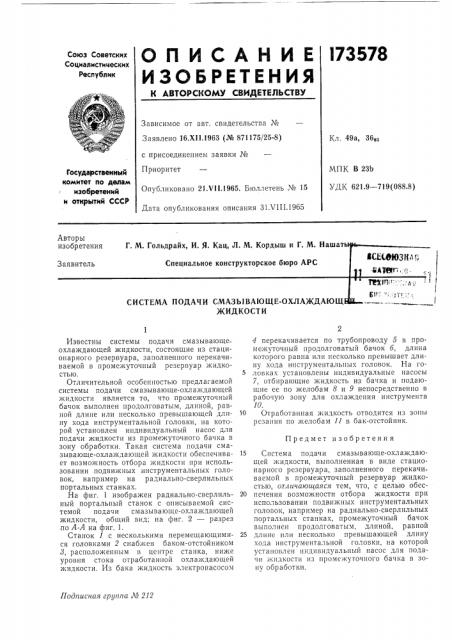

О П И С А Н И Е 173578

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16,ÕI I.1963 (№ 871175/25-8) с присоединением заявки №

Приоритет

Опубликовано 21.VII.1965. Бюллетень ¹ 15

Дата опубликования описания 31 VIII.1965

Кл, 49а, 36О,, МПК В 23b

УДК 621.9 — 719(088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы

i(t!

7К ИДКО СТ И

Предмет изобретения

Подписная гр11ппа М 212

Известны системы подачи смазывающеохлаждающей жидкости, состоящие из стационарного резервуара, заполненного перекачиваемой в промегкуточный резервуар жидкостью. 5

Отличительной особенностью предлагаемой системы подачи смазывающе-охла кдающей жидкости является то, что промежуточный бачок выполнен продолговатым, длиной, равной длине или несколько превышающей дли- 10 ну хода инструментальной головки, на которой установлен индивидуальный насос для подачи жидкости из промежуточного бачка в зону обработки. Такая система подачи смазывающе-охлаждающей жидкости обеспечива- 15 ет возможность отбора жидкости при использовании подвижных инструментальных головок, например на радиально-сверлильных портальных станках.

На фиг. 1 изображен радиально-сверлиль- 20 ный портальный станок с описываемой системой подачи смазывающе-охлаждающей жидкости, общий вид; на фиг. 2 разрез по А-А на фиг. 1.

Станок 1 с несколькими перемещающими- 25 ся головками 2 снабжен баком-отстойником

8, расположенным в центре станка, ниже уровня стока отработанной охлаждающей жидкости. Из бака жидкость электронасосом

4 перекачивается по трубопроводу 5 в проме>куточный продолговатый бачок б, длина которого равна или несколько превышает длину хода ипструменталы ых головок. На головках установлены индивидуальные насосы

7, отбирающие жидкость из бачка и подающие ее по желобам 8 и 9 непосредственно в рабочую зону для охлаждения инструмента

10.

Отработанная жидкость отводится из зоны резания по желобам 11 в бак-отстойник.

Система подачи смазывающе-охлаждающей жидкости, выполненная в виде стационарного резервуара, заполненного перекачиваемой в промежуточный резервуар жидкостью, от,гичающаяся тем, что, с целью обеспечения возможности отбора жидкости при использовании подвижных инструментальных головок, например на радиально-сверлильных портальных станках, промежуточный бачок выполнен продолговатым, длиной, равной длине или несколько превышающей длину хода инструментальной головки, на которой установлен индивидуальный насос для подачи жидкости из п1)омежу точного бачка ну обработки.

173578 иг.г фиг 1

Составитель Н. В. Серенкова

Редактор Л. М. Жаворонкова Техред Л. К. Ткаченко Корректор Е. Д, Курдюмова

Заказ 2193)7 Тираж 1800 Формат бум. 60 90 /s Объем 0,1 изд. л, Цена 5 I(oil.

Ц1-1ИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2
