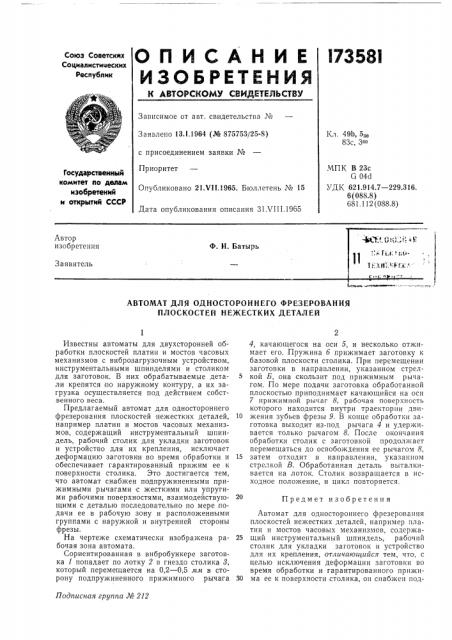

АВТОМАТ ДЛЯ ОДНОСТОРОННЕГО ФРЕЗЕРОВАНИЯ

ПЛОСКОСТЕЙ НЕЖЕСТКИХ ДЕТАЛЕЙ

Предмет изобретения

Подписная группа № 212

Известны автоматы для двухсторонней обработки плоскостей платин и мостов часовых механизмов с виброзагрузочным устройством, инструментальными шпинделями и столиком для заготовок. В них обрабатываемые детали крепятся по наружному контуру, а их загрузка осуществляется под действием собственного веса.

Предлагаемый автомат для одностороннего фрезерования плоскостей нежестких деталей, например платин и мостов часовых механизмов, содержащий инструментальный шпиндель, рабочий столик для укладки заготовок и устройство для их крепления, исключает деформацию заготовки во время обработки и обеспечивает гарантированный прижим ее к поверхности столика. Это достигается тем, что автомат снабжен подпружиненными прижимными рычагами с жесткими или упругими рабочими поверхностями, взаимодействующими с деталью последовательно по мере .подачи ее в рабочую зону и расположенными группами с наружной и внутренней стороны фрезы.

На чертеже схематически изображена рабочая зона автомата.

Сориентированная в вибробункере заготовка 1 попадает по лотку 2 в гнездо столика 8, который перемещается на 0,2 — 0,5 мм в сторону подпружиненного прижимного рычага

4, качающегося на оси 5, и несколько отжимает его. Пружина б прижимает заготовку к базовой плоскости столика. При перемещении заготовки в направлении, указанном стрелкой Б, она скользит под прижимным рычагом. По мере подачи заготовка обработанной плоскостью приподнимает качающийся на оси

7 прижимной рычаг 8, рабочая поверхность которого находится внутри траектории дви10 жения зубьев фрезы 9. В конце обработки заготовка выходит из-под рычага 4 и удерживается только рычагом 8. После окончания обработки столик с заготовкой продолжает перемещаться до освобождения ее рычагом 8, 15 затем отходит в направлении, указанном стрелкой В. Обработанная деталь выталкивается на лоток. Столик возвращается в исходное положение, и цикл повторяется.

Автомат для одностороннего фрезерования плоскостей нежестких деталей, например платин и мостов часовых механизмов, содержа25 щий инструментальный шпиндель, рабочий столик для укладки заготовок и устройство для их крепления, отличающийся тем, что, с целью исключения деформации заготовки во время обработки и гарантированного прижи30 ма ее к поверхности столика, он снабжен под173581
