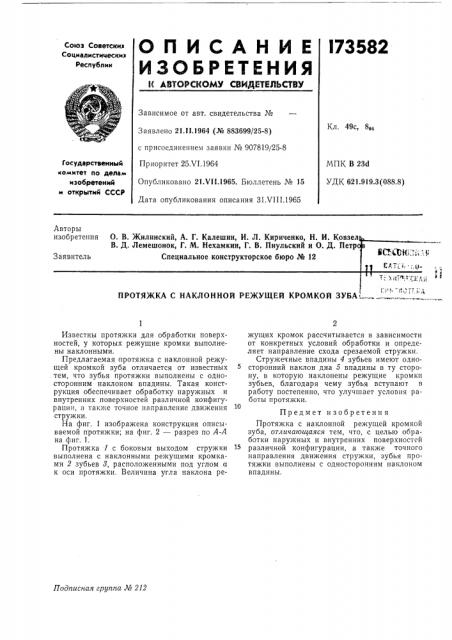

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l73 582

Союз Советски»

Социалистически»

Республик

Зависимое от авт. свидетельства №

Заявлено 21.11.1964 (№ 883699/25-8) с присоединением заявки № 907819/25-8

Приоритет 25Х1.19б4

Опубликовано 21.VII.1965. Бюллетень № 15

Дата опубликования описания 31.VII I.1965

Кл. 49с, 844

Государственный комитет ло делам изобретений и открытий СССР

МПК В 23d

УДК 621.919.3 (088,8) Авторы изобретения

О. В. Жилинский, А. Г. Калешин, И. Л. Кириченко, Н. И. Ковзел

В. Д, Лемешонок, Г. М. Нехамкин, Г. В. Пиульскнй и О. Д. Петр

Специальное конструкторское бюро ¹ 12

Заявитель

СЛТ: ::, >=

4 е г :" г:, т;г:Е,:,:,;

ПРОТЯЖКА С НАКЛОННОЙ РЕЖУЩЕЙ КРОМКОЙ ЗУБА»

Подписная группа № 212

Известны протяжки для обработки поверхностей, у которых режущие кромки выполнены наклонными.

Предлагаемая протя>кка с наклонной режущей кромкой зуба отличается от известных тем, что зубья протяжки выполнены с односторонним наклоном впадины. Такая конструкция обеспечивает обработку наружных и внутренних поверхностей различной конфигурации, а также точное направление движения стружки, На фиг. 1 изображена конструкция описываемой протяжки; на фиг. 2 вЂ” разрез по А-А на фиг. 1.

Протяжка 1 с боковым выходом стружки выполнена с наклонными режущими кромками 2 зубьев 8, расположенными под углом а к оси протяжки. Величина угла наклона режущих кромок рассчитывается в зависимости от конкретных условий обработки и определяет направление схода срезаемой стружки.

Стру>кечные впадины 4 зубьев имеют односторонний наклон дна 5 впадины в ту сторону, в которую наклонены режущие кромки зубьев, благодаря чему зубья вступают в работу постепенно, что улучшает условия работы протяжки.

Предмет изобретени я

Протяжка с наклонной режущей кромкой зуба, отличающаяся тем, что, с целью обработки наружных и внутренних поверхностей различной конфигурации, а также точного направления движения стружки, зубья протяжки выполнены с односторонним наклоном впадины.

173582

А б

Составитель Н, В, Серенкова

Редактор Л. М. Жаворонкова Техред Л. К. Ткаченко Корректор Г. П. Зимина

Заказ 2193/11 Тираж 1800 Формат бум. 60+90/ц Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2
