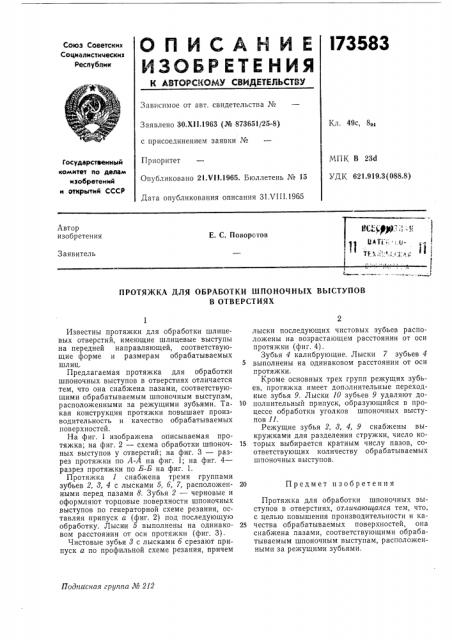

О П И С А H И Е l73583

ИЗОБР ЕТЕ НИЯ

К АВТОРСИОМУ СВИДЕТЕЯЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30.Х11.1963 (№ 873651/25-8) Кл. 49 с, 8О с присоединением заявки №

МПК В 23d

УДК 621.919.3(088.8) Приоритет

Опубликовано 21.VII.1965. Бюллетень № 15

Дата опубликования описания 31 VIII.1965

Государственный комитет ло делам изобретений и открытий СССР

Автор изобретения

Е. С. Поворотов

Заявитель

ПРОТЯЖКА ДЛЯ ОБРАБОТКИ ШПОНОЧНЫХ ВЫСТУПОВ

В ОТВЕРСТИЯХ

Подггисная группа ЛФ 212

Известны протяжки для обработки шлицевых отверстий, имеющие шлицевые выступы на передней направляющей, соответствующие форме и размерам обрабатываемых шлиц.

Предлагаемая протяжка для обработки шпоночных выступов в отверстиях отличается тем, что она снабжена пазами, соответствующими обрабатываемым шпоночным выступам, расположенными за режущими зубьями. Такая конструкция протяжки повышает производительность и качество обрабатываемых поверхностей.

На фиг. 1 изображена описываемая протяжка; на фиг. 2 — схема обработки шпоночных выступов у отверстий; на фиг. 3 — разрез протяжки по А-А на фиг. 1; на фиг. 4— разрез протяжки по Б-Б на фиг, 1.

Протяжка 1 снабжена тремя группами зубьев 2, 8, 4 с лысками 5, б, 7, расположенными перед пазами 8. Зубья 2 — черновые и оформляют торцовые поверхности шпоночных выступов по генераторной схеме резания, оставляя припуск а (фиг. 2) под последующую обработку. Лысии 5 выполнены на одинаковом расстоянии от оси протяжки (фиг. 3).

Чистовые зубья 8 с лысками б срезают припуск а по профильной схеме резания, причем лыски последующих чистовых зубьев расположены на возрастающем расстоянии от оси протяжки (фиг. 4).

Зубья 4 калибрующие. Лыски 7 зубьев 4 выполнены на одинаковом расстоянии от оси протяжки.

Кроме основных трех групп режущих зубьев, протяжка имеет дополнительные переходные зубья 9. Лыски 10 зубьев 9 удаляют до10 полнительный припуск, образующийся в процессе обработки уголков шпоночных выступов 11.

Режущие зубья 2, 8, 4, 9 снабжены выкружками для разделения стружки, число ко15 торых выбирается кратным числу пазов, соответствующих количеству обрабатываемых шпоночных выступов.

zo Предмет изобретения

Протяжка для обработки шпоночных выступов в отверстиях, отличающаяся тем, что, с целью повышения производительности и ка25 чества обрабатываемых поверхностей, она снабжена пазами, соответствующими обрабатываемым шпоночным выступам, расположенными за режущими зубьями.

173583

Составитель Н. В. Серенкова

Редактор Л. М. Жаворонкова Техред Л. К. Ткаченко Корректор Г. П. Зимина

Заказ 2193/12 Тираж 1800 Формат бум. 60 (90 /з Объем 0,16 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, 4

Типография, пр. Сапунова, 2
