Криовакуумная камера для оптических измерений

Криовакуумная камера для оптических измерений

Иллюстрации

Показать все

Реферат



Изобретение относится к криовакуумной технике. Устройство содержит корпус 1, стержень 2, два диска 3 и 4, соединенных стержнем 2 и плоской пружиной 5. Нижний диск 4 снабжен штырем 6. При вращении верхнего диска 3 нижний диск 4 совершает синхронное движение до тех пор, пока штырь не упирается в упор 7, после чего нижний диск 4 отводится в сторону . Выполнение дисков с точечным шариковым контактом повышает точность измерения путем уменьшения теплового воздействия на образец, помещенный в криовакуумную камеру. 2 ил.

,SU„„1735834 А 1 (® с 05 с 9/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АЮТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТОЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

IlPH ГННТ СССР (21 ) 4772291/24 (22) 22.12.89 (46) 23.05.92.Бюл. У 19 (72) А.Ф;Подкорытов и О.Е.Яровиков (53) 621.327(088.8) (56) Малков М.R. Справочник по физико-техническим основам криогеники.

М.: Энергия, 1973, с.348.

Авторское свидетельство СССР

М 1251051 кл. с 05 с 9/02, 1985.. (54) КРИОВАКУУМНАЯ КАМЕРА ДЛЯ ОПТИ.ЧЕСКИХ ИЗМЕРЕНИЙ (57) Изобретение относится к криовакуумной тахнике. Устройство содержит

2 корпус 1, стержень 2, два диска 3 и 4, соединенных стержнем 2 и плоской пружиной 5. Нижний, диск 4 снабжен штырем 6. При вращении верхнего диска 3 нижний диск 4 совершает.синхронное движение до тех пор, пока штырь не упирается в упор 7, после чего нижний диск 4 отводится в сторону. Выполнение дисков с точечным шариковым контактом повышает точI ность измерения путем уменьшения теплового воздействия на образец, по» мещенный в криовакуумную камеру.

2 ил.

173583

Изобретение относится к испыта" тельной технике, в частности к уст ройствам для оптических измерений в криовакуумных условиях, и может быть использовано в криовакуумной технике.

Целью изобретения является повыше. ние точности измерений путем снижения теплового воздействия на образец.

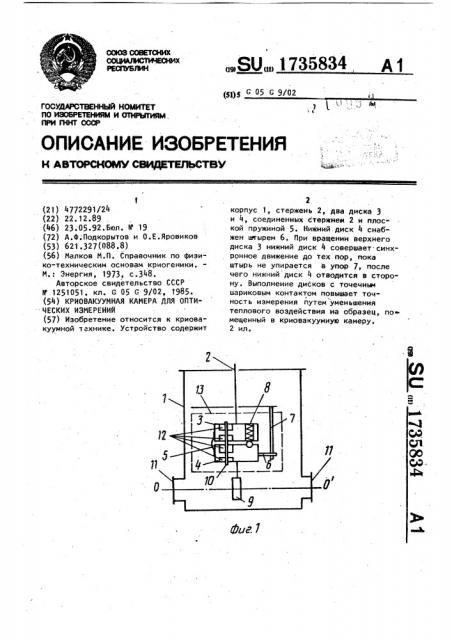

На фиг.1 показана конструкция криовакуумной камеры; на фиг,2узел ориентации, общий вид.

Криовакуумная камера содержит корпус 1, стержень 2, верхний диск

3, нижний диск 4, пружину 5, штырь 6, упор 7, шариковый фиксатор 8, оправку 9, вал 10, окна 11, подшипник 12, узел 13 ориентации. 20

Криовакуумная камера работает следующим образом.

Вращение стержня 2 приводит к вращению закрепленного на нем.верхнего диска 3.. Вместе с верхним дис- 2 .ком благодаря фиксатору будет вращаться и нижний диск 4 с оправкой 9.

В результате образец. начнет поворачиваться к оптической оси 00 под различными углами.

Одновременное вращение обоих дисков будет происходить до тех пор, пока штырь 6 не дойдет до упора 7.

Дальнейшее вращение стержня 2 и верхнего диска 3 приведет к выходу шарика фиксатора 8 из зацепления с З5 нижним диском,. и нижний диск благодаря валу 10 и упору 7, преодолевая сопротивление пружины 5, начнет смещаться относительно верхнего диска, т.е. образец займет "© положение вне оптической оси 0 -. 0

При вращении стержня 2 в противо" положную сторону нижний диск под лей4 ствием пружины 5 займет первоначальное положение.

Благодаря выполнению устройства: ориентации в виде двух дисков, имею щих точечный контакт шарик - плос кость,значительно снижено тепловое воздействие на образец со стороны стержня. формула и э о б р е т е н и я

Криовакуумная камера для оптических измерений, содержащая герметичный корпус с двумя окнами, на оптической оси которых размещена оправка для испытуемых образцов, и узел ориентации оправки, закрепленный на поворотном стержне, установленном в верхней части корпуса, о т л и ч а ю- . щ а я с я тем, что, с целью повышения точности измерения путем умень-: шения теплового воздействия на образец, узел ориентации оправки выполнен . в виде двух Соосных в исходном поло жении между собой и стержнем поворот-.: ных дисков верхнего, закрепленного на стержне, и нижнего, в дисках параллельно оси стержня на подшипниках . установлен вал, на внешней стороне нижнего диска радиально .расположен штырь, а в корпусе закреплен упор под штырь.на внешней цилиндрической поверхности обоих дисков размещена flo дуге окружности сектора, образованного радиусом с.центром, совпадающим с осью стержня, пластинчатая пружина один конец которой закреплен на верх" нем, а другой на нижнем дисках, между периферийными частями дисков установлен шариковый фиксатор, а оправки закреплена на нижнем диске по оси вращения стержня.
