Генератор кода джонсона

Генератор кода джонсона

Иллюстрации

Показать все

Реферат



Изобретение относится к автоматике и вычислительной технике и может быть использовано при построении технических средств в этих областях. Цель изобретения - повышение быстродействия за счет сокращения оборудования . Генератор содержит N асинхронных RS-триггеров и N элементов НЕ. Поставленная цель достигается за счет того, что скорость переключения задается задержками логических элементов, а не внешним источником синхронизации. 1 ил.

СС103 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУЬЛИН (51)5 G 06 P 1/02

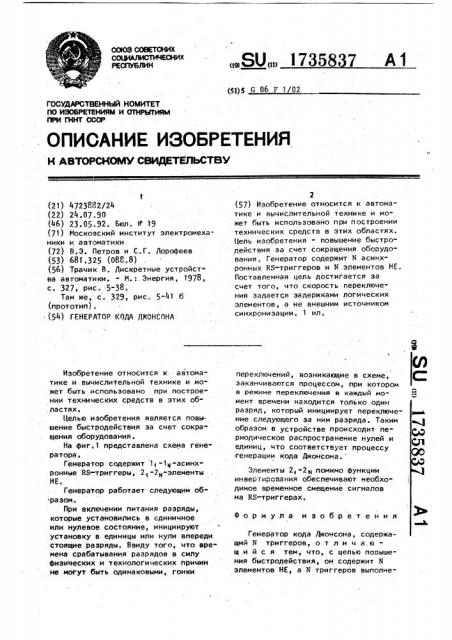

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«3

С

Сл

ГОСУДАРСТВЕННЫЙ . КОМИТЕТ

ПО ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4723882/24 (22) 24.07,90 (46) 23,05,92. Бюл. М 19 (71) Московский институт электромеханики и автоматики (72) В.Э. Петров и С.Г. Дорофеев (Я) 681 32 (088.8) (56) Трачик В. Дискретные устройства автоматики. - М.:. Энергия, 1978, с. 327, рис. 5-38.

Там же, с. 329, рис. 5-41 б (прототип). (54) ГЕНЕРАТОР КОДА ДЖОНСОНА

Изобретение относится к автоматике и вычислительной технике и может быть использовано при построении технических средств в этих областях.

Целью изобретения является повышение быстродействия за счет сокращения оборудования.

На фиг.1 представлена схема генератора.

Генератор содержит 1< -1 -асинхронные RS-триггеры, 24 -2 -элементы

НЕ.

Генератор работает следующим образом.

При включении питания разряды, которые установились в единичное или нулевое состояние, инициируют установку в единицы или нули впереди стоящие разряды. Ввиду того, что. времена срабатывания разрядов в силу физических и технологических причин не могут быть одинаковыми, гонки

ÄÄSUÄÄ 17358 7 А 1

2 (57) Изобретение относится к автоматике и вычислительной технике и может быть использовано при построении технических средств в этих областях.

Цель изобретения - повышение быстродействия за счет сокращения оборудования. Генератор содержит N асинхронных RS-триггеров и N элементов НЕ.

Поставленная цель достигается за счет того, что скорость переключения задается задержками логических элементов, а не внешним источником синхронизации. 1 ил. переключений, возникающие в схеме, заканчиваются процессом, при котором в режиме переключения в каждый момент времени находится только один разряд, который инициирует переключение следующего за ним разряда. Таким образом в устройстве происходит периодическое распространение нулей и единиц, что соответствует процессу генерации кода Джонсона.

Элементы 2 -2к помимо функции инвер-è"ð"îâàíèÿ обеспечивают необходимое временное смещение сигналов на RS-триггерах.

Формула изобретения

Генератор кода Джонсона, содержащий И триггеров, о т л и ч а юшийся тем, что, с целью повышения быстродействия, он .содержит N элементов НЕ, à N триггеров выполне. °

Составитель С. Куроа

Редактор M. Янкович Техред Л.Олийнык

КорректоР И. Самборская

Г юе ю ° |ве е °

Заказ 1816 Тираж . Подписное

ВНИИПИ Государственного комитета о изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раувская наб. д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

3 1 ны в виде асинхронных RS-триггеров, причем прямой выход i-го (1 6 i C, -1)

RS-триггера подключен к S входу (1+1)-co RS-триггера и через элемент

НЕ к R-входу (i+1)-го К8-триггера, прямой выход N-ro RS-триггера под>3s8gy .4 ключен к R входу первого RS-триггера и через элемент HE к S-входу первого RS-триггера, инверсные выходы

RS-триггеров подключены к. выходам . генератора.
