Помпа духового музыкального инструмента

Помпа духового музыкального инструмента

Иллюстрации

Показать все

Реферат



Изобретение позволяет уменьшить трудоемкость изготовления помпы, повысить срок ее службы и надежность в эксплуатации . Для этого в корпусе установлен подпружиненный прижимной ролик. 2 ил.

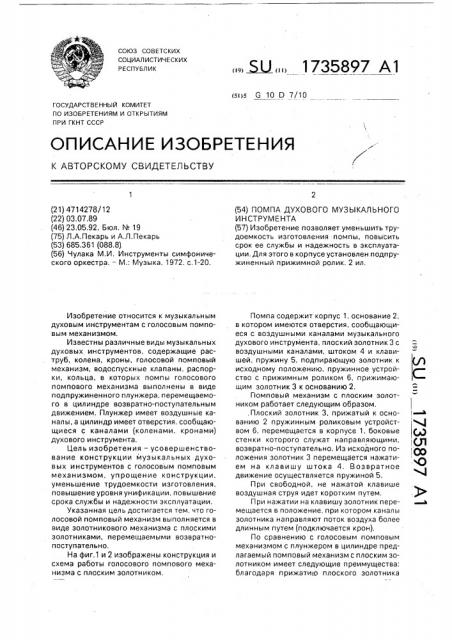

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 G 10 D 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ!

1 Ь 4 (гд (л

I Q)

0 (21) 4714278/12 (22) 03,07,89 (46) 23,05,92. Бюл. N. 19 (75) Л.А.Пекарь и А,Л.Пекарь (53) 685,361 (088.8) (56) Чулака М.И, Инструменты симфонического оркестра. — М.: Музыка, 1972, с,1-20.

Изобретение относится к музыкальным духовым инструментам с голосовым помповым механизмом.

Известны различные виды музыкальных духовых инструментов, содержащие раструб, колена, кроны, голосовой помповый механизм, водоспускные клапаны, распорки, кольца, в которых помпы голосового помпового механизма выполнены в виде подпружиненного плунжера, перемещаемого в цилиндре возвратно-поступательным движением, Плунжер имеет воздушные каналы, а цилиндр имеет отверстия, сообщающиеся с каналами (коленами, кронами) духового инструмента.

Цель изобретения — усовершенствование конструкции музыкальных духовых инструментов с голосовым помповым механизмом, упрощение конструкции, уменьшение трудоемкости изготовления, повышение уровня унификации, повышение срока службы и надежности эксплуатации.

Указанная цель достигается тем, что голосовой помповый механизм выполняется в виде золотникового механизма с плоскими золотниками, перемещаемыми возвратнопоступательно.

На фиг.1 и 2 изображены конструкция и схема работы голосового помпового механизма с плоским золотником, . Ж, 1735897 А1 (54) ПОМПА ДУХОВОГО МУЗЫКАЛЬНОГО

И Н СТРУМ Е НТА (57) Изобретение позволяет уменьшить трудоемкость изготовления помпы, повысить срок ее службы и надежность в эксплуатации. Для этого в корпусе установлен подпружиненный прижимной ролик, 2 ил, Помпа содержит корпус 1, основание 2, в котором имеются отверстия, сообщающиеся с воздушными каналами музыкального духового инструмента, плоский золотник 3 с воздушными каналами, штоком 4 и клавишей, пружину 5, подпирающую золотник к исходному положению, пружинное устройство с прижимным роликом 6, прижимающим золотник 3 к основанию 2.

Помповый механизм с плоским золотником работает следующим образом,, Плоский золотник 3, прижатый к основанию 2 пружинным роликовым устройством 6, перемещается в корпусе 1, боковые стенки которого служат направляющими, возвратно-поступательно. Из исходного положения золотник 3 перемещается нажатием на клавишу штока 4. Возвратное движение осуществляется пружиной 5.

При свободной, не нажатой клавише воздушная струя идет коротким путем.

При нажатии на клавишу золотник перемещается в положение, при котором каналы золотника направляют поток воздуха более длинным путем (подключается крон).

По сравнению с голосовым помповым механизмом с плунжером в цилиндре предлагаемый помповый механизм с плоским золотником имеет следующие преимущества: благодаря прижати.о плоского золотника

1735897

/ г /

1,j

SLAB. 1

3IJH. 2

Составитель Л.Пекарь

Техред М.Моргентал Корректор M.Øàðîøè

Редактор Е.Папп

Заказ 1819 Тираж Подписное

BÍÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 пружинным устройством обеспечивается плотное прилегание золотника к поверхности скольжения независимо от износа трущихся поверхностей, что повышает надежность эксплуатации и значительно увеличивает срок службы инструмента, обеспечиваются меньшая трудоемкость изготовления деталей, так как отсутствует операция притирки плунжера и цилиндра, а также взаимозаменяемость деталей с плоским золотником, так как отсутствует необходимость в совместно применяемых (притертых) деталях. Кроме того, возможна замена металла плоского золотника и корпуса на неметаллические материалы (например, пластмассу), т.е. возможно снизить материалоемкость.

Использование изобретения позволяет значительно увеличить срок службы музыкальных духовых инструментов с голосовым помповым механизмом. повысить надежность работы инструмента, степень унификации, уменьшить трудоемкость изготовления, Формула изобретения

5 Помпа духового музыкального инструмента, содержащая расположенный в корпусе с возможностью продольного перемещения и подпружиненный в продольном направлении золотник с воздуш10 ными каналами для связи с отверстиями, выполненными в корпусе, о т л и ч à ю щ а яс я тем, что, с целью уменьшения трудоемкости в изготовлении, повышения срока службы и надежности в эксплуатации, она

15 имеет расположенный в корпусе подпружиненный прижимной элемент, установленный с возможностью взаимодействия с поверхностью золотника, п ротивоположно расположенной размещению воздушных

20 каналов, при этом золотник выполнен плоским,
