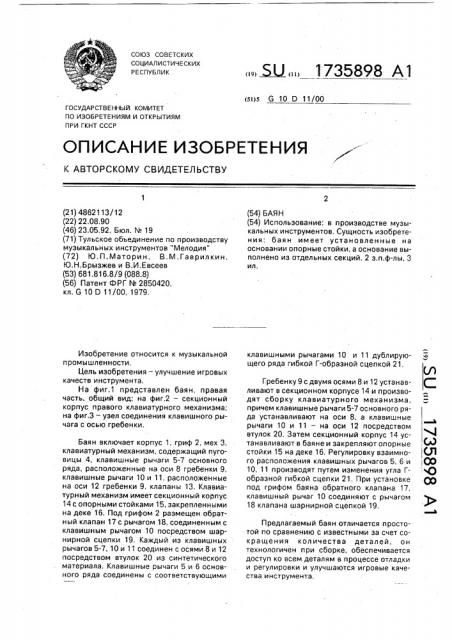

СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (51)5 G 10 0 11/00
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
4 .Cd
iQl
1 о) О
00 (21) 4862113/12 (22) 22,08.90 (46) 23.05,92. Бюл. ¹ 19 (71) Тульское объединение по производству музыкальных инструментов "Мелодия" (72) Ю,П.Маторин, В,М.Гаврилкин, Ю.Н.Брызжев и В.И,Евсеев (53) 681.816.8/9 (088.8) (56) Патент ФРГ ¹ 2850420, кл. G 10 0 11/00, 1979, Изобретение относится к музыкальной промышленности, Цель изобретения — улучшение игровых качеств инструмента.
На фиг.1 представлен баян, правая часть, общий вид; на фиг.2 — секционный корпус правого клавиатурного механизма; на фиг.3 — узел соединения клавишного рычага с осью гребенки.
Баян включает корпус 1, гриф 2, мех 3, клавиатурный механизм, содержащий пуговицы 4, клавишные рычаги 5-7 основного ряда, расположенные на оси 8 гребенки 9, клавишные рычаги 10 и 11, расположенные на оси 12 гребенки 9, клапаны 13. Клавиатурный механизм имеет секционный корпус
14 с опорными стойками 15, закрепленными на деке 16. Под грифом 2 размещен обратный клапан 17 с рычагом 18, соединенным с клавишным рычагом 10 посредством шарнирной сцепки 19. Каждый из клавишных рычагов 5-7, 10 и 11 соединен с осями 8 и 12 посредством втулок 20 из синтетического материала. Клавишные рычаги 5 и 6 основного ряда соединены с соответствующими
„„. Ж„„1735898 А1 (54) БАЯН (54) Использование: в производстве музыкальных инструментов. Сущность изобретения: баян имеет установленные на основании опорные стойки, а основание выполнено из отдельных секций..2 з.п.ф-лы, 3 ил. клавишными рычагами 10 и 11 дублирующего ряда гибкой Г-образной сцепкой 21, Гребенку 9 с двумя осями 8 и 12 устанавливают в секционном корпусе 14 и производят сборку клавиатурного механизма, причем клавишные рычаги 5-7 основного ряда устанавливают на оси 8, а клавишные рычаги 10 и 11 — на оси 12 посредством втулок 20. Затем секционный корпус 14 устанавливают в баяне и закрепляют опорные стойки 15 на деке 16. Регулировку взаимного расположения клавишных рычагов 5, 6 и
10, 11 производят путем изменения угла Гобразной гибкой сцепки 21, При установке под грифом баяна обратного клапана 17, клавишный рычаг 10 соединяют с рычагом
18 клапана шарнирной сцепкой 19, Предлагаемый баян отличается простотой по сравнению с известными за счет сокращения количества деталей, он технологичен при сборке, обеспечивается доступ ко всем. деталям в процессе отладки и регулировки и улучшаются игровые качества инструмента.
1735898
Формула изобретения
1, Баян, включающий установленные в корпусе гриф, мех, деку и правый клавиатурный механизм с основанием, состоящий из
У становленных на различных осях гребенки и связанных с клапанами клавишных рычагов основного и дублирующего рядов с пуговицами, отличающийся тем, что, с целью улучшения игровых качеств, он имеет
У становленные на основании опорные стойки, а основание выполнено иэ отдельных секций, при этом опорные стойки связаны с декой и установлены на соответствующих секциях.
2. Баян по п,1, отличающийся тем, что он имеет гибкую Г-образную сцепку и втулки из синтетического материала, при этом клавишные рычаги основного и дубли5 рующего рядов связаны между собой посредством Г-образной сцепки, а с осями гребенки — посредством втулки из синтетического материала.
3. Баян по пп.1 и 2, о т л и ч а ю щ и й10 с я тем, что он имеет шарнирную сцепку и установленный под грифом обратный рычажный клапан, рычаг которого соединен с клавишным рычагом посредством шарнирной сцепки, 15
1735898
Составитель Ю,Маторин
Техред М.Моргентал Корректор А,Осауленко
Редактор Е.Папп
Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101
Заказ 1819 Тираж Подписное
ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР
113035, Москва, Ж-35, Раушская наб., 4/5
