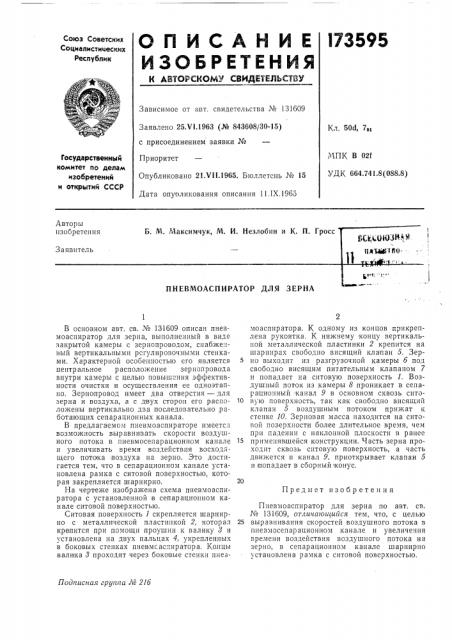

О П И С А Н И Е l73595

И ЗО Б РЕТ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 131609

Заявлено 25.V1.1963 (№ 843608/30-15) Кл. 50d 7оi с присоединением заявки №

Приоритет

МПК В 02f

УДК 664.741.8(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 21.711.1965. Бюллетень № 15

Дата опуоликования описания 11.IХ.1965

Предмет изобретения

Подписная группа ЛЯ 21б

В основном авт. св. № 131609 описан пнезмоаспиратор для зерна, выполненный в виде закрытой камеры с зернопроводом, снабже.,ный вертикальными регулировочными стенками. Характерной особенностью его является центральное расположение зернопровода внутри камеры с целью повышения эффективности очистки и осуществления ее одноэтап»о. Зернопровод имеет два отверстия — для зерна и воздуха, а с двух сторон его расположены вертикально дза последовательно .работающих сепарационных канала.

В предлагаемом пневмоаспираторе имеется возможность выравнивать скорости воздушного потока в пневмосепарацион roM канале и увеличивать время воздействия восходящего потока воздуха на зерно. Это достигается тем, что в сепарационном канале установлена рамка с ситозой поверхностью, которая закрепляется шарнирно.

На чертеже изображена схема пневмоаспиратора с установленной в сепарационном канале ситовой поверхностью.

Ситовая поверхность 1 скрепляется шарнирно с металлической пластинкой 2, которая крепится при помощи проушин к валику 8 и установлена на двух пальцах 4, укрепленных в боковых стенках пневмсаспиратора. Концы валика 8 проходят через боковые стенки пнезмоаспиратора. К одному из концов прикреплена рукоятка. К нижнему концу вертикальпой металлической пластинки 2 крепится на шарнирах свободно висящий клапан 5, Зер5 но выходит из разгрузочной камеры б под свободно висящим питательным клапаном 7 и попадает на ситовую поверхность 1. Воздушный поток из камеры 8 проникает в сепарацио ный канал 9 в основном сквозь сито10 вую поверхность, так как свободно висящий клапан 5 воздушным потоком прижат к стенке 10. Зерновая масса находится на ситогой поверхности более длительное время, чем при падении с наклонной плоскости в ранее

15 применявшейся конструкции. Часть зерна проходит сквозь ситовую поверхность, а часть движется в канал 9, приоткрывает клапан 5 и попадает в сборный конус.

Пневмоаспиратор для зерна по авт. св. № 131609, отличаюи1ийся тем, что, с целью

25 выравнивания скоростей воздушного потока в пнезмосепарационном канале и увеличения времени воздействия воздушного потока на зерно, в сепарационном канале шарнирно установлена рамка с ситовой поверхностью.

173595

Составитель Т. Ирвинг

Техред Т. П. Курилко Корректор Ф. П. Киреева

Редактор М. Хабибулина

Типография, пр. Сапунова, 2

Заказ 2329/5 Тираж 800 Формат бум. 60X90 /8 Объем 0,1 изд. л. Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4
