Реферат

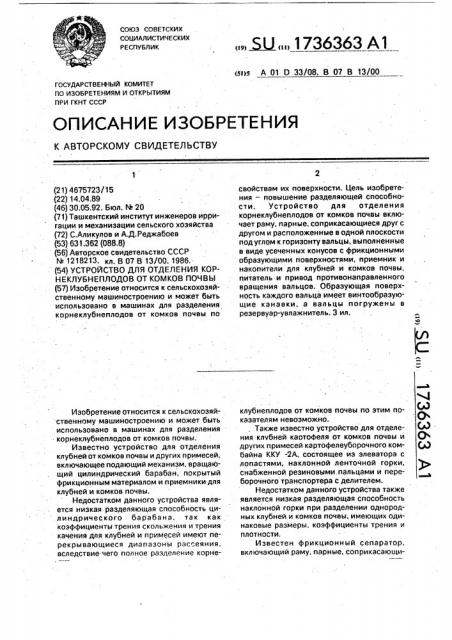

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4675723/15 (22) 14.04.89 (46) 30.05.92. Бюл. М 20 (71) Ташкентский институт инженеров ирригации и механизации сельского хозяйства (72) С.Аликулов и А.Д.Реджабоев (53) 631.362 (088.8) (56) Авторское свидетельство СССР

N 1218213, кл. В 07 В 13/00, 1986. (54) УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ КОРНЕКЛУБНЕПЛОДОВ ОТ КОМКОВ ПОЧВЫ (57) Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах для разделения корнеклубнеплодов от комков почвы по

Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в машинах для разделения корнеклубнеплодов от комков почвы.

Известно устройства для отделения клубней от комков почвы и других примесей, включающее подающий механизм, вращающий цилиндрический барабан, покрытый фрикционным материалом и приемники для клубней и комков почвы.

Недостатком данного устройства является низкая разделяющая способность цилиндрического барабана. так как коэффициенты трения скольжения и трения качения для клубней и примесей имеют перекрывающиеся диапазоны рас еяния, вследствие чего полное разделение корне„„5U„„1736363 А1 (я>э А 01 0 33/08, В 07 В 13/00 свойствам их поверхности. Цель изобретения — повышение разделяющей способности. Устройство для отделения корнеклубнеплодов от комков почвы включает раму, парные, соприкасающиеся друг с другом и расположенные в одной плоскости под углом к горизонту вальцы, выполненные в виде усеченных конусов с фрикционными образующими поверхностями, приемник и накопители для клубней и комков почвы, питатель и привод противонаправленного вращения вальцов. Образующая поверхность каждого вальца имеет винтообразующие канавки, а вальцы погружены в резервуар-увлажнитель. 3 ил. клубнеплодов от комков почвы по этим показателям невозможно. . Также известно устройство для отделения клчбней каотофеля от комков почвы и других примесей картофелеуборочного комбайна ККУ -2А, состоящее из элеватора с лопастями, наклонной ленточной горки, снабженной резиновыми. пальцами и переборочного транспортера с делителем.

Недостатком данного устройства также является низкая разделяющая способность наклонной горки при разделении однородных клубней и комков почвы, имеющих одинаковые размеры, коэффициенты трения и плотности.

Известен фрикционный сепаратор, включающий раму, парные, соприкасающи1736363

55 еся друг с другом и расположенные в одной плоскости под углом к горизонту вальцы, выполненные в виде усеченных конусов с фрикционными образующими поверхностями, приемники, накопители, питатель и привод противонаправленного вращения вал ьцов.

Недостатком данного сепаратора также является низкая разделяющая способность вращающихся вальцов при разделении однородных клубней и комков почвы, Цель изобретения — повышение разделяющей способности вращающих вальцов.

Указанная цель достигается тем, что устройство для отделения корнеклубнеплодов от комков почвы, включающее раму, парные, соприкасающиеся друг с другом и расположенные в одной плоскости под углом к горизонту вальцы, выполненные в виде усеченных конусов с фрикционными образующими поверхностями, приемники и накопители для клубней и комков почвы, питатель и привод противонаправленного вращения вальцов, снабжено резервуаромувлажнителем, а образующая поверхность каждого вальца выполнена с винтообразной проточкой, при этом вальцы частично погружены в резервуар-увлажнитель.

Выполнение образующих поверхностей вальцов с винтообразной проточкой и снабжение их резервуаром-увлажнителем существенно отличает предлагаемое техническое решение от прототипа и повышает разделяющую способность вальцов за счет изменения свойства поверхности комков почвы путем обработки водой и соответст-. венно повышением их липкости и коэффициентов трения, На фиг, 1 представлена технологическая схема предлагаемого устройства; на, фиг. 2 — сечение А — А на фиг. 1; на фиг. 3— винтообразные канавки.

Устройство для отделения корнеклубнеплодов от комков почвы включает раму 1

{фиг.1), на которой установлен корпус 2, Внутри корпуса 2 размещены парные, соприкасающиеся друг с другом и расположенные в одной плоскости под углом к горизонту вальцы 3 и 4 (фиг. 2), выполненные в виде усеченных конусов с фрикционными образующими поверхностями, Для изменения угла установки вальцов 3 и 4 относительно горизонтальной плоскости корпус 2 снабжен регулировочным механизмом 5.

Каждый валец с боковых сторон вдоль его оси снабжен последовательна установленными приемниками 6 и 7 для комков почвы и клубней и соответственно накопителями 8 и 9.

Над рабочей зоной 10, образованной вальцами 3 и 4 со стороны их большого основания усеченных конусов, установлен питатель 11, а под вальцами 3 и 4 вдоль их оси размещен увлажнитель 12, выполненный в виде резервуара, при этом нижняя часть вальцов погружена в резервуар.

Для повышения эффективности захватывания воды образующая поверхность вальцов снабжена винтообразными проточками 13.

Привод противонаправленного вращения вальцов 3 и 4 осуществляется от источника энергии через ременную (не показаны) и шестеренчатую 14 передачу, Устройство работает следующим образом.

При вращении вальцов 3 и 4 (фиг. 1 и 2) в противоположных направлениях с помощью шестеренчатой передачи 14 их образующие поверхности увлажняются водой, находящейся в резервуарах 12, при этом часть воды дополнительно захватывается винтообразными проточками 13.

Исходный материал, например клубни картофеля и комки почвы, после предварительной сепарации от мелких примесей (почвы, листьев и т.д.) питателем 14 с определенным слоем подается в рабочую зону 10 и далее движется вдоль оси наклонно установлен ых вальцов 3 и 4 за счет силы трения, создаваемой при вращении их в противоположных направлениях, При этом комки почвы, имеющие большую величину коэффициента трения скольжения и качения, захватываются вальцами 3 и 4 перебрасываются к приемнику b и далее накапливаются в накопителе 8.

Комки почвы, имеющие меньшую величину коэффициентов трения скольжения и качения и пористую наружную поверхность, при соприкосновении с влажной поверхностью вальцов впитываются водой, находящейся внутри винтообразных проточек 13, эа счет своих гигроскопических свойств и в дальнейшем прилипают к ним и далее захватываются и перебрасываются к приемнику 6 и накапливаются в накопителе 8.

Комки почвы, имеющие меньшую величину коэффициента трения скольжения и качения и более твердую наружную поверхность, при соприкосновении с влажной поверхностью вальцов постепенно впитываются водой, и в дальнейшем в процессе многократной обработки фрикционная поверхность вальцов постепенно изнашивает мягкий слой, наружную поверхность комков почвы и придает им форму образующей поверхности вальцов. В случае, когда силы прилипания больше, чем радиальные со173б363

11 ставляющие силы их тяжести. захватываются вальцами 3 и 4 и перебрасываются к приемнику 6, Коэффициент трения клубней картофеля, имеющих более гладкую и твердую поверхность при соприкосновении с влажной поверхностью вальцов, снижается, и поэтому не захватывается вальцами 3 и 4 в данном сечении усеченных конусов, а ссыпаются по свободной поверхности исходноto материала вдоль оси вальцов и через определенное расстояние захватываются вальцами и перебрасываются к приемнику

7, а далее накапливаются в накопителе 9.

Таким образом, предлагаемое техническое решение благодаря изменению свойства наружной поверхности комков почвы путем обработки их водой и соответственно повышением их липкости и коэффициента трения повышает разделяющую способность вальцов и соответственно их эффективность работы.

Формула изобретения

Устройство для отделения корнеклуб-.

5 неплодов от комков почвы, включающее раму, соприкасающиеся друг с другом и расположенные в одной плоскости под углом к горизонту парные вальцы, выполненные в виде усеченных конусов с, 10 фрикционными образующими поверхностями, приемники и накопители для клубней и комков почвы, питатель и привод противо положного вращения" вальцов, о т л и ч а ющ е е с я тем, что, с целью повышения раз15 деляющей способности, оно снабжено резервуаром-увлажнителем, а образующая поверхность каждого вальца выполнена с винтообразной проточкой, при этом вальцы частично погружены в резервуар-увлажни20 тель.
