Устройство для обрыва метелок кукурузы

Устройство для обрыва метелок кукурузы

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения - снижение потерь урожая. Устройство для обрыва метелок кукурузы содержит два полых обрывочных барабана 1, обечайки которых выполнены с перфорацией 3. На приводных валах 2 с одной стороны каждого барабана 1 установлен опорный диск 5 с каналом 7, который соединяет полость барабана 1 через компрессор с емкостью для питательного раствора. Над барабанами 1 расположен экран. Осуществление некорневой подкормки растений, особенно в фазе цветения кукурузы, влияет на формирование урожая кукурузы. Совмещение операций обрыва метелок кукурузы и некорневой подкормки снижает травмирование растений, обрыв початков, что уменьшает потери урожая. 1 з.п. ф-лы, 1 ил. LO

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 01 О 45/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4822055/15 (22) 14.05.90

{46) 30.05.92; Бюл. М 20 (71) Краснодарский научно-исследовательский институт сельского хозяйства им.

П.П.Лукьяненко . (72) В.Д.Карпенко и А.В.Катричев (53) 631,355 (088.8) (56) Авторское свидетельство СССР

N 1335166, кл. А 01 D 45/02, 1986. (54) УСТРОЙСТВО ДЛЯ ОБРЫВА МЕТЕЛОК

КУКУРУЗЫ (57) Изобретение относится к сельскохозяйственному машиностроению. Цель изобретения — снижение потерь урожая.

Я3. и 1736369 А1

Устройство для обрыва метелок кукурузы содержит два полых обрывочных барабана

1, обечайки которых выполнены. с перфорацией 3. На приводных:валах 2 с одной стороны каждого барабана 1 установлен опорный диск 5 с каналом 7. который соединяет полость барабана 1 через компрессор с емкостью для питательного раствора, Над барабанами 1 расположен. экран. Осуществление некорневой подкормки растений, особенно в фазе цветения кукурузы, влияет на формирование урожая: кукурузы. Совмещение операций обрыва метелок кукурузы и некорневой подкормки снижает травмирование растений, обрыв. початков, что уменьшает потери урожая. 1 з.п. ф-лы, 1 ил.

1736369

25 Формула изобретения

Составитель Г.Борисова

Редактор Н,Швыдкая Техред М.Моргентал Корректор Л.Бескид

Заказ 1838 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035; Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Изобретение относится к сельскохозяйственному машиностроению, а именно к устройствам для удаления верхушек растений, преимущественно метелок у материнских форм гибридов кукурузы при выращивании гибридных семян.

Цель изобретения — снижение потерь урожая.

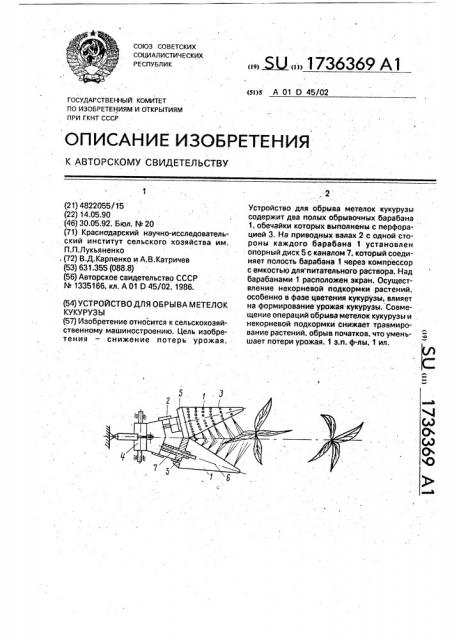

На чертеже изображено предлагаемое устройство, вид сверху.

Устройство содержит два полых обрывочных барабана 1; смонтированных на парных, приводных во встречное вращение валах 2, установленных под углом к горизонту и с возможностью перемещения в вертикальнойй плоскости. Поверхность барабанов

1 выполнена с перфорацией 3. Механизм привода 4 обеспечивает вращение валов 2 в противоположные стороны снизу вверх, На валах 2 с одной стороны каждого барабана 1 устанрвлен опорный диск 5, сообщенный с внутренней полостью 6 барабана

1 сквозным каналом 7.

Устройство также снабжено емкостью (не показана) для питательного раствора, сообщенной через компрессор (не показан) и канал 7 с полостью 6 барабана 1, Для предотвращения непроизводительного распыления питательного раствора над барабанами 1 установлен экран (не показан), препятствующий распылению раствора из перфорации 3 барабанов 1.

Устройство работает следующим образом.

Во время. перемещения устройства вдоль рядков кукурузы валы 2 вращаются во встречном направлении и вместе с ними вращаются барабаны 1. Своей конусной поверхностью барабаны 1 сдвигают метелки кукурузы к оси рядка, где они попадают в место контакта барабанов 1 и обрываются ими за счет вращения.

Одновременно с удалением метелок кукурузы устройство производит некорневую подкормку растений раствором питательных веществ. Из емкости рабочая жидкость

5 нагнетается компрессором через канал 7 во внутреннюю полость 6 барабана 1 и через отверстия перфорации 3 распыляется по листьям растений. Питательный раствор, ïðîшедший отверстия перфорации 3, попадает

10 на экран и с него стекает на барабаны 1, которыми распыляется на растения.

Некорневая подкормка растений кукурузы, особенно в фазе цветения кукурузы оказывает существенное влияние на форми15 рование урожая, Осуществление распыления питательного раствора из обрывочных . барабанов снижает травмирование растений, обрыв початков, так как операции (обрыв метелок и распыление питательного

20 раствора) осуществляются одновременно.

При необходимости вместо некорневой подкормки растений производят их увлажнение (распыляют воду).

1. Устройство для обрыва метелок кукурузы, содержащее установленные на валах полые обрывочные барабаны и механизм

30 привода, причем на валах с одной стороны каждого барабана установлен опорный диск, имеющий канал, соединяющий полость барабана с источником воздуха; о т л- . и ч а ю щ е е с я тем, что, с целью снижения

35 потерь урожая, оно снабжено емкостью для питательного раствора, соединенной через компрессор и каналы опорных дисков с полостями барабанов, обечайки которых выполнены перфорированными.

40 2. Устройство по п.1, о т л и ч а ю щ е ес я тем, что оно снабжено расположенным над барабанами экраном.
