Реферат



Сущность изобретения: в шарнирно сочлененной стреле лесозаготовительной машины коренное звено выполнено телескопическим , а верхнее звено - с направляющей , на которой подвижно смонтировано захватно-срезающе-протаскивающее устройство . Перемещение последнего осуществляют трособлочным приводом с замкнутым тросом. Трос огибает барабан лебедки, который установлен на верхнем звене, и блоки, смонтированные на концах направляющей. На свободном конце коренного звена закреплена рубильная установка с приемником, установленным под сучкорезным устройством. 1 з.п.ф-лы, 3 ил.

СОГЗ СОВЕТСКИХ

СОСЛАЛ ИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 А 01 G 23/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

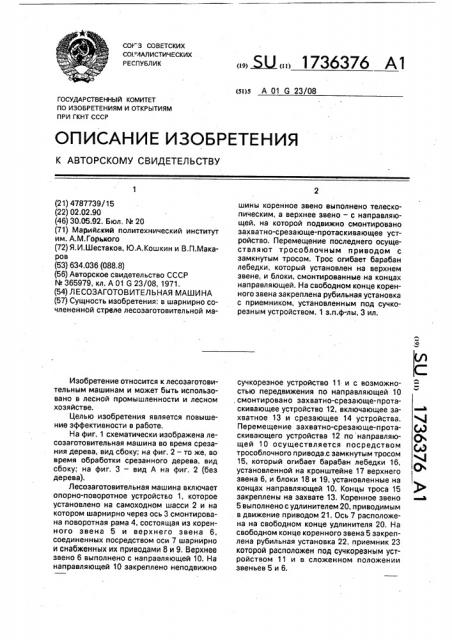

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4 (лЭ

{5

Ы V

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4787739/15 (22) 02.02.90 (46) 30.05.92. Бюл, М 20 (71) Марийский политехнический институт им. А.М. Горького (72) Я,И.Шестаков, Ю.А.Кошкин и В.П.Макаров (53) 634.036 (088.8) (56) Авторское свидетельство СССР

М 365979, кл. А 01 G 23/08, 1971, (54) ЛЕСОЗАГОТОВИТЕЛЬНАЯ МАШИНА (57) Сущность изобретения; в шарнирно сочлененной стреле лесозаготовительной маИзобретение относится к лесозаготовительным машинам и может быть использовано в лесной промышленности и лесном хозяйстве.

Целью изобретения является повышение эффективности в работе, На фиг. 1 схематически изображена лесозаготовительная машина во время срезания Дерева, вид сбоку; на фиг. 2 — то же, во время обработки срезанного дерева, вид сбоку; на фиг. 3 — вид А на фиг. 2 (без дерева), Лесозаготовительная машина включает опорно-поворотное устройство 1, которое установлено на самоходном шасси 2 и на котором шарнирно через ось 3 смонтирована поворотная рама 4, состоящая из коренного звена 5 и верхнего звена 6, соединенных посредством оси 7 шарнирно и снабженных их приводами 8 и 9. Верхнее звено 6 выполнено с направляющей 10. На направляющей 10 закреплено неподвижно

„„5U 1736376 А1 шины коренное звено выполнено телескопическим, а верхнее звено — с направляющей, на которой подвижно смонтировано захватно-срезающе-протаскивающее устройство. Перемещение последнего осуществляют трособлочным приводом с замкнутым тросом. Трос огибает барабан лебедки, который установлен на верхнем звене, и блоки, смонтированные на концах направляющей. На свободном конце коренного звена закреплена рубильная установка с приемником, установленным под сучкорезным устройством. 1 з.п.ф-лы, 3 ил. сучкорезное устройство 11- и с возможностью передвижения по направляющей 10, смонтировано захватно-срезающе-протаскивающее устройство 12, включающее захватное 13 и срезающее 14 устройства.

Перемещение захватно-срезающе-протаскивающего устройства 12 по направляющей 10 осуществляется посредством трособлочного привода.с замкнутым тросом

15, который огибает барабан лебедки 16, установленной на кронштейне 17 верхнего звена 6, и блоки 18 и 19, установленные на концах направляющей 10. Концы троса 15 закреплены на захвате 13. Коренное звено

5 выполнено с удлинителем 20, приводимым в движение приводом 21. Ось 7 расположена на свободном конце удлинителя 20. На свободном конце коренного звена 5 закреплена рубильная установка 22, приемник 23 которой расположен под сучкореэным устройством 11 и в сложенном положении звеньев 5 и 6.

1736376

Лесозаготовительная машина работает следующим образом.

Оператор, управляя приводами 8, 9 и

21, подводит сучкорезное 11 и захватносрезающе-протаскивающее 12 устройства к стоящему дереву 24, зажимает его на необходимой высоте захватом 13 и обхватывает сучкорезным устройством 11. При необходимости захват 13 может быть опущен или поднят посредством троса 15 и лебедки 16.

Дерево 24 срезается срезающим устройством 14 и посредством приводов 8, 9 и 21 перемещается в положение, необходимое для его обработки. Захват 13 ослабляют и тросом 15 перемещают его до сучкорезного устройства 11 при зажатом последнем на дереве 24. Так как на нижней части ствола дерева 24 сучьев нет или они сухие, то при первом перемещении захвата 13 по дереву

24 они обламываются. Переместив захват

13 до сучкорезного устройства 11, захватывают ствол дерева 24 захватом 13 и дерево

24 тросом 15 перемещают по направляющей 10, При этом происходит обрезка сучьев, которые падают в приемник 23 рубильной установки 22. Измельченная масса через патрубок 25 рубил ьной установки 22 попадает в транспортное средство.

При длинах дерева 24 более длины верхнего здена 6, что практически бывает всегда, цикл обрезки ср ьев может повторяться, так как дерево 24 за один цикл перемещается только на длину направляющей 10. После окончания обрезки сучьев вершина дерева

24 может обрезаться срезающим устройством 14 или сучкорезным устройством 11 и также попадает в рубильную установку 22, После обрезания вершин и сучьев захваты захватного 13 и сучкорезного 11 устройств раскрываются полностью, и обработанное

5 дерево 24 может быть сброшено на землю сзади, спереди или сбоку машины. Сбросив дерево 24 на землю, оператор повторяет цикл работы машины. При необходимости одновременно с обрезкой сучьев может

10 производиться разделка дерева 24 срезающим устройством 14 на сортименты.

Формула изобретения

1. Лесозаготовительная машина, включающая самоходное шасси с поворотной в

15 горизонтальной и вертикальной плоскостях стрелой, состоящей из двух шарнирно сочлененных коренного и верхнего звеньев, захватно-срезающего устройства, установленного на верхнем звене, и сучкорезного

20 устройства на свободном конце коренного звена, отличающаяся тем, что, с целью повышения эффективности в работе, коренное звено выполнено телескопическим, а верхнее звено — с направляющей, на кото25 рой смонтировано захватно-срезающе-протаскивающее устройство с возможностью перемещения по направляющей посредством трособлочного привода с замкнутым тросом, который. сгибает барабан лебедки, 30 установленной на верхнем звене, и блоки, смонтированные на концах направляющей.

2. Машина по п,1, отличающаяся тем, что на свободном конце коренного звена закреплена рубильная установка, прием35 ник которой расположен под сучкорезным устройством, 1736376

40

50

Составитель В. Курцева

Техред М.Моргентал Корректор Т. Палий

Редактор Н.Швыдкая
