Реферат

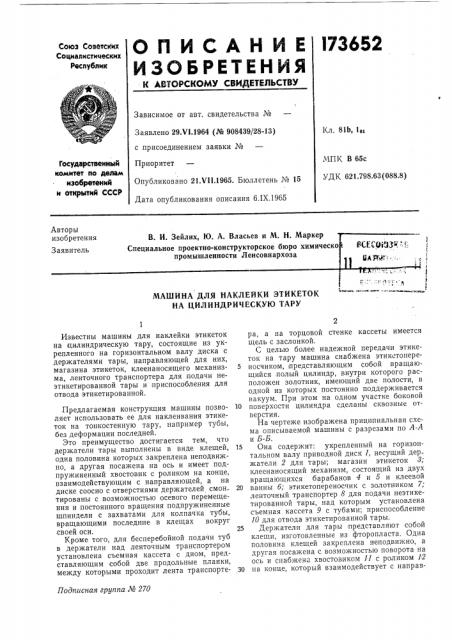

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 29Х1.1964 (№ 908439/28-13) с присоединением заявки №

Приоритет

Опубликовано 21.И1.1965. Бюллетень № 15

Кл. 81Ь 1е

Государственный комитет по делам изобретений и открытий СССР

МПК В 65с

УДК 621.798,63(088.8) Дата опубликования описания 6.IX.1965

Авторы

MAIIIHHA ДЛЯ НАКЛЕЙКИ ЭТИКЕТОК

НА ЦИЛИНДРИЧЕСКУЮ ТАРУ

Подписная группа № 270

Известны машины для наклейки этикеток на цилиндрическую тару, состоящие из укрепленного на горизонтальном валу диска с держателями тары, направляющей для них, магазина этикеток, клеенаносящего механизма, ленточного транспортера для подачи неэтикетированной тары и приспособления для отвода этикетированной.,Предлагаемая конструкция машины позволяет использовать ее для наклеивания этикеток на тонкостенную тару, например тубы, без деформации последней.

Это преимущество достигается тем, что держатели тары выполнены в виде клещей, одна половина которых закреплена неподвижно, а другая посажена на ось и имеет подпружиненный хвостовик с роликом на конце, взаимодействующим с направляющей, а на диске соосно с отверстиями держателей смон тированы с возможностью осевого перемещения и постоянного вращения подпружиненные шпиндели с захватами для колпачка тубы, вращающими последние в клещах вокруг своей оси.

Кроме того, для бесперебойной подачи туб в держатели над ленточным транспортером установлена съемная кассета с дном, представляющим собой две продольные планки, между которыми проходит лента транспортера, а на торцовой стенке кассеты имеется щель с заслонкой.

С целью более надежной передачи этикеток на тару машина снабжена этикетопере5 носчиком, представляющим собой вращающийся полый цилиндр, внутри которого расположен золотник, имеющий две полости, в одной из которых постоянно поддерживается вакуум. При этом на одном участке боковой

10 поверхости цилиндра сделаны сквозные отверстия.

На чертеже изображена приципиальная схема описываемой машины с разрезами по А-А и Б-Б.

15 Она содержит: укрепленный на горизонтальном валу приводной диск 1, несущий держатели 2 для тары; магазин этикеток 8; клеенаносящий механизм, состоящий из двух вращающихся барабанов 4 и б и клеевой

20 ванны 6; этикетопереносчик с золотником 7; ленточный транспортер 8 для подачи неэтикетированной тары, над которым установлена съемная кассета 9 с тубами; приспособление

10 для отвода этикетированной тары.

25 Держатели для тары представляют собой клещи, изготовленные из фторопласта. Одна половина клещей закреплена неподвижно, а другая посажена с возможностью поворота на ось и снабжена хвостовиком 11 с роликом 12

ЗО па конце, который взаимодействует с направ173652 ляющей И (профилем неподвижного копира).

Торцы клещей со стороны горловины тары (туб) имеют выступы 14 для фиксации туб в осевом направлении при закрытых клещах.

Соосно с отверстиями клещей на диске укреплены шпиндели 1Б с шестернями lб, получающие постоянное .вращение от центральной шестерни 17. Шпиндели имеют возможность осевого перемещения от неподвижного копира 18 и пружины 19. В отверстиях подпружиненных шпинделей размещены захваты

20 для колпачка тубы.

Этикетопереносчик представляет собой вращающийся полый цилиндр 21 с установленным в нем неподвижным золотником с двумя полостями 22 и 28, причем в последней поддерживается вакуум. На боковой поверхности цилиндра имеются сквозные отверстия 24.

Съемные кассеты с тубами расположены над постоянно движущейся лентой транспортера. Их дно представляют две продольные планки 25, на которые опираются тубы.

На торцовой стенке кассеты имеется щель с заслонкой 2б.

Этикетки на цилиндрическую тару, например тубы, наклеивают следующим образом, При вращении диска тубы подаются транспортером в открытые клещи.,После их за крывания на колпачок тубы надевается захват, и туба приводится во вращение. Когда клещи с тубой проходят мимо этикетопереносчика, в них подается смазанная клеем этикет-. ка. Она захватывается вращающейся тубой и наматывается на нее.

При дальнейшем вращении диска и подходе клещей с тубами, на которые уже наклеены этикетки, к приспособлению для их отвода захват отходит от колпачка тубы, клещи открываются копиром, туба выпадает на ло ток и по нему выводится из машины.

Предмет изобретения

1. Машина для наклейки этикеток на цилиндрическую тару, состоящая из укреплен5 ного,на горизонтальном валу диска с держателями тары, направляющей для них, магазина этикеток, клеенаносящего механизма, ленточного транспортера для подачи неэтикетированной тары и приспособления для от10 вода этикетированной, отличающаяся тем, что, с целью использования ее для наклейки этикеток на тонкостенную тару, например тубы, и исключения деформации последней, держатели тары выполнены в виде клещей, 15 одна половина которых закреплена неподвижно, а другая посажена на ось и имеет подпружиненный хвостовик с роликом на конце, взаимодействующим с направляющей, а на диске соосно с отверстиями клещей смон20 тированы с возможностью осевого перемещения и постоянного вращения подпружиненные шпиндели с захватами для колпачка тубы, вращающими последние в клещах вокруг своей оси.

25 2. Машина по п. 1,îòëè÷àþùàÿñÿ тем, что, с целью бесперебойной:подачи туб в держатели, над ленточным транспортером установлена съемная кассета с дном, представляющим собой две продольные, планки, между

30 которыми располагается лента транспортера, а на торцовой стенке кассеты имеется щель с заслонкой.

3. Машина по п. 1, отличающаяся тем, что, с целью надежной передачи этикеток на тару, 35 она снабжена этикетопереносчиком, выполненным в,виде вращающегося полого цилиндра с установленным в нем золотником, имеющим две полости, в одной из которых постоянно поддерживается вакуум, при этом на одном

40 участке боковой поверхности цилиндра сделаны сквозные отверстия.
