Реферат

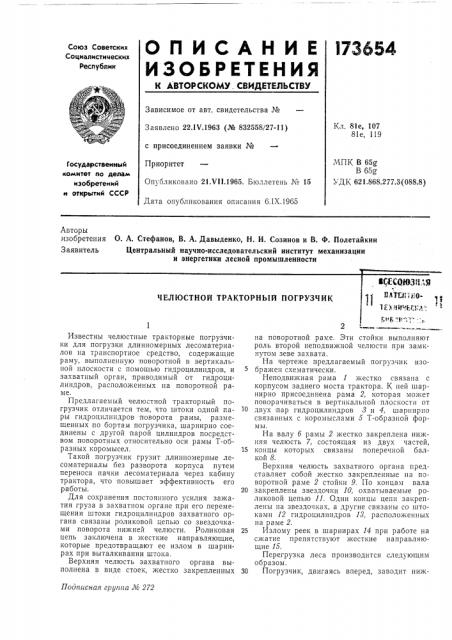

О П И С А Н И Е l73654

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ. СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 22.1V.1963 (№ 832558/27-11) с присоединением заявки №

Приоритет

Опубликовано 21 VII.1965. Бюллетень № 15

Дата опубликования описания 6.IX,1965

Кл. 81е, 107

81е, 119

МПК В 65g

В 65g

УДК 621.868.277.3 (088.8) Государственный комитет по делам изобретений и открытий СССР

Авторы изобретения О. А. Стефанов, В, А. Давыденко, Н. И, Созинов и В. Ф. Полетайкин

Заявитель Центральный научно-исследовательский институт механизации и энергетики лесной промышленности

Подписная группа М 272

Известны челюстные тракторные погрузчики для погрузки длинномерных лесоматериалов на транспортное средство, содержащие раму, выполненную поворотной в вертикальной плоскости с помощью гидроцилиндров, и захватный орган, приводимый от гидроцилиндров, расположенных на поворотной раме.

Предлагаемый челюстной тракторный погрузчик отличается тем, что штоки одной пары гидроцилиндров поворота рамы, размещенных по бортам погрузчика, шарнирно соединены с другой парой цилиндров посредством поворотных относительно оси рамы Т-образных коромысел.

Такой погрузчик грузит длинномерные лесоматериалы без разворота корпуса путем переноса пачки лесоматериала через кабину трактора, что повышает эффективность его работы.

Для сохранения постоянного усилия зажатия груза в захватном органе при его перемещении штоки гидроцилиндров захватного органа связаны роликовой цепью со звездочками поворота нижней челюсти. Роликовая цепь заключена в жесткие направляющие, которые предотвращают ее излом в шарнирах при выталкивании штока.

Верхняя челюсть захватного органа выполнена в виде стоек, жестко закрепленных на поворотной pave. Эти стойки выполняют роль второй неподвижной челюсти при замкнутом зеве захвата.

На чертеже предлагаемый погрузчик изображен схематически.

Неподвижная рама 1 жестко связана с корпусом заднего моста трактора. К ней шарнирно присоединена рама 2, которая может поворачиваться в вертикальной плоскости от

10 двух пар гидроцилиндров 3 и 4, шарнирно связанных с коромыслами 5 Т-образной формы.

На валу б рамы 2 жестко закреплена нижняя челюсть 7, состоящая из двух частей, 15 концы которых связаны поперечной балкой 8.

Верхняя челюсть захватного органа представляет собой жестко закрепленные на поворотной раме 2 стойки 9. По концам вала

20 закреплены звездочки 10, охватываемые роликовой цепью 11. Одни концы цепи закреплены на звездочках, а другие связаны со штоками 12 гидроцилпндров 13, расположенных на раме 2.

25 Излому реек в шарнирах 14 при работе на сжатие препятствуют жесткие направляющие 15.

Перегрузка леса производится следующим образом.

30 Погрузчик, двигаясь вперед, заводит ниж173654

7 8

Составитель Е. Кривенко

Текред Л. К. Ткаченко Корректор Ф. П. Киреева

Редактор P. Чистэва

Заказ 220!(17 Тираж 1200 Формат бум, 60 (90 /8 Объем 0,16 изд, л, Цена 5 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр, Серова, д. 4

Типография, пр. Сапунова, 2 нюю челюсть захватного органа под штабель с лесоматериалом. Затем поворотом ее вверх с помощью гидроцилиндров 18, штоки которых, воздействуя на роликовую цепь, поворачивают звездочки 10 и вал 6 с неподвиткно закрепленной на нем нижней челюстью, производят отсекание пачки лесоматериала и прижим ее к стойкам 9.

При повороте рамы 2 в вертикальной плоскости пачка переносится через кабину водителя с помощью двух пар гидроцилиндров 3 и 4, суммарный ход которых обеспечивает поворот рамы на угол, необходимый для погрузки длинномерных грузов на транспортное средство.

При разгрузке длинномерных лесоматериалов стойки 9 рамы 2 представляют собой аппарель, по которой лес плавно сползает на платформу подвижного состава по мере открывания челюсти захватного органа. ="IIðåäìет изобретения

1. ЧеМ@ГФНоТ тракторный погрузчик для погрузки дар номерных лесоматериалов на транспортное средство, включающий в себя поворотную в вертикальной плоскости посредством гидроцилиндров раму с захватным органом, приводимым в действие от гидроцилиндров, расположенных на поворотной

5 раме, отличающийся тем, что, с целью повышения эффективности работы погрузчика, штоки одной пары гидроцилиндров поворота рамы, расположенных по бортам погрузчика, шарнирно соединены посредством поворот10 ных относительно оси рамы Т-образных коромысел с другой парой цилиндров.

2. Погрузчик по п. 1, отличающийся тем, что, с целью сохранения постоянного усилия зажа15 тия груза в захватном органе при его перемещении, штоки гидроцилиндров захватного органа связаны со звездочками поворота нижней челюсти посредством роликовой цепи, заключенной в жесткие направляющие, предотвра20 щающие излом ее в шарнирах при выталкивании штока.

3. Погрузчик по пп. 1 и 2, отличающийся тем, что верхняя челюсть захватного органа выполнена в виде жестко закрепленных на по25 воротной раме стоек.
