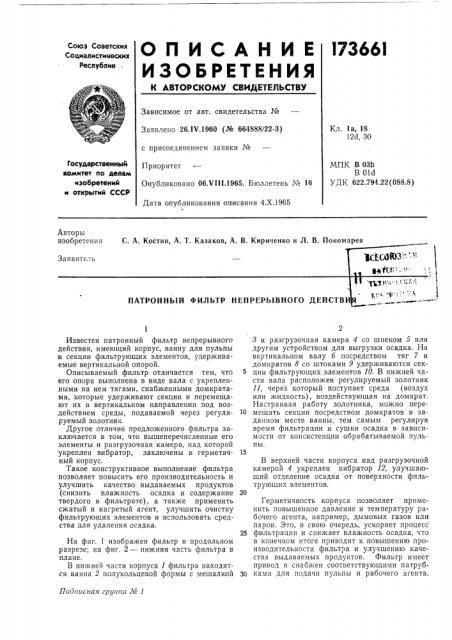

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l7366l
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 26.1V.1960 (№ 664888/22-3) с присоединением заявки №
Приоритет
Опубликовано 06.ЧШ.1965. Бюллетень ¹ 16
Дата опубликования описания 4.Х.1965
Кл. la, 18
12с1, 30
Государственный комитет по делам иэобретеимй и открытий СССР
МПК В 03b
В Old
УДК 622.794.22(088.8) Авторы в, А. В. Кириченко и Л. В. Пономарев
Подписная группа № 1
Известен патронный фильтр непрерывного действия, имеющий корпус, ванну для пульпы и секции фильтрующих элементов, удерживаемые вертикальной опорой.
Описываемый фильтр отличается тем, что его опора выполнена в виде вала с укрепленными на нем тягами, снабженными домкратами, которые удерживают секции и перемещают их в вертикальном направлении под воздействием среды, подаваемой через регулируемый золотник.
Другое отличие предложенного фильтра заключается в том, что вышеперечисленные его элементы и разгрузочная камера, над которой укреплен вибратор, заключены в герметичный корпус, Такое конструктивное выполнение фильтра позволяет повысить его производительность и улучшить качество выдаваемых продуктов (снизить влажность осадка и содержание твердого в фильтрате), а также применить сжатый и нагретый агент, улучшить очистку фильтрующих элементов и использовать средства для удаления осадка.
На фиг. 1 изображен фильтр в продольном разрезе; на фиг. 2 — нижняя часть фильтра в плане.
В нижней части корпуса 1 фильтра находятся ванна 2 полукольцевой формы с мешалкой
8 и разгрузочная камера 4 со шнеком б или другим устройством для выгрузки осадка. На вертикальном валу б посредством тяг 7 и домкратов 8 со штоками 9 удерживаются сек5 ции фильтрующих элементов 10. В нижней части вала расположен регулируемый золотник
11, через который поступает среда (воздух или жидкость), воздействующая на домкрат.
Настраивая работу золотника, можно пере10 мещать секции посредством домкратов в заданном месте ванны, тем самым регулируя время фильтрации и сушки осадка в зависимости от консистенции обрабатываемой пульпы.
В верхней части корпуса над разгрузочной камерой 4 укреплен вибратор 12, улучшающий отделение осадка от поверхности фильтр ующих элем енто в.
Герметичность корпуса позволяет применить повышенное давление и температуру рабочего агента, например, дымовых газов или паров. Это, в свою очередь, ускоряет процесс
25 фильтрации и снижает влажность осадка, что в конечном итоге приводит к повышению производительности фильтра и улучшению качества выдаваемых продуктов. Фильтр имеет привод и снабжен соответствующими патрубЗ0 ками для подачи пульпы и рабочего агента.
173661
Предмет изобретения
1. Патронный фильтр непрерывного действия, включающий ванну для пульпы, вертикальный вал, удерживающий секции фильтрующих элементов, выполненных в виде перфорированных труб, обтянутых фильтротканью, и разгрузочную камеру, отличающийся тем, что, с целью повышения его производительности и улучшения качества готовых продуктов, вал его снабжен рычагами с домкратами, удерживающими секции фильтрующих элементов и перемещающими их в вертикальной плоскости под действием среды, подаваемой через золотниковое устройство.
2. Фильтр по п. 1, отличающийся тем, что он помещен в герметичный корпус.
3. Фильтр по пп. 1 и 2, отличающийся тем, что в нем применен вибратор для встряхивания фильтрующих элементов над разгрузоч1р ной камерой.
173661
Фиг 2
