Реферат

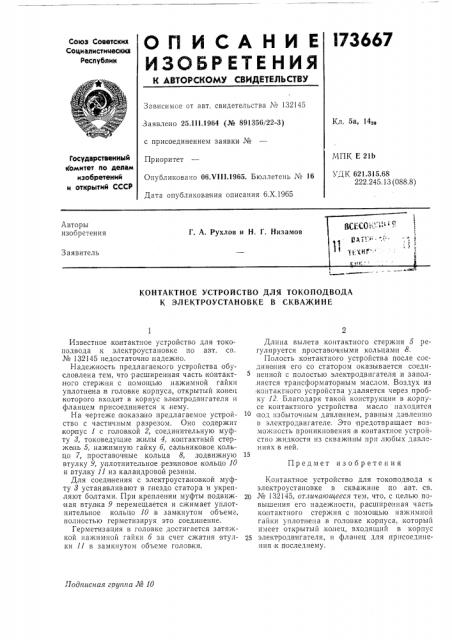

173667

ОП ИСАНИ Е

ИЗОБР ЕТЕ НИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик

Зависимое от авт, свидетельства ¹ 132145

Заявлено 25,111.1964 (№ 891356/22-3) с присоединением заявки №

Приоритет

Опубликовано 06Х111.1965. Бюллетень № 16

Дата опубликования описания 6.Х.1965

Кл. 5а, 142, МПК Е 21b

УДК 621.315.68

222.245.13 (088.8) Государственный комитет ло делам изобретений и открытий СССР

КОНТАКТНОЕ УСТРОЙСТВО ДЛЯ ТОКОПОДВОДА

К ЭЛЕКТРОУСТАНОВКЕ В СКВАЖИНЕ 7одписная груапа № 10

Известное контактное устройство для токоподвода к электроустановке по авт, св. № 132145 недостаточно надежно.

Надежность предлагаемого устройства обусловлена тем, что расширенная часть контактного стержня с помощью нажимной гайки уплотнена,в головке корпуса, открытый конец ,которого входит в корпус электродвигателя и фланцем присоединяется к нему.

На чертеже показано предлагаемое устройство с частичным разрезом. Оно содержит корпус 1 с головкой 2, соединительную муфту 8, токоведущие жилы 4, .коитактный стержень 5, нажимную гайку б, сальниковое кольцо 7, проставочные кольца 8, подвижную втулку 9, уплотнительное резиновое кольцо 10 и втулку 11 из каландровой резины.

Для соединения с электроустановкой муфту 3 устанавливают в гнездо статора и укрепляют болтами. При креплении муфты подвижная втулка 9 перемещается и сжимает уплотнительное кольцо 10 в замкнутом объеме, полностью герметизируя это соединение.

Герметизация в головке достигается затяжкой нажимной гайки б за счет сжатия втулки 11 в замкнутом объеме головки.

Длина вылета контактного стержня 5 регулируется проставочными кольцами 8.

Полость контактного устройства после соединения его со статором оказывается соединенной с полостью электродвигателя и запол,няется трансформатор ным маслом. Воздух из контактного устройства удаляется через пробку 12, Благодаря такой конструкции в корпусе контактного устройства масло находится под избыточным давлением, равным давлению в электродвигателе. Это предотвращает возможность проникновения в контактное устройство жидкости из скважины прп любых давлениях в ней.

Предмет изобретения

Контактное устройство для токоподвода к электроустановке в скважине по авт. св.

20 № 132145, от,гичаюгцееся тем, что, с целью повышения его надежности, расширенная часть контактного стержня с помощью нажимной гайки уплотнена,в головке корпуса, который имеет открытый конец, входящий в корпус

25 электродвигателя, и фланец для присоединения к последнему.

173667

7 ф

71
