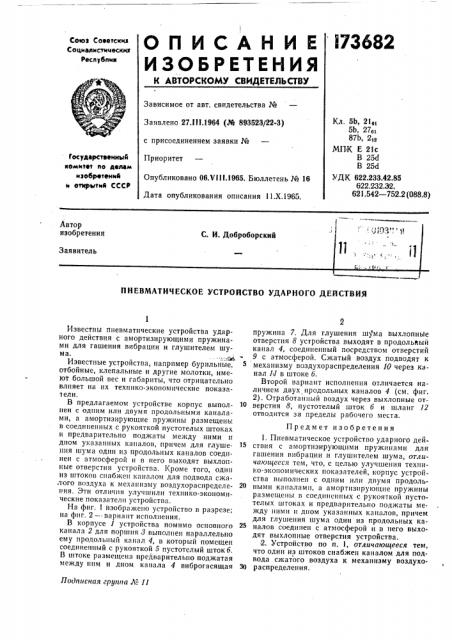

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

173682

Союз Советскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 27ЛИ.1964 (М 893523/22-3) с присоединением заявки №

Приоритет

Кл. 5b, 21 1

5b 27oi

87Ь, 212

МПК Е 21с

В 254

В 25d

УДК 622.233.42.85

622.232.32.

621.542 — 752.2 (088.8) Государственный комитет ко делам изобретений

w отттрытий СССР

Опубликовано 06.VI l 1.1965. Бюллетень № 16

Дата опубликования описания 11.Х.1965.

ПНЕВМАТИЧЕСКОЕ УСТРОИСТВО УДАРНОГО ДЕИСТВИЯ

Подписная группа JH 11

Известны пневматические устройства ударного действия с амортизирующими пружинами для гашения вибрации и глушителем шума. -.:" ..;мл

Известные устройства, например бурильные, отбойные, клепальные и другие молотки, имеют большой вес и габариты, что отрицательно влияет на их технико-экономические показатели, В предлагаемом устройстве корпус выполнен с одним или двумя продольными каналами, а амортизирующие пружины размещень. в соединенных с рукояткой пустотелых штоках и предварительно поджаты между ними и дном указанных каналов, причем для глушения шума один из продольных каналов соединен с атмосферой и в пего выходят выхлопные отверстия устройства. Кроме того, один из штоков снабжен каналом для подвода сжалого воздуха к механизму воздухораспределения. Эти отличия улучшили технико-экономические показатели устройства.

На фиг. 1 изображено устройство в разрезе; па фпг. 2 †.вариант исполнения.

В корпусе 1 устройства помимо основного капала 2 для порпшя,3 выполнен параллельно ему продольный канал 4, в который помещен соединенный с рукояткой 5 пустотелый шток б, В штоке размещена предварительно поджатая между нпм и дном канала 4 виброгасящая пружина 7. Для глушения шутл!а выхлопные отверстия 8 устройства выходят в продольный канал 4, соединенный посредством отверстий

9 с атмосферой. Сжатый воздух подводят к механизму воздухораспределения 10 через канал 1il в штоке 6.

Второй вариант исполнения отличается наличием двух продольных каналов 4 (см. фиг.

2). Отработанный воздух через выхлопные от1В верстия 8, пустотелый шток 6 и шланг 12 отводится за пределы рабочего места.

Предмет изобретения !. Пневматическое устройство ударного дей1> ствпя с амортизирующими пружинами для гашения вибрации и глушителем шума, отличающееся тем, что, с целью улучшения технико-экономических показателей, корпус устройства выполнен с одним илп двумя продоль20 ными каналами, а амортизирующие пружины размещены в соединенных с рукояткой пустотелых штоках и предварительно поджаты между ними и дном указанных каналов, причем для глушения шума один из продольных каналов соединен с атмосферой и в него выходят выхлопные отверстия устройства.

2. Устройство по п. 1, отличающееся тем, что один из штоков снабжен каналом для подвода сжатого воздуха к механизму воздухоЗО распределения.
