Реферат



Использование: оповещение работающих на путях о приближении поезда к месту работ. Сущность изобретения: устройство содержит баллон 6 со сжатым воздухом, к которому через тройник 4 присоединены звуковой рожок 1 и насос 7 с рукояткой в виде рычага 8. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з В 65 G 67/20

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР .) 1"

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4732418/11 (22) 25.05.89 (46) 30.05.92; Бюл. N 20 (71) Государственный сибирский зональный и проектный научно-исследовательский институт по проектированию мельнично-крупяных, комбикормовых предприятий и элеваторно-складского хозяйства (72) А.M. Савинов и Ю.M. Кузнецов (53) 62-229 (088.8) (56) Авторское свидетельство СССР

¹ 1090630, кл. В 65 G 90/58, 1982.

„„SU „„1736879A1 (54) УСТРОЙСТВО ДЛЯ ЗАГРУЗКИ КРЫTblX ЕМКОСТЕЙ СЫПУЧИМ МАТЕРИАЛОМ (57) Использование; оповещение работающих на путях о приближении поезда к месту работ, Сущность изобретения: устройство содержит баллон 6 со сжатым воздухом, к которому через тройник 4 присоединены звуковой рожок 1 и насос 7 с рукояткой в виде рычага 8. 2 ил.

1736879

Днище также выполнено криволинейным с вогнутой образующей в виде брахи- .

Изобретение относится к устройствам для загрузки сыпучим материалом крытых емкостей, имеющих в крыше загрузочные люки.

Известно устройство для загрузки емкостей сыпучим материалом, содержащее загрузочный рукав и два направляющих криволинейных элемента желобчатой формы, связанных с загрузочным рукавом подьемной штангой, Устройство рассеивает материал только на две стороны на постоянное и ограниченное пространство с постоянной скоростью, что не дает воэможность обеспечить полноту загрузки емкостей разных размеров и повысить производительность устройства.

Известно устройство для загрузки крытых емкостей сыпучим материалом, содержащее загрузочный рукав и установленный соосно с ним затвор-рассекатель, выполненный в виде тела вращения с вогнутой образующей в виде логарифмической спирали, направленной под расчетным углом бросания к горизонту.

Данное устройство позволяет разгружать сыпучий материал по кругу, но с постоянным и ограниченным радиусом и постоянной скоростью, что не обеспечивает полноты загрузки емкостей разных разме. ров и повышения производительности устройства.

Целью изобретения является повышение производительности устройства при одновременном обеспечении полноты загрузки емкостей разных размеров.

Указанная цель достигается тем, что затвор-рассекатель, выполненный в виде тела вращения, снабжен полостью, соединенной воздуховодом с источником сжатого воздуха, а между верхней частью тела вращения и его днищем образована кольцевая щель, соединенная с полостью, причем верхняя поверхность тела вращения выполнена образующей в виде брахистохроны с параметрами

X--r,(1 - cos р);

Y = r,(p- sin p), где X, Y — координаты точек, образующих брахистохрону; го- радиус производящего круга брахистохроны;

p — угол поворота производящего круга брахистохроны, при этом го = 0,5 (dp - бтр), где dð — диаметр загрузочного рукава; бтр — диаметр воэдухо вода. стохроны с радиусом производящего круга, равным

Ко=dp- — Е. бт

Наиболее удаленные от оси затворарассекателя точки образующих верхней его поверхности и днища расположены на зеркальном продолжении этих образующих, при этом касательными к ним и горизонтальной плоскостью образованы острые углы, обращенные вершинами в сторону оси затвора-рассекателя.

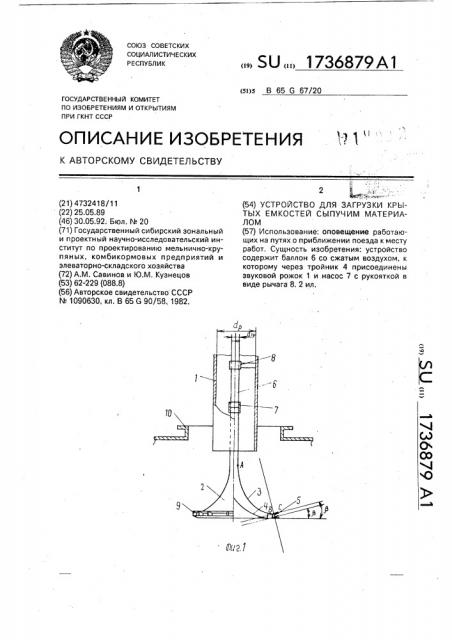

На фиг.1 схематично показано устройство, разрез; на фиг.2 — образующие кривые верхней поверхности затвора-рассекателя и его днища.

Устройство включает загрузочный рукав

1 и затвор-рассекатель 2, выполненный в виде полого тела вращения и состоящий из верхней, направляющей поверхности 3 и днища 4, образующие которых имеют вид вогнутой циклоидальной кривой брахистохроны. Между верхней поверхностью 3 затвора и днищем 4 образована кольцевая щель 5. Верхняя часть затвора присоединена к воздуховоду 6 муфтой 7. Воздуховод 6 установлен соосно с загрузочным рукавом 1 во втулке 8с возможностью осевого перемещения. Днище 4 соединено с верхней частью 3 затвора с помощью плоских, радиально расположенных ребер 9. Дополнительно показан люк 10 загружаемой емкости.

Устройство работает следующим образом.

Опускают загрузочный рукав 1 с установленным в нем затвором-рассекателем 2 в люк 10 загружаемой емкости. Включают подачу в загрузочный рукав 1 сыпучего материала, а в полость затвора-рассекателя 2 — сжатого воздуха. Частицы сыпучего материала, падая из загрузочного рукава 1, скользят по верхней направляющей поверхности 3, например по траектории АВС и, срываясь с этой поверхности в точке бросания С, попадают на поверхность воздушной струи, выходящей из кольцевой щели 5 под углом бросания,8. Двигаясь в воздушном потоке, частицы сыпучего материала максимально заполняют емкость. При этом дальность бросания можно регулировать путем изменения напора воздуха, выходящего из кольцевой щели 5.

По мере заполнения емкости рукав 1 с затвором-рассекателем поднимают, а при окончательном заполнении емкости отверстие загрузочного рукава 1 перекрывают затвором-рассекателем 2 путем перемещения последнего B направляющей втулке 8 вверх, 1736879

45

55

Извлекают устройство иэ загрузочного люка 10 и перемещают в загрузочный люк очередной емкости. Цикл повторяется.

Поскольку очертание верхней поверхности затвора-рассекателя выполнено по вогну- 5 той кривой — брахистохроне, частицы сыпучего материала будут перемещаться по ней, как по "линии кратчайшего спуска", т.е. за время, меньшее, чем по любой другой кривой и даже меньшее, чем если бы они пере- 10 мещались по кратчайшему пути — по прямой, соединяющей точки А и С. Выполнение образующих днища 4 и верхней части

3 затвора-рассекателя 2 по брахистохроне обеспечивает формирование компактной, 15 без завихрений и с минимальными скоростными потерями воздушной струи, истекающей из кольцевой щели 5. Чем меньше скоростные потери, тем больше скорость воздушной струи, тем меньше время загруз- 20 ки емкости, тем выше производительность устройства.

Таким образом, использование предлагаемого изобретения позволяет повысить производительность, сократить время за- 25 грузки и полностью использовать грузовместимость емкости.

Формула изобретения

Устройство для загрузки крытых емкостей сыпучим материалом, содержащее за- 30 грузочный рукав и установленный в рукаве соосно с ним затвор-рассекатель, выполненный в виде тела вращения, верхняя поверхность которого выполнена

35 криволинейной с вогнутой образующей, о т л ич а ю щ е е с я тем, что, с целью повышения производительности, тело вращения выполнено с полостью, соединенной с воздуховодом для подключения к источнику сжатого воздуха, а между его верхней поверхностью и днищем образована кольцевая щель, причем верхняя поверхность имеет образующую в виде брахистохроны с параметрами:

Х = ro/1- cosy.

У = го/у - sing, где Х и У вЂ” координаты точек, образующие

6рахистох рону; го — радиус поворота производящего круга брахистохроны; р — угол поворота производящего круга брахистхроны, при этом rp = 0,5 (dp бтр), . где бр — диаметр загрузочного рукава;

d p — диаметр воздуховода, а днище выполнено криволинейным с вогнутой образующей в виде брахистохроны с радиусом образующего круга, равным о=dp от

Г причем наиболее удаленные от оси затворарассекателя точки. образующих верхней его поверхности и днища расположены на продолжении этих образующих, при этом касательными к ним и горизонтальной плоскости образованы острые углы, обращенные вершинами в сторону оси затворарассекателя.
