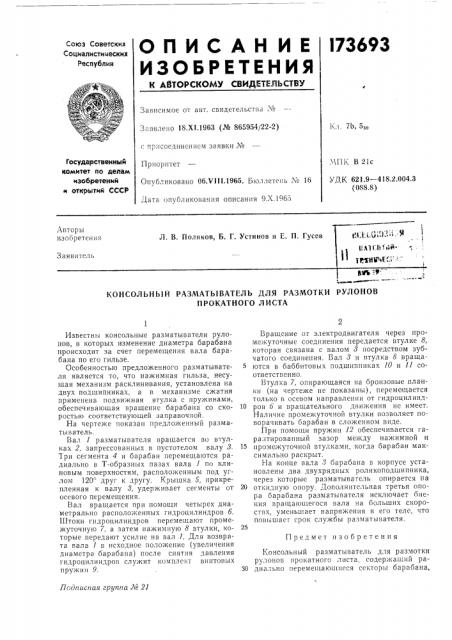

173693
ОПИСАН ИЕ
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства .¹
Кл. 7b, 53О
Заявлено 18.Х1.1963 (№ 865954/22-2) с присоединением заявки ¹
Государственный комитет ло делам изобретений и открытий СССР
МПК Б 21с
УДК 621.9 — 418.2.004.3 (088.8) Приоритет
Оп бликовано 06Л 111.1965. Бюллетень ¹ 16
Дата опубликования описания 9.Х.1965
Авторы изобретения
Л. В. Поляков, Б. Г. Устинов и Е. П. Гусев
Заявитель
КОНСОЛЬНЬ!Й РАЗМАТЬ1ВАТЕЛЬ ДЛЯ РАЗМОТКИ РУЛОНОВ
ПРОКАТНОГО ЛИСТА
Предмет изобретения
Подписная группа ¹ 21
Известны консольные разматыватели рулонов, в которых изменение диаметра барабана происходит за счет перемещения вала барабана по его гильзе.
Особенностью предложенного разматывателя является то, что нажимная гильза, несущая механизм расклинивания, установлена на двух подшипниках, а в механизме сжатия применена подвижная втулка с пружинами, обеспечивающая вращение барабана со скоростью соответствующей заправочной.
На чертеже показан предложенный разматыватель.
Вал 1 разматывателя вращается во втулках 2, запрессованных в пустотелом валу 8.
Три сегмента 4 и барабан перемещаются радиально в Т-образных пазах вала 1 по клиновым поверхностям, расположенным под углом 120 друг к другу, Крышка 5, прикрепленная к валу 8, удерживает сегменты от осевого перемещения.
Вал вращается при помощи четырех диаметрально расположенных гидроцилиндров б.
Штоки гидроцилиндров перемещают промежуточную 7, а затем нажимную 8 втулки, которые передают усилие на вал 1, Для возврата вала 1 в исходное поло>кение (увеличения диаметра барабана) после снятия давления гидроцилиндров служит комплект винтовых пружин 9.
Вращение от электродвигателя через промежуточные соединения передается втулке 8, которая связана с валом 8 посредством зубчатого соединения. Вал 8 и втулка 8 вращаются в баббитовых подшипниках 10 и 11 соответственно.
Втулка 7, опирающаяся на бронзовые планки (на черте>ке не .показаны), перемещается только в осевом направлении от гидроцилинд10 ров 6 и вращательного движения не имеет.
Наличие промежуточной втулки позволяет поворачивать барабан в сложенном виде.
При помощи пружин 12 обеспечивается гарантированный зазор между нажимной и промежуточной втулками, когда барабан максимально раскрыт.
iг1а конце вала 8 барабана в корпусе установлены два двухрядных роликоподшипника, через которые разматыватель опирается на
20 откидную опору. Дополнительная третья опора оарабана разматывателя исключает биения вращающегося вала на больших скоростях, уменьшает напряжения в его теле, что повышает срок службы разматывателя.
Консольный разматыватель для размотки рулонов прокатного листа, содержащий ра30 диально перемещающиеся секторы барабана, l73693 гидроцилиндры со штоками, сообщающие осевое перемещение валу барабана, нажимную гильзу и механизмы сжатия и расклинивания барабана с комплектом пружин, отличающийся тем, что, с целью повышения надежности работы разматывателя и обеспечения вращения барабана в сложенном состоянии со скоростью, соответствующей заправочной, нажимная гильза, несущая механизм расклинивания, установлена на двух подшипниках, а в механизме сжатия применена промежуточная втулка с комплектом витых пружин, через которую штоки гидроцилиндров воздействуют на нажимную гильзу.
