Способ обезвоживания осадков сточных вод

Способ обезвоживания осадков сточных вод

Иллюстрации

Показать все

Реферат



Изобретение относится к способам обезвоживания осадков на сооружениях очистки сточных вод. С целью повышения производительности иловых площадок и упрощения их эксплуатации на гравийный дренаж иголовых площадок наносят слой обезвоженного осадка влажностью 65 - 70% или смеси его с гравием толщиной 15 - 20 см, причем аэробнои анаэробноминерализованные осадки обезвоживают раздельно . 1 з.п.ф-лы.

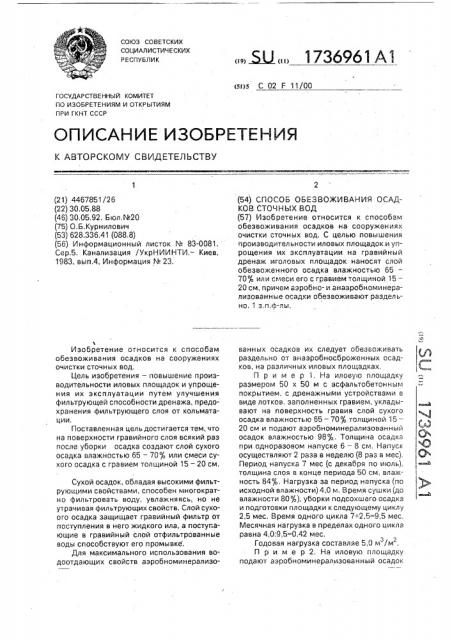

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 С 02 Г 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

"Ц Д

О

I жаей

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4467851/26 (22) 30.05,88 (46) 30,05.92. Бюл,¹20 (75) О.Б. Курнилович (53) 628.336.41 (088,8) (56) Информационный листок № 83-0081.

Сер.5, Канализация /УкрНИИНТИ.— Киев, 1983, вып.4, Информация ¹ 23.

Ъ

Изобретение относится к способам обезвоживания осадков на сооружениях очистки сточных вод.

Цель изобретения — повышение производительности иловых площадок и упрощения их эксплуатации путем улучшения фильтрующей способности дренажа, предохранения фильтрующего слоя от кольматации, Поставленная цель достигается тем, что на поверхности гравийного слоя всякий раз после уборки осадка создают слой сухого осадка влажностью 65 — 70% или смеси сухого осадка с гравием толщиной 15 — 20 см, Сухой осадок, обладая высокими фильтрующими свойствами, способен многократно фильтровать воду, увлажняясь, но не утрачивая фильтрующих свойств, Слой сухоого осадка защищает гравийный фильтр от поступления в него жидкого ила, а поступающие в гравийный слой отфильтрованные воды способствуют его промывке .

Для максимального использования водоотдающих свойств аэробноминерализо„„5U 1736961 А1 (54) СПОСОБ ОБЕЗВОжИВДНИЯ ОСАДКОВ СТОЧНЫХ ВОД (57) Изобретение относится к способам обезвоживания осадков на соооужениях очистки сточных вод. С целью повышения производительности иловых площадок.и упрощения их эксплуатации на гравийный дренаж иголовых площадок наносят слой обезвоженного осадка влажностью 65—

70% или смеси его с гравием толщиной 15—

20 см, причем аэробно- и анаэробноминерализованные осадки обезвоживают раздельно. 1 з,п.ф-лы. ванных осадков их следует обезвоживать раздельно от анаэробносброженных осадков, на различных иловых площадках.

Пример 1, На иловую площадку размером 50 х 50 м с асфальтобетонным покрытием, с дренажными устройствами в виде лотков, заполненных гравием, укладывают на поверхность гравия слой сухого осадка влажностью 65 — 70% толщиной l5—

20 см и подают аэробноминерализованный осадок влажностью 98%. Толщина осадка при одноразовом напуске 6 — 8 см. Напуск осуществляют 2 раза в неделю (8 раз в мес).

Период напуска 7 мес (с декабря по июль), толщина слоя в конце периода 50 см, влажность 84%, Нагрузка за период напуска (па исходной влажности) 4,0 м. Время сушки (до влажности 80%), уборки подсохшего осадка и подготовки площадки к следующему циклу

2,5 мес. Время одного цикла 7+2,5=9,5 мес, Месячная нагрузка в пределах одного цикла равна 4,0;9,5=0,42 мес.

Годовая нагрузка составляе 5,0 м /м, Пример 2. На иловую площадку подают аэробноминерализованный осадок

1736961 слоем разового напуска 10 исходного осадка 98%. Напу м. Влажность к осуществляПример 4. На иловую площадку подают анаэробносброженный осадок, обработанный в метантенках по двухступенчатой схеме, исходной влажностью 92%, Слой напуска за 1 раз — 5 см, напуск осуществля50

Составитель Е.Войцеховская

Техред М.Моргентал Корректор М,Шароши

РеДакт ор А.Огар

Заказ 1868 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r, Ужгород, ул,Гагарина, 101 ют 2 раза в неделю (8 раз в месяц). Период напуска 4 мес (с ноября по март), толщина слоя осадка в конце периода после оттаивания 40 см, а влажность 84%. Нагрузка за период напуска (по исходной влажности) 3,2 м. Время досушки осадка до влажности 7880%, уборки подсохшего осадка и подготовки площадки к следующему циклу 3 мес.

Время одного цикла 4+3=7 мес, Месячная нагрузка в пределах 1 цикла составляет

320:7=45 см.

Годовая нагрузка равна 5,4 м /м .

3 2

Пример 3, На иловую площадку подают аназробносброженный осадок, обработанный в метантенках подвухступенчатой схеме. Исходная влажность осадка 94%.

Слой напуска за один раз 10 см, напуск осущестВляют 1 раз в неделю (4 раза в месяц). Период напуска 3 мес (с декабря по март), толщина слоя осадка в конце периода после оттаивания 50 см, влажность 85%.

Нагрузка за период напуска (влажностью

94%) 1,2 м. Время сушки (до влажности

80%), уборки сухого осадка, подготовки к последующей работе 4 мес. Время одного цикла 3+4=7 мес. Месячная нагрузка в пределах цикла 17 см, а за год — 2,0 м (влажность 94%), В перерасчете на влажность

98% годовая нагрузка составляет 6 м /м, з г ют 1 раз в неделю (4 раза в месяц). Период напуска 5 мес. (с января по июнь), Толщина слоя в конце периода 50 см, влажность 84%.

Нагрузка за период напуска (влажность

5 92%) 1,0 м. Время сушки (до влажности

80%), уборки и подготовки к работе 3 мес, Продолжительность цикла 5+3=8 мес, Месячная нагрузка в пределах цикла

1,0:8=0,125 м годовая — 1,5 мlм, В перерас10 чете на влажность 98% нагрузка составляет

6м /м.

При применении способа увеличивается нагрузка на иловые площадки с 1,2 — 1,5 м /м в год (по известному способу до 5 — 6

15 м /м в год и выше) в перерасчете на влажность 97 — 98%, Предложенный способ обеспечивает непрерывную работу дренажа без его кольматации на протяжении всего периода на20 пусков осадка на площадки. Подготовка дренажа к работе после уборки подсохшего ила значительно упрощается, так как не требует использования песка и промывки дренажной системы, 25 Формула изобретения

1. Способ обезвоживания осадков сточных вод на иловых площадках с гравийным дренажом, отличающийся тем, что, с целью повышения производительности ило30 вых площадок и упрощения их эксплуатации, на гравийный дренаж наносят слой обезвоженного осадка влажностью 65—

70% или смеси его с гравием толщиной 15—

20 см.

35 2. Способ по п 1, от л и ч а ю шийся тем, что азробно- и анаэробно-минерализованные осадки обезвоживают раздель; о.
