Способ получения адгезива для стекловолокнт^'
Патент 173705
Классы МПК
Способ получения адгезива для стекловолокнт^'
Иллюстрации
Реферат

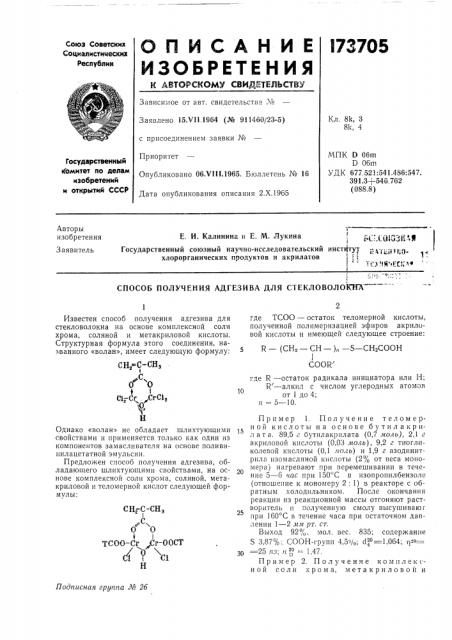

ОПИСАНИЕ
ИЗОБРЕТЕ Н И Я
К АВТОР(ЛОМУ СВЙДЕТЕДЬСТВУ
Зависимое от авт. свидетельства ¹
Заявлено 15.Ы1.1964 (№ 911460/23-5) l737O5
Союз Советских
Социалистических
Республик
Кл. 81<, 3
8k, 4 с присоединением заявки №
МПК D 06m
D 06m
УДК 677.521:541 486:547.
391.3+546.762 (088.8) Приоритет
Опубликовано 06Х11!.1965. Бюллетень ¹ 16
Дата опубликования описания 2.Х.1965
Государственный комитет по делам изобретений и открытий СССР
Авторы изобретения
Е, И, Калинина и Е. М. Лукина !,",1. (()дi1-.,у
Государственный союзный научно-исследовательский институт хлорорганических продуктов и акрилатов ! -L3М ЕС1;;е
Заявитель
СПОСОБ ПОЛУЧЕНИЯ АДГЕЗИВА ДЛЯ СТЕКЛОВОЛОКН ==
СН -С-СНг г с
О О
С1;Сг . „СгС1, о, 1
H сн=с-сн, 2 3 .С
О О
ТСОО-Сг Сг-ООСТ r .
Подписная группа № 2б
Известен способ получения адгезива для стекловолокна на основе комплексной соли хрома, соляной и метакриловой кислоты.
Структурная формула этого соединения, названного «волан», имеет следующую формулу:
Однако «волан» не обладает шлихтующими свойствами и применяется только как один из компонентов замасливателя на основе поливипилацетатной эмульсии.
Предложен способ получения адгезива, обладающего шлихтующими свойствами, на основе комплексной соли хрома, соляной, метакриловой и теломерной кислот следующей формулы: где ТСОΠ— остаток тел омер ной кислоты, полученной полпмеризацией эфиров акриловой кислоты и имеющей следующее строение:
5 R — (СНо — СН вЂ” )д — S — СНгСООН
C00R где R — остаток радикала инициатора или Н;
R — алкил с числом углеродных атомов от 1 до 4; и =5 — 10.
Пример 1. Получение телом е р15 ной кислоты на основе бутилакрил а т а. 89,5 г бутилакрилата (0,7 моль), 2,1 г акриловой кислоты (0,03 моль), 9,2 г тиогликолевой кислоты (0,1 моль) и 1,9 г азодинитриля изомасляной кислоты (2% от веса моно20 мера) нагревают при перемешивании в течение 5 — 6 час при 150 С в изопропилбензоле (отношение к мономеру 2: 1) в реакторе с обратным холодильником. После окончания реакции из реакционной массы отгоняют растворитель и полученную смолу высушиваюг при 160 С в течение часа при остаточном давлении 1 — 2 мм рт. ст.
Выход 92%, мол. вес. 835; содержание
S 3,87% СООН-гр пп 4,5 / d20=1,064; т1 - о=—
30 — 25 пз. п о =- 1 47
Пример 2. Получение комплексной соли хрома, мета криловой и лзтоь
Составитель Т. Ф, Романова
Редактор Л. К. Ушакова Техред Т. П. Курилко
Корректор Л, В. Тюняева
" .àêàç 2516/16 ираж 650 Формат бум. 60)(90»/8 Объем 0,13 изд. л. Цена 5 коп.
ЦИИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 тел омер ной кислот. 835 г (1 моль) теломерной кислоты по примеру 1 растворяют в 800 мл этилового спирта и добавляют 840 мл
1 н. рас1вора NaOH. Затем 43 г (0,5 моль) метакриловой кислоты растворяют в 500 мл этилового спирта и добавляют 500 мл 1 н. раствора NaOH. Натровые соли кислот тщательно перемешивают и к ним при перемешивании приливают 266,5 г (1 моль) спиртового раствора СгС1» ° 6 Н О в виде 1 М раствора. К полученной смеси приливают 20 г (0,5 моль)
NaOH в виде 1 н. спиртового раствора. Реакционную массу тщательно перемешивают в течение 30 мин„ а затем после отстаивания отфильтровывают от NaCl. Получают спиртовой раствор комплексной соли, названной «волан
Г-1000») .
Пример 3. Обработка стеклоткан и «в о л а н о м Т-1000». Отожженную от па- 20
"рафина стеклоткань обрабатывают в течение 9 — 10 мин эмульсией из 100 мл спиртового раствора «волана Т-1000» в 900 мл дистиллированной воды, высушивают, промывают многократно водой, снова высушивают. 25
На основе стеклоткани, обработанной «воланом Т-1000», изготовляют стеклопластик. В качестве связующего применяют полиэфир. акрилат МДФ-2 с эпоксидной смолой ЭД-6 и отвердителем — метилтетрагидрофталевым ангидридом (40 вес. ч. на 100 вес. ч. ЭД-6) в присутствии перекиси бензоила (2о от веса
МДФ-2), отверждают под давлением 0,1 кг/см-а.
Предмет изобретения
Способ получения адгезива для стекловолокна на основе комплексной соли хрома, соляной и метакриловой кислоты, отличающийся тем, что, с целью придания адгезиву шлихтующих свойств, в состав комплексной соли вводят теломерную кислоту с молекулярным весом в пределах 1000 следующей общей формулы:
R — (СН вЂ” CH)n — S — СНаСООН
COOR где R — остаток радикала инициатора или Н;
R — алкил с числом углеродных атомов от1 до 4; и =5 — 10,
