Устройство для гашения ударной воздушной волны в подземной выработке

Устройство для гашения ударной воздушной волны в подземной выработке

Иллюстрации

Показать все

Реферат



Использование: для гашения ударных воздушных волн в подземных выработках. Сущность изобретения: устройство содержит гибкие элементы, перекрывающие поперечное сечение выработки. Гибкие элементы закреплены к-торцам щитов, которые установлены под углом один к другому в проекции на горизонтальную плоскость и соединены шарнирной связью. В пространстве , образованном щитами и гибким элементом , размещены упругие элементы. Со стороны защищаемого объекта установлены с возможность касания к щитам вертикальные стойки, снабженные подшипниками. Для предохранения отделения стоек от щитов последние снабжены предохранительными упорами. 1 з.п. ф-лы, 2 ил,

ф

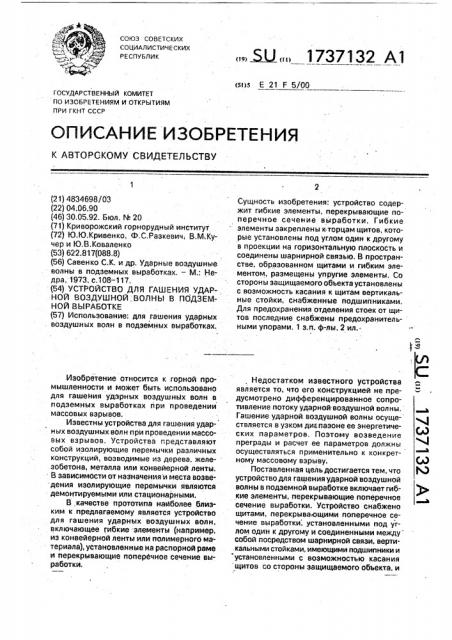

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Е 21 F 5/00

ГОСУДАРСТВЕННЫИ КОМИТЕТ

10 ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4834698/03 (22) 04.06.90 (46) 30,05.92. Бюл, N 20 (71) Криворожский горнорудный институт (72) Ю.Ю.Кривенко, Ф.С.Разкевич; В.Ì;Êóчер и Ю,В.Коваленко (53) 622.817(088.8) (56) Савенко С.К. и др, Ударные воздушные волны в подземных выработках. — М.: Недра, 1973, с.108-117. (54) УСТРОЙСТВО ДЛЯ ГАШЕНИЯ УДАРНОЙ ВОЗДУШНОЙ:ВОЛНЫ В ПОДЗЕМ-.

НОЙ ВЫРАБОТКЕ (57) Использование; для гашения ударных . воздушных волн в подземных выработках.

Изобретение относится к горной промышленности и может быть использовано для гашения ударных воздушнь1х волн в подземных выработках при проведении массовых взрывов.

Известны устройства для гашения ударных воздушных волн при проведении массовых взрывов. Устройства представляют собой изолирующие перемычки различных конструкций, возводимые из дерева, железобетона, металла или конвейерной ленты.

В зависимости от назначения:и места возведения изолирующие перемычки являются демонтируемыми или стационарными.

В,качестве прототипа найболее близким к предлагаемому является устройство для гашения ударных воздушных волн, включающее гибкие .элементы (например, из конвейерной ленты или полимерного материала), установленные на распорной раме и перекрывающие поперечное сечение выработки. Ж 1737132 А1

Сущность изобретения: устройство содержит гибкие элементы, перекрывающие поперечное сечение выработки. Гибкие элементы закреплены к торцам щитов, которые установлены под углом. один к другому в проекции на горизонтальную плоскость и соединены шарнирной связью. В пространстве, образованном щитами и гибким элементом, размещены упругие элементы, Со стороны защищаемого объекта установлены с воэможность касания к щитам вертикальные стойки, снабженные подшипниками.

Для предохранения отделения стоек от щитов последние снабжены предохранительными упорами. 1 з.п. ф-лы, 2 ил... Недостатком известного устройства является то, что его конструкцией не предусмотрено дифференцированное сопротивление потоку ударной воздушной волны.

Гашение ударной воздушной волны осуществляется в узком диапазоне ее энергетических параметров. Поэтому возведение преграды и расчет ее параметров должны 4 осуществляться применительно к конкретному массовому взрыву. (лЭ

Поставленная цель достигается тем, что Э устройство для гашения ударной воздушной волны в подземной выработке включает гиб-. кие элементы, перекрывающие поперечное сечение выработки. Устройство снабжено щитами, перекрыва ощими поперечное сечение выработки, установленными под углом один к другому и соединенными между собой посредством шарнирной связи, вертикальными стойками, имеющими подшипники и установленными с возможностью касания щитов со стороны защищаемого объекта, и

1737132 упругими элементами. Гибкие элементы закреплены к торцам щитов, а упругие элементы размещены в пространстве между щитами и гибкими элементами.

Щиты снабжены предохранительными 5 упорами, расположенными со стороны защищаемого объекта у вертикальных стоек.

Иа фиг.1 показана горизонтальная проекции устройства, . на фиг.2 — положение устройства под действием нагрузки. 10

Устройство для гашения ударной воздушной, волны в подземной выработке содержит гибкие. элементы 1, закрепленные к торцам щитов 2, соединенных между собой й.арнирной связью 3, Между щитами уста- 15 ковлены упругие элементы 4. Со стороны защищаемого объекта с возможностью касания к щитам 2 установлены вертикальные стойки 5, снабженные подшипниками. Для предотвращения отделения щитов от верти- 20 кальных стоек при воздействии отраженной ударной воздушной волны щиты снабжены упорами 6.

Гашение ударной воздушной. волны устройством реализуется следующим обра- 25 зом.

Ударная воздушная волна, двигаясь по . выработке, входит в соударение с гибкими элементами 1. flop действием нагрузки гибкие элементы 1 прогибаются, преодолевая 30 силь. упругих деформаций элемента 4, расположенного между щитами. Поскольку щиты 2 связаны между собой шарнирной связью 3, то под нагрузкой они перемещаются вдоль оси выработки, а поскольку они 35 соприкасаются с вертикальными стойками

5, снабженными подшипниками, то 8 процессе движения изменяется угол между щитами 2 и образуется просвет между гибкими элементами Il. После прекращения дейст- 40 вия ударной воздушной волны с помощью упругого элемента 4 гибкие элементы 1 возвращаются в исходное положение. Для предотвращения отделения вертикальных

45 стоек от щитов 2 к исходным закрепляют предохранительные упоры 6, Зффект гашения ударной воздушной волны достигается за счет соударения с плоскостью гибких элементов; преодоления сил упругих деформаций упругого элемента; образования разгрузочных щелей при перемещении щитов под действием нагрузки, По сравнению с аналогичными техническими решениями данное устройство позволяет вести оперативный его монтаж перед проведением массового взрыва и обеспечивать эффективное гашение ударной воздушной волны.

Лабораторные и аналитические.исследования подтвердили возможность использования устройства на подземных рудниках, проводящих массовые взрывы большой мощности.

Формула изобретения

1, Устройство для гашения ударной воздушной волны в подземной выработке, включающее гибкие элементы, перекрывающие поперечное сечение выработки, о тл и ч а ю щ е е с я тем, что, с целью повышения эффективности гашения ударных воздушных волн, оно снабжено щитами. перекрывающими поперечное сечение выработки, установленными под углом друг к другу и соединенными между собой посредством. шарнирной связи, вертикальными стойками, имеющими подшипники и установленными с возможностью касания щитов со стороны защищаемого объекта, и упругими элементами, при этом гибкие элементы закреплены к торцам щитов, а упругие элементы размещены в пространстве между щитами и гибкими элементами.

2, Устройство по п,1, о т л и ч а ю щ е ес я тем, что щиты снабжены предохранительными упорами, расположенными со, стороны защищаемого объекта у вертикальных стоек.

1737132

Составитель Ю.Кривенко

Техред М.Моргентал Корректор Н.Король

Редактор А.Маковская

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина. 101

Заказ 1876 Тираж Подлисное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб., 4!5
