Безредукторный ветроагрегат

Безредукторный ветроагрегат

Иллюстрации

Показать все

Реферат



Изобретение относится к ветроэнергетике и позволяет повысить КПД ветродвигателя . Под действием ветра приводятся во вращение ветроколесо 1 и связанный с ним ротор генератора 2, который снабжен двумя стальными кольцами 3 и 6 с закрепленными на них постоянными магнитами 4, 7, противолежащие плюса которых имеют одинаковую полярность. При этом магнитные потоки замыкаются через магнитограф статора 5. расположенного между кольцами 3 и 6, который становится концентратором магнитного потока. 1 ил. (Л ы х4 ОП

союз советских

СОЦИАЛ ИСТИ Ч Е СКИХ

РЕСПУБЛИК (si>s F 03 0 9/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4662275/06

{22), 17,03.89 (46) 30,05.92, Бюл. ¹ 20 (71) Научно-производственное объединение

"Магнетон" (72) А.И.Машков (53) 621.548,4(088.8) (56) Авторское свидетельство СССР № 868105, кл, F 03 0 9/00, 1979,,, Ы,, 1737151 A l (54) БЕЗРЕДУКТОРНЪ|Й ВЕТРОАГРЕГАТ (57) Изобретение относится к ветроэнергетике и позволяет повысить КПД ветродвигателя. Под действием ветра приводятся во вращение ветроколесо 1 и связанный с ним ротор генератора 2, который снабжен двумя. стальными кольцами 3 и 6 с закрепленными на них постоянными магнитами 4, 7, противолежащие плюса которых имеют одинаковую полярность. При этом магнитные потоки замыкаются через ора 5, расположенного и 6, который становится гнитного потока. 1 ил.

1737151

Составитель В.Игнатьев

Редактор И.Касарда Техред M.Ìîðãåíòàë Корректор Л,Бескид

Заказ .877 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул, Гагарина, 101

Изобретение относится к ветроэнергетике и касается безредухторных ветроагрегатов.

Цель изобретения — повышение КПД.

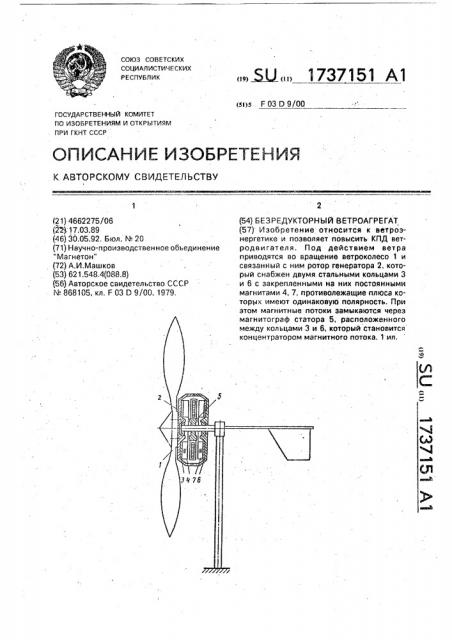

На чертеже представлен безредукторный ветроагрегат, общий вид.
