Реферат



Изобретение относится « машиностроению . Цель изобретения - повышение надежности и КПД. При вращении кривошипа 3 приводом 2 движение посредством тяги 4, двуплечего коромысла 5, рычага 7 и шатуна 14 передается ползуну 15, который совершает возвратно-поступательное движение. Благодаря наличию в конструкции механизма пружин 9 и 10, связанных посредством Т-образного рычага 8 с рычагом 7 и коромыслом 5. обеспечивается лучшее условие прохождения мертвых точек путем рекуперирования энергии в процессе работы механизма . 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

1737190 А1 (si)s F 16 Н 21/6

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (21) 4823429/28 (22) 10.05;90 (46) 30.05.92. Бюл. ¹ 20

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (75) С.А.Решетов (53) 621.837(088,8) (56) Патент ФРГ № 3524624, кл. F 16 Н 21/16, 1987.

Артоболевский И.И. Механизмы в современной технике. T. u. M.: Наука, 1971, с. 461, р. 1508, (54) КРИВОШИПНО-ШАТУННЫЙ МЕХАНИЗМ

2 (57) Изобретение относится к машиностроению. Цель изобретения — повышение надежности и КПД. При вращении кривошипа

3 приводом 2 движение посредством тяги 4, двуплечего коромысла 5, рычага 7 и шатуна

14 передается ползуну 15, который совершает возвратно-поступательное движение.

Благодаря наличию в конструкции механизма пружин 9 и 10, связанных посредством

Т-образного рычага 8 с рычагом 7 и коромыслом 5. обеспечивается лучшее условие прохождения мертвых точек путем рекуперирования знергии в процессе работы механизма; 1 ил.

1737190

20

Изобретение относится к машиностроению и может быть использовано в различных механизмах для преобразования вращательного движения в возвратно-поступательное.

Известен кривошип с устройством для перехода мертвых точек. Вращающийся кривошип установлен на станине, связан с приводом, соединен качающимся шарниром с промежуточным звеном, которое содержит на одной своей стороне вращающуюся цапфу, вставленную в проушину разделительного шатуна, и на другой стороне с помощью другой цапфы образует вместе с опорным кронштейном перемещающийся и поворачивающийся шарнир.

Опорный кронштейн закреплен с возможностью поворота на станине и одновременно может поворачиваться с помощью обгонной муфты относительно станины только в одном направлении.

Недостатком такого кривошипа является низкий КПД из-за отсутствия в нем пружин.

Наиболее близким к предлагаемому является механизм с двумя ползунами, который содержит станину, ползун, связанный посредством шатуна с рычагом, шарнирно закрепленным на станине, и кривошип, связанный с рычагом посредством тяги и рычага. . Недостатком этого механизма является отсутствие аккумулирования и отдачи энергии при возвратно-поступательном движении, что ухудшает динамику прохождения мертвых точек, снижает надежность и КПД.

Целью изобретения является повышение надежности и КПД.

Поставленная цель достигается тем, что в кривошипно-шатунный механизм, содержащий стойку, установленный на ней ползун, шарнирно связанный с ним одним плечом посредством шатуна рычаг, кривошип и шарнирно связанную с ним одним концом тягу, введены Т-образный рычаг, шарнирно закрепленный на втором плече рычага, две пружины, каждая из которых одним концом связана со стойкой, а другим — с соответствующим из двух плеч Т-образного рычага, и двуплечим коромыслом с кулисой на одном плече, шарнирно закрепленным на плече рычага, связанного с шатуном, второе плечо двуплечего коромысла шарнирно связано с вторым концом тяги, а кулиса связана с третьим плечом T-образного рычага.

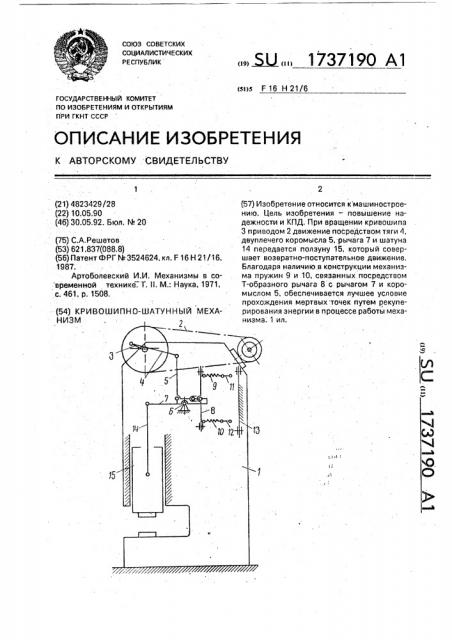

На чертеже изображен кривошипношатунный механизм со стойкой, общий вид.

Кривошипно-шатунный механизм содержит стойку 1 с приводом 2, кривошип 3, который шарнирно при помощи тяги 4 соединен с двуплечим коромыслом 5, одно плечо которого выполнено в виде кулисы. Неподвижная ось 6 расположена на стойке 1 и на нее шарнирно насажен рычаг 7. Двуплечее коромысло 5 шарнирно соединено с рычагом 7, а его плечо, которое выполнено в виде кулисы, связано с шарнирно установленным на втором плече рычага 7 с третьим плечом Т-образного рычага 8. Крепление пружин 9 и 10 осуществляется с одной стороны к соответствующим из двух плеч Т-образного рычага 8, а с другой стороны — при помощи шарнирных тяг 11 и 12 к консоли 13 стойки 1. К первому плечу рычага 7 шарнирно прикреплен шатун 14 для шарнирного соединения с ползуном 15. . Кривошипно-шатунный механизм работает следующим образом, Установленный на стойке 1 привод 2 приводит во вращение кривошип 3. Последний при помощи шарнирной тяги 4 приводит в качательное движение двуплечее коромысло 5. Далее движение передается с первого плеча рычага 7 посредством шарнирного шатуна 14 ползуну 15, При движении ползуна 15 вверх за счет разности начальной скорости ползуна 15 относительно скорости кривошипа 3, действующего от привода 2, происходит растяжение пружины 9 первоначально при помощи шарнирной тяги 11, закрепленной в ненапряженном состоянии. Так как пружина 9 передает усилие в одном направлении с передачей усилия от кривошипа 3, то происходит одновременное аккумулирование и передача энергии с улучшением прохождения верхней мертвой точки {BMT) кривошипа 3, т.е, происходит сложение усилий кривошипа 3, действующего от привода 2, с усилием пружины 9. Пружина 10 в это время не работает, за счет конструкции Т-образного рычага 8 провисая при помощи шарнирной тяги 12. При движении ползуна 15 за счет разности начальной скорости ползуна с соп ротивлением в работе относительно скорости кривошипа 3 происходит растяжение пружины 10 первоначально при помощи шарнирной тяги 12, закрепленной в ненапряженном состоянии. Так как пружина 10 передает усилие в одном направлении с передачей усилия кривошипа 3, то происходит одновременное аккумулирование и передача энергии с улучшением прохождения нижней мертвой точки (HMT) кривошипа 3.

Пружина 9 в это время не работает за счет конструкции Т-образного рычага 8, провисая при помощи шарнирной тяги 11. Сразу после прохождения ползуном 15 ВМТ и

HMT возникают инерционные силы и пружины 9 и 10 попеременно стремятся в ис1737190

Формула изобретения Кривошипно-шатунный механизм, содержащий стойку, установленный на ней ползун, шарнирно связанный с ним одним

Составитель С. Решетов

Техред М,Моргентал Корректор В. Гирняк

Редактор Е. Копча

Заказ 1879 Тираж" Подписное

ВНИИПИ Государственного комитета.по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Лроиааодстаанно-иадатааьскиа комоиндт иПатант", г. Ужгород. Уа.Гагарина,. 101 ходное ненапряженное состояние. Так как движение пружин в. одном направлении суммируется с усилием кривошйпа 3, то улучшается динамика прохождения мертвых точек и повышается надежность.

Использование пружин при возвратнопоступательном движении, работающиХ в одном направлении с работой кривошипа от привода, позволяет одновременно аккумулировать и передавать энергию с большим

КПД. плечом пЬсре,яством шатуна рычаг, кривошип и шарнирно связанную с ним одним плечом тягу. отличающийся тем, что, с целью повышения надежности и КПД, ме5 ханизм снабжен Т-образным рычагом, шарнирно. закрепленным на втором плече основного рычага, двумя пружинами, каждая из которых одним концом связана со стойкой, а другим — с соответствующим из

10 двух плеч Т-образного рычага, и двуплечим коромыслом с кулисой на одном его плече, шарнирно закрепленным на плече основного рычага, связанном с шатуном, другое плечо двуплечего коромысла шарнирно

15 связано с другим плечом тяги. а кулиса связана с третьим плечом Т-образного рычага.
