Малошумный стабилизатор давления прямого действия

Малошумный стабилизатор давления прямого действия

Иллюстрации

Показать все

Реферат



Изобретение относится к области автоматического регулирования и может быть использовано в системах водоснабжения и водяного отопления. Цель изобретения - улучшение эксплуатационных характеристик за счет снижения шума и упрощение стабилизатора за счет исключения подвижных элементов. Малошумный стабилизатор давления прямого действия содержит корпус 1, входной 2 и выходной 3 патрубки, между которыми установлен многоступенчатый дроссель, состоящий из последовательно соединенных проточных камер 4, образованных цилиндрическими насадками 5 с осевым каналом 6. По периферии насадков 5 выполнены два продольных канала 7 и 8, первый из которых соединен с входным патрубком 2. Все цилиндрические насадки 5, кроме последнего, снабжены поперечными каналами 9, соединенными с обоими продольными каналами 7 и 8. Последний насадок снабжен поперечным каналом 10, соединенным с вторым каналом 8 низкого давления. Цилиндрические насадки 5. расположенные в корпусе 1, прижимаются друг к другу гайкой 11. 1 ил. Ё

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (si)s G 05 0 16/06

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

lf g Окм. g па.

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ (21) 4756487/24

{22) 17.08.89 (46) 30.05.92. Бюл. М 20 (75) Э.С,Арзуманов и M.Ý.Aðçóìàíoâà (53) 621.646.4 (088.8) (56) Арзуманов Э.С. Гидравлические регулирующие органы систем автоматического управления. М.: Машиностроение, 1985.

Авторское свидетельство СССР

М 640080, кл. F 16 К 47/02, 1977. (S4) МАЛОШУМНЫЙ СТАБИЛИЗАТОР

ДА8ЛЕНИЯ ПРЯМОГО ДЕЙСТВИЯ (S7) Изобретение относится к области автоматического регулирования и может GblTb использовано в системах водоснабжения и водяного отопления. Цель изобретения— улучшение эксплуатационных характеристик за счет снижения шума и упрощение стабилизатора за счет исключения подвиж«., Я2,, 1737421 А1 ных элементов. Малошумный стабилизатор давления прямого действия содержит корпус 1, входной 2 и выходной 3 патрубки, между которыми установлен многоступенчатый дроссель, состоящий из последовательно соединенных проточных камер 4, образованных цилиндрическими насадками

5 с осевйм каналом 6. По периферии насадков 5 выполнены два продольных канала 7 и

8, первый из которых соединен с входным патрубком 2. Все цилиндрические насадки

5, кроме последнего, снабжены поперечными каналами 9, соединенными с обоими продольными каналами 7 и 8. Последний насадок снабжен поперечным каналом 10. соединенным с вторым каналом 8 низкого давления. Цилиндрические насадки 5, расположенные в корпусе 1; прижимаются друг к другу гайкой 11. 1 ил.

1737421

Изобретение относится к автоматическому регулированию и мо>кет быть использовано, в системах водоснабжения и водяного отопления.

Известны регуляторы давления прямого действия для поддержания в заданных пределах давления жидкостей или газа "после себя", состоящее из регулировочного винта задатчика, пружины задатчика, чувствительного элемента (например, мембраны или сильфона), регулирующего органа регулятора (клапана), подви>кной пружины затвора.

Известны стабилизаторы давления прямого действия для поэтажного регулирования давлений в зданиях повышенной этажности, состоящие из конусного резинового клапана с золотником, разгрузочного сильфона, двух пружин, мембран и других деталей и узлов сложной конфигурации.

Однако известные устройства обладают повышенной сложностью, низкой надежностью в связи с наличием большего числа подвижных элементов, а также не обеспечивают снижение шума до допустимых пределов при эксплуатации..

Известно также малошумное дроссельное устройство, отдельные элементы которого.близки к предлагаемому устройству и содержащее входной и выходной патрубки, корпус, в котором расположен регулирующий орган с седлом,.имеющим перфорированную внутреннюю стенку, образующую концентрическую канавку открытую со стороны входа потока. . Цель изобретения — улучшение эксплуатационных характеристик за счет снижения шума и упрощение стабилизатора эа счет искл ючения подвижных элементов.

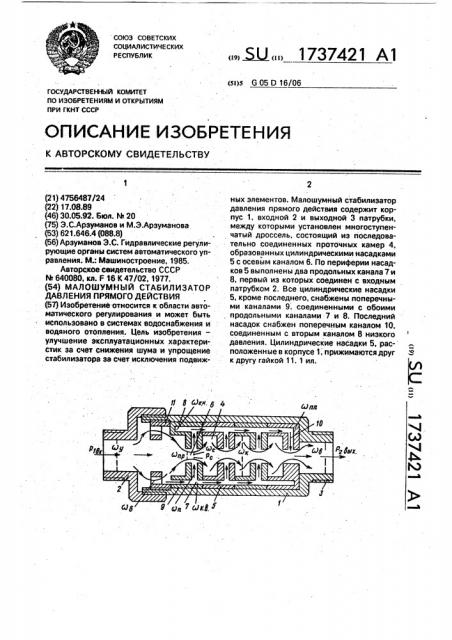

Цель достигается тем, что в стабилизаторе, состоящем из цилиндрического корпуса с входным и выходным патрубками и установленного между ними дросселя, последний состоит из последовательно с оеди не н н ых камер, образованных цилин-. дрическими насадками, по периферии которых выполнены два продольных канала, первый из которых соединен с входным патрубком, причем все цилиндрические насадки, кроме последнего, снабжены сквозными поперечными каналами, соединенными с обеими каналами, а последний насадок снаб,жен поперечным каналом, соединенным со вторым продольным каналом, На чертеже изображен предлагаемый стабилизатор давления, общий вид, разрез.

Малошумный стабилизатор давления прямого действия содержит корпус 1, вход ной 2 и выходной 3 патрубки соответственно с площадями поперечных сечений ву и

15 в . Между патрубками установлен многоступенчатый дроссель, состоящий из последовательно соединенных проточных камер

4 с площадью сечений вк, образованных цилиндрическими насадками 5 с осевым каналом 6, имеющим сечение ob,p.

По периферии насадков 5 выполнены два продольных канала 7 и 8, первый из которых высокого давления с площадью сечения в .8 соединен с входным патрубком

2. Все цилиндрические насадки 5, кроме последнего, снабжены сквозными поперечными каналами 9 с площадью сечения в,, соединенными с обоими продольными каналами 7 и 9. Последний насадок снабжен поперечным каналом 10 с сечением в,.п., соединенным со вторым каналом 8 низкого давления с площадью сечения в .н..

Цилиндрические насадки 5, располо20 женные в корпусе 1, прижимаются друг к другу с помощью гайки 11, Малошумный стабилизатор давления работает следующим образом.

При открытии запорного органа на выходе стабилизатора, благодаря разности давлений (annex — P2ssix) = Л Р, происходит движение среды через насадки, при этом в осевых каналах 6 образуется кольцевая изолированная полость,с пониженным давлением Р, достигающим при некоторых режимных параметрах движения среды глубокого вакуума.

При увеличении общего перепада давлений Л Р уменьшается соответственно и давление Рс в с>катом потоке в,, что в свою очередь приводит к увеличению разности (Ркл — Рк.н) = Л Рм.к. между давлениями среды в каналах 7 и 8, благодаря чему образуется поперечный поток среды, пересекающий основной поток, движущийся по осевым каналам 6. Этот поперечный поток создает сопротивление движущемуся по осевым каналам 6 основному потоку.

При малых значениях перепада давлений Л Р поперечный поток слабо влияет на движение основного потока, проходящего через осевые каналы в насадках, и значение стабилизируемого давления Р2 практически не отличается от его заданного расчетного

50 значения.

С увеличением перепада Л Р за счет увеличения давления ЛР18х, давление Р в кольцевой изолированной полости, а следовательно, и в канале 6, существенно умень55 шаясь, приводят также к значительному увеличению перепада давлений Л Рп.< между каналами 7 и 8, что в своа очередь увеличивает сопротивление поперечного потока движению основного потока по осевым ка1737421

Составитель 3,Арзуманов

Редактор M. Недолуженко Техред М.Моргентал Корректор С;Шевкун

Заказ 1891 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул.Гагарина, 101 налам 6. При этом расход среды через регулятор давления изменяется в небольших пределах, а следовательно также незначительно изменяется значение стабилизируемого давления Pz.

Благодаря циркуляции поперечного потока через поперечные каналы 9 и каналы 7 и 8 и 10 происходит торможение движению основного потока, приводящее к поддержанию значения стабилизируемого давления

Pz в заданных допустимых пределах.

Таким образом, с помощью простейших дросельных элементов, рассчитанных по предлагаемой ниже методике, возможно поддержание зада нного значения стабилизируемого Р2 в допустимых для конкретных условий эксплуатации пределах. при изменении давления Р18х в весьма широком диапазоне.

Использование многоступенчатого дросселирования потока, проходящего через устройство, позволяет увеличить площади проходных сечений дроссельных элементов, что в свою очередь предотвращает засорение каналов. Кроме того, многоступенчатое дросселирование и ввод поперечного потока в зону пониженного давления в осевые каналы 6 насадков 5 исключает явление кавитации при движении . жидкости и критическое течение газа в элементах стабилизатора давления, что в совокупности приводит к ослаблению шума и вибраций при высоких параметрах {давление, расход, температур) движущейся среды.

5 За счет предлагаемой - совокупности признаков достигается повышение надежности, упрощение конструкции, уменьшение габаритов и массы, а следовательно. материалоемкости устройства.

10 Формула изобретения

Малошумный стабилизатор давления прямого действия, состоящий из цилиндрического корпуса с входным и выходным патрубками и установленного между ними

15 дросселя,отл и чающий с ятем,что,с целью улучшения эксплуатационных характеристик за счет снижения шума и упрощения стабилизатора за счет исключения подвижных элементов, дроссель состоит из

20 последовательно соединенных проточных камер, образованных цилиндрическими насадками, по периферии которых выполнены два продольных канала, первый из которых

; соединен с входным патрубком, причем все

25 цилиндрические насадки, кроме последнего, снабжены сквозными поперечными каналами, соединенными с обоими продольными каналами, а последний насадок снабжен поперечным каналом, соединенным с вторым

30 продольным каналом.
