Машина для мойки посуды

Машина для мойки посуды

Иллюстрации

Показать все

Реферат



Изобретение относится к бытовому кухонному оборудованию, а также может быть использовано в небольших пунктах общественного питания. Цель - повышение надежности и безопасности в обслуживании. Изобретение не содержит электрической части и приводится в действие за счет напора в водопроводной сети. Под кассетой расположен трубчатый разбрызгиватель, который может быть соединен с плунжерным регулятором режимов работы и системой подачи моющей жидкости, а под разбрызгивателем горизонтально укреплен вращающийся лопастной разбрызгиватель с гидроприводом. 2 з.п.ф-лы, 3 ил.

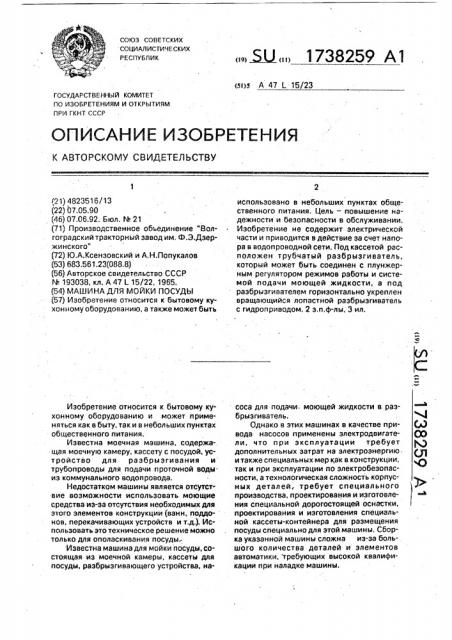

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (s>>s А 47 L 15/23

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4823516/13 (22) 07.05.90 (46) 07.06.92. Бюл. М 21 (71) Производственное объединение "Волгоградский тракторный завод им. Ф.Э.Дзержинского (72) Ю.А.Ксензовский и A.Н.Попукалов (53) 683.561.23(088.8) (56) Авторское свидетельство СССР

hh 193038, кл. А 471 15/22, 1965. (54) МАШИНА ДЛЯ МОЙКИ ПОСУДЫ (57) Изобретение относится к бытовому кухонному оборудованию, а также может быть

Изобретение относится к бытовому кухонному оборудованию и может применяться как в быту, так и в небольших пунктах общественного питания.

Известна моечная машина, содержащая моечную камеру, кассету с посудой, устройство для разбрызгивания и трубопроводы для подачи проточной воды из коммунального водопровода.

Недостатком машины является отсутствие возможности использовать моющие средства из-за отсутствия необходимых для этого элементов конструкции (ванн,. поддонов, перекачивающих устройств и т.д.). Использовать это техническое решение можно только для ополаскивания посуды.

Известна машина для мойки посуды, состоящая из моечной камеры, кассеты для посуды, разбрызгивающего устройства, на, ЫХ,, 1738259 А1 использовано в небольших пунктах общественного питания. Цель — повышение надежности и безопасности в обслуживании.

° Изобретение не содержит электрической части и приводится в действие за счет напора в водопроводной сети. Под кассетой расположен трубчатый разбрызгиватель, который может быть соединен с плунжерным регулятором режимов работы и системой подачи моющей жидкости, а под разбрызгивателем горизонтально укреплен вращающийся лопастной разбрызгиватель с гидроприводом. 2 з.п.ф-лы, 3 ил. соса для подачи. моющей жидкости в разбрызгиватель. 4

Однако в этих машинах в качестве при- () вода насосов применены электродвигате- QQ ли, что при эксплуатации требует дополнительных затрат на электроэнергию у и также специальных мер как в конструкции, так и при эксплуатации по электробезопасности, а технологическая сложность корпусных деталей,. требует специального производства, проектирования и изготовления специальной дорогостоящей оснастки, проектирования и изготовления специальной кассеты-контейнера для размещения посуды специально для этой машины. Сборка указанной машины сложна из-за большого количества деталей и элементов автоматики, требующих высокой квалификации при наладке машины.

1738259

Наиболее близким технологическим решением к изобретению является машина для мойки посуды в бытовых условиях, состоящая из корпуса с поддоном для моющего раствора, держателей посуды, насоса с электродвигателем для подачи и рециркуляции моющего раствора и крестообразного разбрызгивателя, состоящего из двух взаимно перпендикулярных дренированных трубок горизонтальной и вертикальной Гобразной, сидящих на одной оси.

Недостатками указанной машины являются необходимость применения специаль н ых мер электрозащиты в связи с применением электродвигателя, отсутствие возможности ополаскивания посуды проточной водой иэ водопроводной магистрали, эксплуатационное неудобство, вызванное KOHGTpóêöëåé крестообразного разбрызгивателя, что усложняет загрузку посуды, кроме того громоздкая конструкция разбрызгиватеч, и движно закрепленная в стакане выходного штуцера tl300cB через подшипник скольжения, ненадежна из-за нахождения постоянно в загрязненном М0ющем растворе.

b =nbt0 изобретения является повышение надежности и безопасности в обслуживании машины для мойки посуды в бытовых условиях.

Поставленная цель достигается тем, что в посудомоечной машине, содержащей корпус„поддон, камеру, кассету с посудой в качестве привода раэбрыэгивателя макицей жидкости применен гидрамотор, работающиЙ 0Т потока (холодной ttfltt гОрячей воды) коммунального водопровода, что позволяет

; применить поддон для смеси моющих средств с водой, переключение потока воды с гидроматора на устройство для ополаскивания, На фиг,1 показана машина,:общий вид, разрез; на фиг.2 — плунжерный регулятор режимов работы машины, разрез; на фиг,3 — система душевого ополаскивающего устройства.

Бытовая посудомоечная машина содержит корпус 1, в котором находится поддон

2. На поддоне 2 снизу установлены и закреплены гидрамотар в плунжерным регуляторам 4 режимов работы. Гидромотар состоит из корпуса 3, 5, гидрасепаратора 6, турбинки 7. Регулятор режимов работы выполнен в виде плунжернага крана и состоит из центральной трубки — основного канала, двух патрубков 8 и 9, перпендикулярных основному каналу, расположенных на расстоянии одной манжеты 1О и развернутых один относительно другого на 90 (на фиг.2

55 эти патрубки для наглядности развернуты на 180")

В основном канале находятся шток 13 с закрепленными манжетами 10 и втулкой 11, с торца основной канал закрыт гайкой 12.

Сверху на поддоне 2 установлены и закреплены клапан 14 слива; разбрыэгиватель— душевая система 15 для ополаскивания, кассета 16 для посуды, фильтр 17 грубой очистки, предохраняющий от засорения двухлопастной разбрыэгиватель 18, закрепленный HB валу 5 гидромотора, Сверху на поддон 2 внутрь корпуса 1 вставлена камера-крышка 19, в две боковые противоположные стенки которой вставлены пла- . стины 20 иэ прозрачного оргстекла, Загрузочное окно 21 закрыта полиэтиленовой пленкой-шторкой 22, которая отодвигается с помощью капронового шнура 23, шторка закреплена на двух стержнях 24, устанавливаемых в два верхних и два нижHNx ) гольника 25 в углах 38t p 0 H0t 0 оКНВ.

Над верхними угольниками установлен козырек 26 для стекания моющей жидкости внутрь камеры-крышки. Корпус 1, поддон 2 и камера-крышка 19 выполнены из легкого листового металла. Указанные детали, а также основные детали гидромотара 3 могут быль изготовлены-иэ конструкцианной пластмассы, Снаружи на корпусе 1 установлены две ручки 27 и 28 для обеспечения удобства при перестановках машины, одна ручка 28 выполняет функци о клавиши переключения режима работы. Фиксацию положения кланиши-ручки в нажатом положении (ополаскивание) выполняет секторный паз 29 с . выемкой для оси в ручке и пружина 30 на штоке 13 плунжерного регулятора 4. Втулкаупор 31, закрепленная на штоке 13 плунжернага регулятора, при нажатии ручки-клавиши отжимает клапан 14 слива, прижатый в исходном положении пружиной

32. Внизу в корпусе 1 установлен дренажный патрубок 33, к которому подсоединен шланг слива моющей жидкости, в раковину канализации (не показанo), Г10судомоечная машина работает следующим образом.

Шнуром 23 отодвигают шторку 22 и через загрузочное окно 21 на кассету 16 устанавливают посуду, в поддон 2 наливают раствор моющего средства (1,5-2 литра), после этага заштаривают загрузочное ОкнО. К входному 8 и дренажному 33 патрубкам подсоединяют шланги.,Шланг входного патрубка подсоединяют к крану коммунальнога водопровода, а шланг дренажного патрубка опускают в раковину, Открывают кран холодной воды каммунальнога водопровода.

Проходящим потоком воды гидрамотор 3

1738259 вращает разбрызгиватель 18, который за счет вращения подает моющий раствор на посуду. Качество мойки наблюдают через стекла 20. По окончании мойки нажатием на 5 ручку-клавишу 28 плунжерный регулятор 4 подает горячую воду из водопровода в разбрызгиватель — душевую систему 15, производят ополаскивание, при ополаскивании. клапан 14 слива отжат, моющая жидкость 10 стекает на дно корпуса и через дренажный патрубрк 31 в канализацию.„ .. Применение гидромотора в посудомоечной машине позволяет снизить затраты на ее изготовление, предложенная конст- 15 рукция не содержит остродефицитных материалов. Конструкция деталей не требует сложных технологических процессов, вся обработка осуществима на универсальном оборудовании (прессы для штамповки, то- 20 карные универсальные станки с ЧПУ). Конструкция проста и може.: разбираться и собираться в условиях эксплуатации. Отсутствие в машине электродвигателя позволя25

5 Р2Ю ет повысить надежность и безопасность в обслу>кивании. а также сэкономить электроэнергию, Формула изобретения

1. Машина для мойки посуды включающая корпус с поддоном, кассету для установки посуды. трубчатый разбрызгиватель, расположенный под кассетой, и систему подачи моющей жидкости, о т л и ч э ю щ ая с я тем, что, с целью повышения надежности и безопасности в обслуживании, она снабжена горизонтально расположенным под трубчатым разбрызгивателем лопастным разбрызгивателем с гидроприводом, соединенным с системой подачи моющей жидкости через регулятор режимов работы.

2. Машина по и 1, о т л и ч а ю ща я с я тем, что гидропривод расположен в поддоне и представляет собой гидромотор.

3. Машина по п.1, о т л и ч а ю щ э я с я тем, что регулятор режимов работы выполнен в виде плунжера и сообщен с трубчатым разбрызгивателем.

1738259
