Реферат

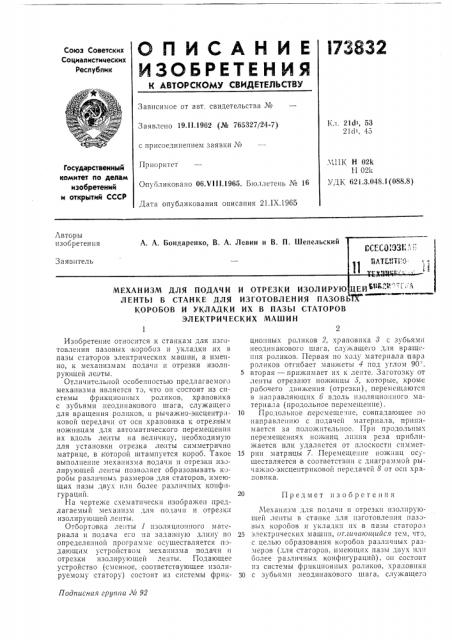

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

1<л. 21dI, 53

21с1г, 45

Заявлено 19.11.1962 (№ 765327/24-7) с присоединением заявки №

М111К H 02k

Н 021

УДК 621.3.048,1(088.8) Приоритет

Государственный комитет по делам изобретений и открытий СССР

Опуоликовано 06Х!1!.1965. Бюллетень ¹ 16

Дата опубликования описания 21.1Х.1965

ЛЕНТЫ В СТАНКЕ ДЛЯ ИЗГОТОВЛЕНИЯ ПАЗОВ

КОРОБОВ И УКЛАДКИ ИХ В ПАЗЪ| СТАТОРОВ

ЭЛ ЕКТР И Ч ЕСК ИХ МАШ И Н

1 2

Предмет изобретения

Подписная арупгга Л3 92

Изобретение относится к станкам для изготовления пазовых коробоз и укладки их з пазы статоров электрических машин, а именно, к механизмам подачи и отрезки изолирующей ленты, Отличительной особенностью предлагаемого механизма является то, что он состоит из системы фрикционных роликов, храповика с зубьями неодинакового шага, служащего для вращения роликов, и рычажно-эксцентриковой передачи от оси храповика к отрезным ножницам для автоматического перемещения их вдоль ленты на величину, необходимую для установки отрезка легаты симметрично матрице, .в которой штампуется короб. Такое выполнение механизма подачи и отрезки изолирующей ленты позволяет образовывать 1<пробы различных размеров для статоров, имеющих пазы двух или более различных конфигурацийй.

На чертеже схематически изображен .предлагаемый механизм для подачи и отрезки изолирующей ленты.

Отбортовка ленты 1 изоляционного материала и подача его иа заданную длину 110 определенной программе осуществляется подающимм устройством механизма подачи и отрезки изолирующей ленты. Подающее устройство (сменное, соответствующее изолируемому статору) состоит из системы фрикционных роликов 2, храповика 3 с зубьями неодинакового шага> elf æàùå"Î для Вращенияя роликов. Первая по ходу материала пара роликов отгибает манжеты 4 под углом 90, вторая — прижимает их к ленте. Заготозку от ленты отрезают ножницы 5, которые, кроме рабочего движения (отрезки), перемещаются в направляющих 6 вдоль изоляционного материала (продо IbHое перемещение).

10 Продольное,перемещение, совпадающее по направлению с подачей материала, принимается за положительное. При продольных перемещениях ножниц линия реза приближается или удаляется от плоскости симмет15 рии матрицы 7. Перемещегние ножнггц осуществляегся в соответствии с диаграммой рычажпо-эксцетттриковой передачей 8 от оси храповпка.

Механизм для подачи и огрезки изоли)зующей ленты в станке для изготовления пазовых коробов и укладки их в пазы статороз

25 электрических машин, отличаюигийся тем, ITO, с целью образования коробов различных размеров (для статоров, имеющих пазы дьух илн оолее различных конфигураций), огн состоит из системы фрикционных ролико в, храловика

30 с зубьями неодинакового шага, служащего

173832

Составитель И. Кондрашова

Редактор П. Вербова Техред А. А. Камышникова Корректор Л. Е, Марисин

Заказ 2513/16 Тираж 1300 Формат бум. 60 90 /8 Объем 0,13 пзд. л. Цена 5 кon.

ЦНИИПИ Государственного комитета ио делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 для вращения роликов, и рыча кно-эксцентриковой передачи эт оси храповика к отрезным

hî>KHèöàì для автоматического перемещения нх вдоль ленты на величину,.пеобходимуго для установки отрезка ленты симметрич Io матрице, в которой штам пуется короб,
