Гидравлический классификатор зернистых материалов

Гидравлический классификатор зернистых материалов

Иллюстрации

Показать все

Реферат



Использование: при гидравлической классификации твердых материалов. Сущность изобретения: внутри цилиндрического корпуса (К) 1 установлены с возможностью вращения разделительные камеры (РК) 15. Устройство включает вал 8 с приводом 9 и вращения и патрубок (П) 22 для подачи материала в К 1. Последовательно в нижней части К 1 установлены разгрузочные П 4. На днище 2 соосно К1 расположена коническая насадка 6. С насадкой 6 соединен П 5 отвода жидкости. Внутри К 1, соосно ему, установлена цилиндрическая обечайка 12, соединенная с валом 8. При этом РК 15 выполнены из установленных на внешней стороне обечайки 12 с зазором к К1 и днищу 2 радиальных пластин 14. П 4 установлены О

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 03 В 5/62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4817047/03 (22) 23.04.90 (46) 07.06.92. Бюл. 3Ф 21 (71) Таллиннский политехнический институт (72) А.Н. Томанок, А.Й. Алоп и К.P. Кэнк (53) 622.751(088.8) (56) Авторское свидетельство СССР

М 476024, кл. В 03 В 3/45, 1974.

Авторское свидетельство СССР

Nþ 1623758, кл. В 03 В 5/62, 1989. (54) ГИДРАВЛИЧЕСКИЙ КЛАССИФИКАТОР ЗЕРНИСТЫХ МАТЕРИАЛОВ (57) Использование: при гидравлической

;. классификации твердых материалов. Сущ„„5U 1738358 А1 ность изобретения: внутри цилиндрического корпуса (К) 1 установлены с возможностью вращения разделительные камеры (PK)

15. Устройство включает вал 8 с приводом 9 и вращения и патрубок (П) 22 для подачи материала в К 1. Последовательно в нижней части К 1 установлены разгрузочные П 4. На днище2соосно К1 расположена коническая насадка 6. С насадкой 6 соединен П 5 отвода жидкости. Внутри К 1, соосно ему, установлена цилиндрическая обечайка 12, соединенная с валом 8. При этом РК 15 выполнены из установленных на внешней стороне обечайки 12 с зазором к К 1 и днищу

2 радиальных пластин 14. П 4 установлены

1738358

10

30 в нижней части днища 2 по окружности, В насадке 6 выполнены отверстия 10. Вал 8 установлен посредством подшипника 7 на насадке 6. При этом П 22 установлен в верхней части К 1, над PK 15, а днище 2 выполнено в виде установленного меньшим основанием вверх усеченного конуса. На на.садке 6 может быть установлена коническая воронка 11. Возможно снабжение пластин

14 эластичными лопатками 16, прикрепленИзобретение относится к устройствам для гидравлической классификации твердых материалов и может быть использовано в строительной, химической и других отраслях промышленности.

Известен гидравлический классификатор зернистых материалов, содержащий цилиндрический корпус, установленные . внутри корпуса с возможностью вращения разделительные камеры. в аиде кольцевых каналов, выполнЕнные из изогнутых пластин. и крышку, установленную над корпусом, снабженную кольцевыми пластинами, нижние кромки которых установлены с воэможностью одновременного контакта с соответствующими верхними кромками изогнутых плаСтин разделительных камер.

В нижней части корпуча расположены разгрузочные патрубки, а соосно корпусу установлена коническая насадка, Соотношение скорости падения частицы гидравлической крупности и скорости центробежного движения от центра к периферии регулируют частотой вращения привода. Частицы материала имеют криволинейные траектории движения выпуклостью вниз. Во время работы классификатора происходит перераспределение частиц различной крупности в радиальном направлении при увеличении крупности частиц от центра к периферии. Для того, чтобы частицы материала попадали в соответствующие разделительные камеры, образующие верхних кромок изогнутых пластин выполнены по криволинейным поверхностям, соответствующим траекториям движения частиц.

Известный классификатор характеризуется недостаточной эффективностью классификации. Число и параметры выделяемых фракций ограничены количеством и конструктивными параметрами разделительных камер. Из-за паразитных течений трудно обеспечить необходимый фракционный состав и точность классифицирования. Извеными к внешним торцам пластин 14. Между внешними торцами соседних пластин 14 могут быть установлены эластичные оболочки

17. Материал загружают в питатель 19, а К 1 заполняют жидкостью. Материал поступает во вращающиеся PK 15 через П 22. Под действием гравитационных сил частицы оседают в различных точках по периферии днища 2 и разгружаются в разные П 4.

3 з.п.ф-лы, 3 ил. стный классификатор работает в непрерывном режиме, что снижает его производительность.

Целью изобретения является повышение эффективности классификации.

Поставленная цель достигается тем, что гидравлический классификатор зернистых материалов, содержащий цилиндрический корпус, установленные внутри корпуса с, возможностью вращения разделительной камеры, вал с приводом вращения, патрубок для подачи материала в корпус, установленные последовательно в нижней части корпуса разгрузочные патрубки и расположенную на днище корпуса соосно корпусу коническую насадку, снабжен соединенным с конической насадкой патрубком отвода жидкости и установленной внутри корпуса соосно ему и соединенной с валом конической обечайкой, при этом днище корпуса выполнено в виде установленного меньшим основанием вверх усеченного конуса, а разделительные камеры выполнены из установленных на внешней стороне обечайки с зазором к корпусу и днищу радиальных пластин, а разгрузочные патрубки установлены в нижней части днища по окружности, причем в насадке выполнены отверстия, а вал установлен посредством подшипника на насадке, при этом патрубок для подачи материала установлен в верхней части корпуса над разделительными камерами. На насадке может быть установлена коническая воронка, а к внешним торцам радиальных пластин могут быть прикреплены эластичные лопатки или между внешними торцами соседних радиальных пластин установлены эластичные оболочки..

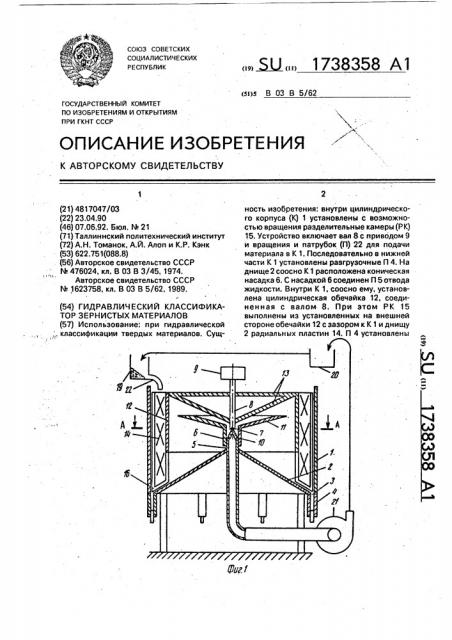

На фиг,1 показан гидравлический классификатор зернистых материалов, общий вид; на фиг.2 — разрез А-А на фиг.1; на фиг,3 — фрагменты разделительных камер. иллюстрирующие применение на торцах радиальных пластин эластичных лопаток и оболочек.

1738358

10 в корпус, установленные последовательно в

Гидравлический классификатор зернистых материалов содержит цилиндрический корпус 1 с днищем 2, выполненным в виде установленного меньшим основанием вверх усеченного конуса, В нижней части днища 2 выполнены по окружности отверстия 3, под которыми установлены разгрузочные патрубки 4. В вершине днища 2 расположен вертикальный патрубок 5 отвода жидкости с конической насадкой 6, верх- 5 ний конец которой служит опорной пятой подшипника 7 вала 8 привода 9 вращения.

В конической насадке 6 выполнены для обеспечения равномерности отсоса жидкости ряд отверстий 10, а на насадку 6 может быть установлена коническая воронка 11.

Внутри цилиндрического корпуса 1 расположена цилиндрическая обечайка 12, соединенная посредством конической обечайки

13 с валом 8. На внешней стороне обечайки

12 установлены с зазором к корпусу 1 и днищу 2 радиальные пластины 14. Цилиндрическая обечайка 12 вместе с радиальными пластинами 14 образует в цилиндрическом корпусе вращающиеся разделительные камеры 15. К внешним торцам радиальных пластин 14 могут быть прикреплены для уплотнения эластичные лопатки 16 либо между внешними торцами соседних радиальных пластин 14 могут быть установлены эластичные оболочки 17, образующие замкнутые разделительные камеры

18, Над цилиндрическим корпусом 1 установлен питатель 19 классифйцируемого материала, соединенный с емкостью 20 сливной жидкости, которая посредством насоса 21 связана с патрубком 5 отвода жидкости, Питатель 19 снабжен патрубком 22 подачи материала, установленным в верхней части корпуса 1 над разделительными камерами 15.

Классификатор работает следующим образом.

Классифицируемый материал загружают в питатель 19, а корпус 1 заполняют жидкостью. Затем включают привод 9 вращения и насос 21. Поступающая из емкости

20 сливной жидкости струя смывает непрерывно из питателя 19 классифицируемый материал через патрубок 22 подачи материала во вращающиеся разделительные камеры 15. Частицы материала под действием гравитационных сил осаждаются в зависи. мости от размера и плотности в разных точках по периферии конического днища 2 и попадают через отверстия 3 в разные разгрузочные патрубки 4. При этом частицы материала вытесняют некоторый объем жидкости, который поступает в коническую воронку 11 и через насадку 6 с отверстиями

10 по патрубку 5 для отвода жидкости посредством насоса 21 периодически перекачивается в емкость 20 сливной жидкости

Гидравлический классификатор зернистых материалов позволяет за счет возможности варьирования периодом вращения приводного вала с разделительными камерами и уровнем жидкости в корпусе получить разные варианты фракций в пределах от нескольких микронов до нескольких миллиметров. Конструкция разделительных камер способствует уменьшению паразитных течений, а именно местных турбулентных и конвективных потоков, что повышает точность классификации.

Формула изобретения

1.Гидравлический классификатор зернистых материалов, включающий цилиндрический корпус с днищем, установленные внутри корпуса с воэможностью вращения разделительные камеры, вал с приводом вращения, патрубок для.подачи материала нижней части корпуса разгрузочные патрубки, расположенную на днище соосно с корпусом коническую насадку, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности классификации, он снабжен соединенным с конической насадкой патрубком отвода жидкости и установленной внутри корпуса соосно с ним и соединенной с валом цилиндрической обечайкой, при этом разделительные камеры выполнены из установленных на внешней стороне обечайки с зазором к корпусу и днищу радиальных пластин, а разгрузочные патрубки установлены в нижней части днища по окружности, причем в конической насадке выполнены отверстия, а вал установлен посредством подшипника на насадке, при этом патрубок для подачи материала установлен в верхней части корпуса над разделительными камерами, а днище выполнено в аиде установленного меньшим основанием вверх усеченного конуса.

2.Классификатор по п.1, о т л и ч а юшийся тем, что он снабжен установленной на насадке конической воронкой, 3.Классификатор по п.1„. о т л и ч а юшийся тем, что он снабжен прикрепленными к внешним торцам радиальных пластин эластичными лопатками.

4.Классификатор по п.1, о т л и ч а юшийся тем, что он снабжен установленными между внешними торцами соседних радиальных пластин эластичными оболочками.
