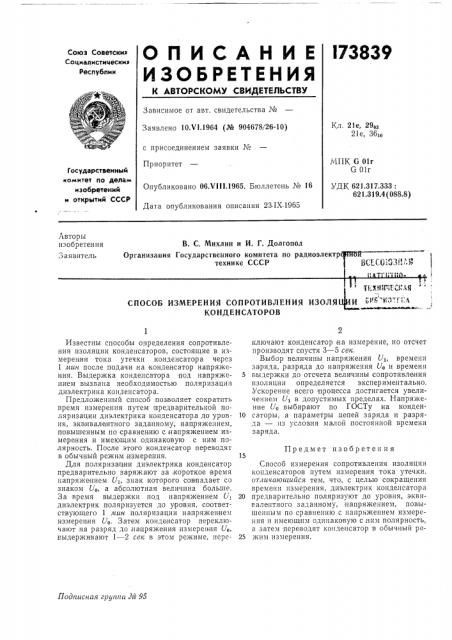

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

l73839

Союз Советскил

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 10.Ч1.1964 (№ 904678/26-10) Кл, 21е, 29оз

21е, Збго с присоединением заявки №

Приоритет

МПК С Olr

G Olr

УДК 621.317.333:

621.319.4 (088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 06Х!11.1965. Бюллетень № 16

Дата опубликования описания 23 IX.1965

Авторы изобретения

3 аявитель

В. С. Михлин н И. Г. Долгопол

Организация Государственного комитета по радиоэлектр технике СССР

Ф 1 ° ° 1

Т1,"ХНИ -ТЖАЯ

СПОСОБ ИЗМЕРЕНИЯ СОПРОТИВЛЕНИЯ ИЗОЛЯ И 1 "-"11". -4

КОНДЕНСАТОРОВ

Предмет изобретения

Подписная грггггпа № 95

Известны способы определения сопротивления изоляции конденсаторов, состоящие в измерении тока утечки конденсатора через

1 анин после подачи на конденсатор напряжения. Выдержка конденсатора под напряжением вызвана необходимостью поляризации диэлектрика конденсатора.

Предложенный способ позволяет сократить время измерения путем предварительной поляризации диэлектрика конденсатора до уровня, эквивалентного заданному, напряжением, повышенным по сравнению с напряжением измерения и имеющим одинаковую с ним полярность. После этого конденсатор переводят в обычный режим измерения, Для поляризации диэлектрика конденсатор предварительно заряжают за короткое время напряжением U>, знак которого совпадает со знаком Uo, а абсолютная величина больше.

За время выдержки под напряжением U.« диэлектрик поляризуется до у ровня, соответствующего 1 мин поляризации напряжением измерения U<. Затем конденсатор переключают на разряд до,напряжения измерения U<, выдерживают 1 — 2 сек в этом режиме, переключают конденсатор на измерение, но отсчет производят спустя 3 — 5 сек.

Выбор величины напряжения U>, времени за ряда, разряда до напряжения Up и времени

5 гыдержки до отсчета величины сопротивления изоляции определяется экспериментально.

Ускорение всего процесса достигается увеличением Ui в допустимых пределах. Напряжение U< выбирают по ГОСТУ на конден10 саторы, а параметры цепей заряда и разряда — пз условия малой постоянной времени заряда, Способ измерения сопротивления изоляции конденсаторов путем изморен ия тока утечки, отгичаюигийся тем, что, с целью сокращения времени измерения, диэлектрик конденсатора

20 предварительно поляризуют до уровня, эквивалентного заданному, .напряжением, повышенным по сравнению с напряжением измерения п имеющим одинаковую с ним полярность, а затем переводят конденсатор в обычный ре25:ким измерения.
