Реферат



Использование: для гибки труб, применяемых в машиностроении в качестве трубчатых кронштейнов, Изобретение является усовершенствованием устройства, описанного в авт. св. № 670357. Гибочные ручьи, образованные соответствующей парой гибочных и опорных роликов, на гибочном ролике в виде симметричного относительно его плоскости симметрии торового участка, сопряженного с кольцевой плоскостью со стороны, противоположной станине, а на опорном - в виде торового участка со стороны станины и сопряженного с ним в плоскости симметрии гибочного ролика цилиндрического участка, обеспечивают сьем согнутой трубы при гибке П-образных деталей.2 ил.

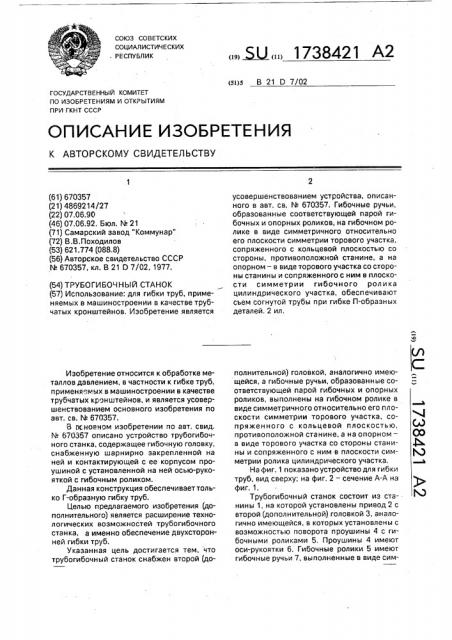

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 21 D 7/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) 670357 (21) 4869214/27 (22) 07.06.90 (46) 07.06.92. Бюл. № 21 (71) Самарский завод "Коммунар" (72) B.Â.Ïîõîäèëîâ (53) 621.774 (088,8) (56) Авторское свидетельство СССР № 670357, кл. B 21 D 7/02, 1977. (54) ТРУБОГИБОЧНЫЙ СТАНОК (57) Использование: для гибки труб, применяемых в машиностроении в качестве трубчатых кронштейнов, Изобретение является

Изобретение относится к обработке металлов давлением, в частности к гибке труб, применяемых в машиностроении в качестве трубчатых кронштейнов, и является усовершенствованием основного изобретения по авт. св. № 670357.

В основном изобретении по авт. свид.

¹ 670357 описано устройство трубогибочного станка, содержащее гибочную головку, снабженную шарнирно закрепленной на ней и контактирующей с ее корпусом проушиной с установленной на ней осью-рукояткой с гибочным роликом.

Данная конструкция обеспечиваеттолько Г-образную гибку труб.

Целью предлагаемого изобретения (дополнительного) является расширение технологических возможностей трубогибочного станка, а именно обеспечение двухсторонней гибки труб.

Укаэанная цель достигается тем, что трубогибочный станок снабжен второй (до„„5U„„1738421 А2 усовершенствованием устройства, описанного в авт. св. № 670357. Гибочные ручьи, образованные соответствующей парой гибочных и опорных роликов; на гибочном ролике в виде симметричного относительно его плоскости симметрии торового участка, сопряженного с кольцевой плоскостью со стороны, противоположной станине, а на опорном — в виде торового участка со стороны станины и сопряженного с ним в плоскости симметрии гибочного ролика цилиндрического участка, обеспечивают съем согнутой трубы при гибке П-образных деталей. 2 ил, полнительной) головкой, аналогично имеющейся, а гибочные ручьи, образованные соответствующей парой гибочных и опорных роликов, выполнены на гибочном ролике в виде симметричного относительно его плоскости симметрии торового участка, сопряженного с кольцевой плоскостью, противоположной станине, а на опорном— в виде торового участка со стороны станины и сопряженного с ним в плоскости симметрии ролика цилиндрического участка.

На фиг. 1 показано устройство для гибки труб, вид сверху; на фиг, 2 — сечение А-А на фиг. 1.

Трубогибочный станок состоит из станины 1, на которой установлены привод 2 с второй (дополнительной) головкой 3, аналогично имеющейся, в которых установлены с возможностью поворота проушины 4 с гибочными роликами 5. Проушины 4 имеют оси-рукоятки 6. Гибочные ролики 5 имеют гибочные ручьи 7, выполненные в виде сим1738421 метричного относительно его плоскости симметрии торового участка, сопряженного с кольцевой плоскостью со стороны, противоположной станине.

Гибочные головки 3 имеют также опорные ролики 8 с гибочными ручьями 9, выполненными в виде торового участка со стороны станины и сопряженного с ним в плоскости симметрии ролика цилиндрического участка.

Трубогибочный станок содержит также регулируемый упор 10 и узел 11 зажима трубы.

Станок работает следующим образом.

Проушины 4 с гибочными роликами 5 за оси-рукоятки 6 выводятся из гибочных головок 3. Труба закладывается в опорные ролики .8 до регулируемого упора 10 и фиксируется узлом 11 зажима. Проушины 4 за оси-рукоятки 6 вводятся в гибочные головки 3. Затем включается привод 2 гибочного станка, с помощью которого осуществляется гибка трубы на требуемый угол (180"), при этом гибочные ролики 5 обрабатываются вокруг опорных роликов 8. Закончив операцию гиба, съем согнутой трубы осуществляется в обратном порядке.

Выполнение трубогибочного станка с второй (дополнительной) головкой, аналогично имеющейся, позволило обеспечить двухстороннюю гибку труб и расширить технологические возможности. Выполнение гибочных ручьев, образованных соответствующей парой гибочных и опорных роликов, на гибочном ролике в виде симметричного

5 относительно его плоскости симметрии торового участка, сопряженного с кольцевой плоскостью со сторон, противоположной станине, а на опорном — в виде торового участка со стороны станины и сопряженного

10 с ним в плоскости симметрии гибочного ролика цилиндрического участка, позволило обеспечить легкий съем согнутой трубы.

Формула изобретения

15 Трубогибочный станок по авт. свид.

N670357,,отличающийся тем, что, с целью расширения технологических возможностей за счет выполнения двухсторонней гибки, он снабжен дополнительной

20 головкой, аналогичной имеющейся, каждый гибочный ручей которых, образованный соответствующей парой гибочных и опорных роликов, выполнен на гибочном ролике в виде симметричного относительно его

25 плоскости симметрии торового участка, сопряженного с кольцевой плоскостью со стороны, противоположной станине, а на опорном ролике — в виде торового участка со стороны станины и сопряженного с ним
