Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления вальцовкой компрессорных лопаток. Целью является повышение качества изделий путем повышения его геометрической точности и увеличение производительности за счет обработки изделий с одного установа. В полости каждого из валков (В) 2 иЗ размещены деформирующие вставки (ДВ) 9. Механизм 6-5 их радиального перемещения выполнен в виде клина (К) 10 с выступом (Вс) 11. Привод механизма радиального перемещения выполнен в виде гидроцилиндра со штоком (Ш 14), размещенным в полости В 2 и В 3. На Ш 14 выполнен скрещивающийся с его осью паз 15 для размещения в нем Вс 11 К 10. Обрабатываемая лопатка 20 подается до упора торца замка полки в ДВ 9. Гидроцилиндр перемещает Ш 14, который, взаимодействуя пазом 15 с Вс 11, перемещает К 10 втангенциальном направлении. За счет клиновой поверхности К 10 осуществляет радиальное перемещение ДВ 9. ДВ 9 деформирует косой участок Л 20, после чего клеть с В 2 и В 3 перемещается и осуществляется вальцовка остальной части пера Л 20. Изобретение позволяет существенно снизить трудоемкость изготовления компрессорных лопаток с косым участком за счет обработки косого участка лопатки и ее пера холодной пластической деформацией с одного установа. 4 ил, СО С ч| со Ј СА)

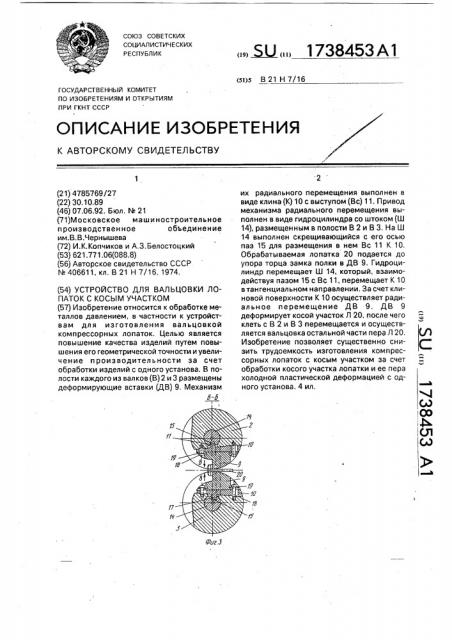

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 B 21 Н 7/16

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А8ТОРСКОМУ С8И4ЕТЕЛЬСТ8У 4

СлЭ

i(. ф

1g (21) 4785769/27 (22) 30.10,89 (46) 07,06.92. Бюл. № 21 (71)Московское машиностроительное производственное объединение им.В.В.Чернышева (72) И,К,Копчиков и А,З.Белостоцкий (53) 621.771.06(088.8) (56) Авторское свидетельство СССР

¹ 440066661111, кл. В 21 Н 7/16, 1974. (54) УСТ Р О Й СТВ О ДЛ Я ВАЛ Ь ЦО В КИ Л ОПАТОК С КОСЫМ УЧАСТКОМ (57) Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления вальцовкой компрессорных лопаток. Целью является повышение качества изделий путем повышения его геометрической точности и увеличение производительности за счет обработки изделий с одного установа. В полости каждого из валков (В) 2 и 3 размещены деформирующие вставки (ДВ) 9, Механизм б-Ю

1. Ж,, 1738453 А1 их радиального перемещения выполнен в виде клина (К) 10 с выступом (Вс) 11. Привод механизма радиального перемещения выполнен в виде гидроцилиндра со штоком (Ш

14), размещенным в полости В 2 и В 3. На Ш

14 выполнен скрещивающийся с его осью паз 15 для размещения в нем Вс 11 К 10.

Обрабатываемая лопатка 20 подается до упора торца замка полки в ДВ 9. Гидроцилиндр перемещает Ш 14, который, взаимодействуя пазом 15 с Вс 11, перемещает К 10 втангенциальном направлении. За счет клиновой поверхности К 10 осуществляет радиальное перемещение ДВ 9. ДВ 9 деформирует косой участок Л 20, после чего клеть с В 2 и В 3 перемещается и осуществляется вал ьцовка остальной части пера Л 20, Изобретение позволяет существенно снизить трудоемкость изготовления компрессорных лопаток с косым участком за счет обработки косого участка лопатки и ее пера холодной пластической деформацией с одного установа. 4 ил, 1738453

10

30

50

Изобретение относится к обработке металлов давлением, в частности к устройствам для изготовления вальцовкой компрессорных лопаток, Цель изобретения — повышение качества изделий путем повышения его геометрической точности и увеличение производительности за счет обработки всего изделия с одной установки.

На фиг.1 показано устройство для вальцовки лопаток с косым участком, общий вид; на фиг.2 — разрез А — А на фиг,1; на фиг.3— разрез Б — Б на фиг.2; на фиг.4 — внешний вид лопатки с косым участком (в двух изображениях), Устройство для вальцовки лопаток с косым участком содержит станину 1, валки 2 и

3, размещенные и закрепленные в подвижной клети 4, связанной с приводом в виде силового цилиндра 5, На станине 1 закреплен гидроцилиндр 6 подачи обрабатываемой лопатки с установленным на его штоке

7 узлом 8 захвата. В полости каждого из валков 2 и 3 размещены деформирующие вставки 9 с механизмом их радиального перемещения, выполненного в виде клина 10 с выступом 11. Привод механизма радиального перемещения деформирующих вставок 9 выполнен в виде двухполостного гидроцилиндра 12 с двумя поршнями 13 и общим штоком 14, на котором выполнен скрещивающийся с его осью паз 15 для размещения в нем выступа 11 клина 10, Для остановки клети 4 в положении начала вальцовки служит жесткий упор 16 с приводом от гидроцилиндра 17.

Поджим деформирующих вставок 9 к плоскости клина 10 осуществляется при помощи винтов 18 и тарельчатых пружинных шайб 19 при наладке стана, Устройство работает следующим образом.

Лопатку 20 закрепляют в узле 8 захвата.

После этого опускают в рабочее положение жесткий упор 16 и начинают работу. Валки

2 и 3 вместе с клетью 4 стана движутся прямолинейно возвратно-поступательно за счет тянущего усилия цилиндра 5, одновременно валки получают вращение от четырех пар реечных передач, в которых рейки 21 жестко закреплены на станине 1, а шестерни 22 посажены на валки.

Кинематическая связь между валками 2 и 3 осуществляется за счет шестерен 22, диаметры делительных окружностей которых равны диаметрам валков, Валки также обкатываются один по другому по своим образующим и вместе с тем по плитам 23, закрепленным на станине 1. Плиты 23 создают суммарный натяг, равный 0,5 мм, за счет которого обеспечивается большая жесткость системы, что определяет высокую точность обработки.

B положении валков 2 и 3, показанном на фиг.3, клеть 4 останавливается при помощи жесткого упора 16. Обрабатываемая лопатка 20 поршнем гидроцилиндра 6 подается до упора торца замка полки в деформирующие вставки 9.

Гидроцилиндры 12 верхнего валка 2 перемещают общий шток 14, на котором размещен паз 15, скрещивающийся с его осью.

Паз 15 взаимодействует с выступом 11 клина 10 и перемещает последний в тангенциальном направлении. Клин 10, двигаясь по поверхности полости валка 2, перемещает деформирующую вставку 9 в радиальном направлении (показано стрелками B на фиг.3).

Аналогично работают гидроцилиндры

12 нижнего валка 3, В результате происходит внедрение заходных частей деформирующих вставок 9 верхнего 2 и нижнего 3 валков в тело косого участка 24 лопатки 20. После обработки радиуса перехода косого участка 24 лопатки жесткий упор 16 поднимается и клеть 4 стана продолжает движение, формируя дальнейший профиль пера лопатки 20.

Внедрение заходных частей деформирующих вставок 9 (вальцующих поверхность лопаток 20) осуществляется при остановленных на жестком упоре 16 валках и при этом получают только заходной отпечаток, При снятии жесткого упора 16 валки 2 и

3 вместе с деформирующими вставками 9 продолжают прямолинейное движение, получая при этом вращение от жестко закрепленных реек 21. Профильной частью деформирующих вставок 9 формируют остальную часть лопатки 20.

Реализовать предлагаемое устройство можно на базе вальцовочного стана типа

ВС вЂ” 2.

Использование устройства для вальцовки позволяет существенно снизить трудоемкость изготовления компрессорных лопаток с косым участком путем обработки косого участка лопатки и ее пера холодной пластической деформацией с одного установа и обеспечивает повышение качества лопатки благодаря созданию возможности плавного перехода от косого участка лопатки к ее перу.

Формула изобретения

Устройство для вальцовки лопаток с косым участком, содержащее установленные в станине валки с размещенными в них деформирующими вставками с рабочим профилем для формообразования профиля

1738453 лопатки, привод вращения валков и гидроцилиндр подачи обрабатываемой лопатки с установленным на его штоке узлом захвата, о т л и ч а ю щ е е с я тем, что, с целью повышения качества изделий путем повышения геометрической точности и увеличения производительности за счет полной обработки изделия с одной установки, оно снабжено установленным в каждом валке механизмом радиального перемещения деформирующих вставок с приводом, при этом каждый указанный механизм выполнен в виде клина с выступом, а его привод—

5 в виде двуполостного гидроцилиндра с общим штоком, на котором выполнен скрещивающийся с его осью паз для размещения в нем выступа клина.
