Устройство для пломбирования

Устройство для пломбирования

Иллюстрации

Показать все

Реферат



Изобретение относится для пломбирования и может быть использовано в народном хозяйстве для пломбирования изделий. Цель изобретения - повышение качества пломбирования и одновременного крепления за счет сохранения целостности пломбировочной массы. Устройство резьбовым участком 2 шпильки 1-вставляется в объект 9 пломбирования. Ручка 4, надетая на резьбовой участок 3 шпильки 1, навинчивается на последнюю. Торец шпильки 1 упирается во внутренний выступ ручки 4. Ручка 4 ввинчивается до упора в упругий элемент 6. В полость 5 ручки 4 ставится пломба. Ручка 4 навинчивается на .шпильку 1 и сжимает упругий элемент 6. Торец шпильки 1 при это упрется в кольцо 7. Толкатель 8 выступит через отверстие кольца 7 и выдавит пломбу. Ручка 4 начнет вращаться вместе со шпилькой 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 25 В 7/20

ГОСУДАРСТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7 ,, К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4775085/28 (22) 29.12.89 (46) 07.06.92. Бюл. № 21 (71) Новосибирский завод им. "Коминтерна" (72) Е.И.Жендаренко, Г.Ф.Жуковень и А.Е.Жендаренко (53) 6" 1.751(088.8) (56) Авторское свидетельство СССР

¹684182,,кл. F 16 В 35/00, 1979.

Авторское свидетельство СССР

¹ 721580, кл, F 16 В 35/00, 1980. (54) УСТРОЙСТВО ДЛЯ ПЛОМБИРОВАНИЯ (57) Изобретение относится для пломбирования и может быть использовано в народном хозяйстве для пломбирования изделий.

Цель изобретения — повышение качества

t (19) (11) пломбирования и одновременного крепления эа счет сохранения целостности пломбировочной массы. Устройство резьбовым участком 2 шпильки 1 вставляется в объект

9 пломбирования. Ручка 4, надетая на резьбовой участок 3 шпильки 1, навинчивается на последнюю. Торец шпильки 1 упирается во внутренний выступ ручки 4. Ручка 4 ввинчивается до упора в упругий элемент 6. В полость 5 ручки 4 ставится пломба. Ручка 4 навинчивается на.шпильку 1 и сжимает упругий элемент 6. ТОрец шпильки 1 при это упрется в кольцо 7. Толкатель 8 выступит через отверстие кольца 7 и выдавит пломбу, Ручка 4 начнет вращаться вместе со.шпилькой 1. 1 ил, 1738631 связан толкатель 8, выполненный в виде усеченного конуса.

Устройство для пломбирования работает следующим образом.

Устройство резьбовым участком 2 меньшего диаметра шпильки 1 вставляется в резьбовое отверстие объекта 9 пломбирования. При вращении ручки 4, надетой на резьбовой участок 3 шпильки 1, имеющий больший диаметр, она навинчивается на шпильку 1. При этом торец шпильки 1 большего диаметра упирается во внутренний технологический выступ ручки 4. Ручка 4

10 вращается вместе со шпилькой 1. Устройство ввинчивается в объект 9 пломбирования до упора торца ручки 4 в упругий элемент 6.

В полость 5 ручки 4 наносится мастика и ставится пломба (не показана). При попытке несанкционированного вмешательства в обьект 9 пломбирования путем вывинчивания устройства вращением ручки 4 резьбовой участок 2 шпильки 1 стопорится в объекте 9 пломбирования. Ручка 4 навинчи20 вается на шпильку 1 и сжимает упругий элемент 6. Как только торец шпильки 1, обращенный к полости 5 ручки 4, упрется в

25 кольцо 7, толкатель 8 выступит через отверстие в кольце 7 и выдавит пломбу. При этом ручка 4 начнет вращаться вместе со шпилькой 1.

Формула изобретения

Устройство для пломбирования, содержащее шпильку с двумя резьбовыми участ30 щ е е с я тем, что, с целью повышения качества пломбирования и одновременного

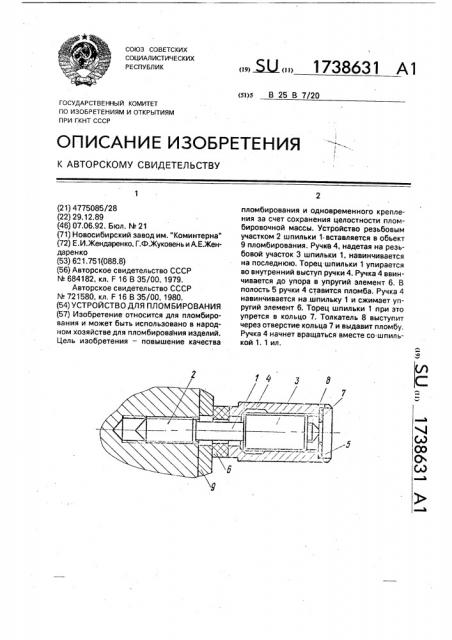

На чертеже изображено устройство для пломбирования, общий вид.

Устройство для пломбирования содержит шпильку 1 с двумя резьбовыми участками 2 и 3 разных диаметра и направления. На резьбовом участке 3 установлена ручка 4 с внутренней ответной резьбой и полостью 5 под пломбу. На торце ручки 4 установлен упругий элемент 6, а в полости 5 ручки 4 закреплено кольцо 7. С торцом шпильки 1, обращенным к полости 5 ручки 4, жестко крепления, резьбовые участки шпильки выполнены с разным диаметром и имеют разное направление резьбы, ручка имеет полость под пломбу, а устройство снабжено

40 упругим элементом, установленным на торце ручки, обращаемом к объекту пломбирования, кольцом, закрепленным в полости ручки, и толкателем в виде усеченного конуса, жестко связанного с торцом шпильки, обращенным к полости ручки.

Составитель Е. Жендаренко

Редактор Л. Гратилло Техред M.Ìîðãåíòàë Корректор С. Черни

Заказ 196? Тираж Подписное

BÍÈÈÏÈ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

А, 3

Изобретение относится к устройствам для пломбирования и может быть использовано в народном хозяйстве для пломбирования изделий.

Известно устройство для пломбирования, содержащее винт с резьбой и пломбировочную чашку с полостью под пломбу, Наиболее близким к изобретению по технической сущности является устройство для пломбирования, содержащее шпильку с двумя резьбовыми участками и установленную на одном из них ручку с внутренней ответной резьбой.

Недостатками данного устройства являются невысокая надежность крепления и низкое качество пломбирования.

Целью изобретения является повышение качества пломбирования и одновременного крепления за счет сохранения целостности пломбировочной массы.

Поставленная цель достигается тем, что в устройстве для пломбирования, содержащем шпильку с двумя резьбовыми участками и установленную на одном из них ручку с внутренней ответной резьбой, резьбовые участки шпильки выполнены с разным диаметром и имеют разное направление резьбы, ручка имеет полость под пломбу, а устройство снабжено упругим элементом, установленным на торце ручки, обращаемом к объекту пломбирования, кольцом, закрепленным в полости ручки, и толкателем в виде усеченного конуса, жестко связанного с торцом шпильки, обращенным к полости ручки.. ками и установленную на одном из них ручку

35 с внутренней ответной резьбой, о тл и ч а ю
