Изобретение относится к оборудованию для продольной распиловки лесоматериалов и может быть использовано в лесопильной промышленности. Сущность изобретения: основание 1 для крепления пильной рамки выполнено в виде рамки 2, нижняя часть которой помещена внутрь станины , а между станиной и боковыми сторонами рамочного основания закреплены подшипники скольжения. 1 з.п. ф-лы, 3 ил

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 В 27 В 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4846071/15 (22) 02;07.90 (46) 07.06.92. Бюл. N. 21 (71) Марийский политехнический институт им; А.M.Ãoðüêîão (72) П.М.Мазуркин и В.В.Жиров (53) 621.933.61(088.8) (56) Авторское свидетельство СССР

N 1211135, кл. В 27 В 3/10, 1983. (54) ЛЕСОПИЛЬНАЯ РАМА (57) Изобретение относится к оборудованию для продольной распиловки лесоматериалов и может быть использовано в лесопильной промышленности. Сущность изобретения: основание 1 для крепления пильной рамки выполнено в виде рамки 2, нижняя часть которой помещена внутрь станины, а между станиной и боковыми сторонами рамочного основания закреплены подшипники скольжения. 1 з,п. ф-лы, 3 ил, 1738644

Изобретение относится к оборудованию для продольной распиловки лесоматериалов и может быть использовано в лесопильной промышленности, Цель изобретения — повышение производительности путем защиты привода от загрязнения.

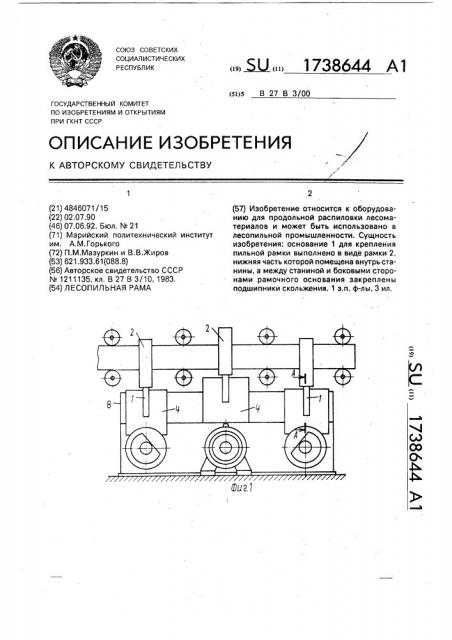

На фиг. 1 изображена предлагаемая лесопильная рама, вид сбоку; на фиг, 2 — сечение А-А на фиг,1; на фиг. 3 — сечение Б-Б на фиг, 2.

Лесопильная рама содержит рамочные основания 1 пильных рамок 2, стойки 3, текстолитовые плиты 4, подшипники 5 трения с проточенными в них кольцевыми канавками

6 и пресс-масленкой 7, крышку 8 надкартерной полости 9 с отверстиями 10 для рамочных оснований 1. Верхняя полость 9 станины отделена от картерной полости 11 перегородкой 12 с отверстиями 13 для стоек

3. Коленчатые валы, соединенные тягами, соединены с электродвигателем.

Лесопильная рама работает следующим образом.

Включается электродвигатель и кривошипные валы получают вращательное движение, которое через стойки 3 и рамочные основания 1 передается пильным рамкам 2, Текстолитовые плиты 4 совершают плоскопараллельное движение и скользят в режиме полужидкостного трения по подшипникам 5

5 трения. В результате опилки и пыль, образованные в процессе резания древесины, не поступают s станину лесопильной рамы.

Формула изобретения

1. Лесопильная рама, содержащая ста10 нину с приводом, кривошипные валы, одноименныеые шейки которых соединены между собой тягами, имеющими основание для крепления пильных рамок, о т л и ч а ю щ ая с я тем, что, с целью повышения произво15 дительности путем защиты привода от загрязнения, основание выполнено в виде рамки, нижняя часть которой установлена внутри станины, а между станиной и боковыми сторонами этой рамки закреплены

20 подшипники скольжения.
