Реферат



Использование; смесители гравитационного типа. Сущность: смеситель содержит приводной смесительный барабан с загрузочно-выгрузочным отверстием, раму с опорой , соединенной с днищем барабана посредством пяты. Он снабжен заслонкой, Барабан выполнен цилиндрическим. Ось пяты расположена эксцентрично оси барабана и составляет с ней острый угол. Заслонка выполнена с периферийным эллипсообразным отверстием. Днище барабана может быть выполнено по форме конуса или сферы. 1 з.п. ф-лы, 4 ил.

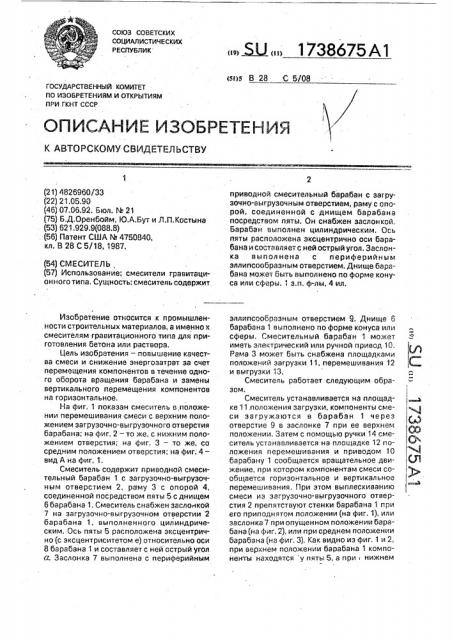

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s В 28 С 5/08! а

) ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4826960/33 (22) 21.05.90 (46) 07.06.92. Бюл. М 21 (75) Б,Д.Оренбойм, Ю.А.Бут и Л.П.Костына (53) 621.929.9(088.8) . -(56) Патент США N. 4756840, кл. В 28 С 5/18, 1987. (54) СМЕСИТЕЛ Ь (57) Использование; смесители гравитационного типа. Сущность: смеситель содержит

Изобретение относится к промышлен. ности строительных материалов, а именно к смесителям гравитационного типа для приготовления бетона или раствора.

Цель изобретения — повышение качества смеси и снижение энергозатрат за счет перемещения компонентов в течение одного оборота вращения барабана и замены вертикального перемещения компонентов на горизонтальное.

На фиг. 1 показан смеситель в,положении перемешивания смеси с верхним положением загрузочно-выгрузочного отверстия барабана; на фиг. 2 — то же, с нижним положением отверстия; на фиг. 3 †.то же, со средним положением отверстия; на фиг. 4— вид А на фиг, 1.

Смеситель содержит приводной смесительный барабан 1 с загрузочно-выгрузочным отверстием 2, раму 3 с опорой 4, соединенной посредством пяты 5 с днищем

6 барабана 1. Смеситель снабжен заслонкой

7 на загрузочно-выгрузочном отверстии 2 барабана 1, выполненного цилиндрическим. Ось пяты 5 расположена эксцентрично (с эксцентриситетом е} относительно оси

8 барабана 1 и составляет с ней острый угол а. Заслонка 7 выполнена с периферийным приводной смесительный барабан с загрузочно-выгрузочным отверстием, раму с опорой, соединенной с днищем барабана посредством пяты. Он снабжен заслонкой, Барабан выполнен цилиндрическим. Ось пяты расположена эксцентрично оси барабана и составляет с ней острый угол, Заслонка выполнена с периферийным эллипсообразным отверстием. Днище барабана может быть выполнено по форме конуса или сферы, 1 з.п. ф-лы, 4 ил. эллипсообразным отверстием 9. Днище 6 барабана 1 выполнено по форме конуса или сферы, Смесительный барабан 1 может иметь электрический или ручной привод 10.

Рама 3 может быть снабжена площадками положений загрузки 11, перемешивания 12 и выгрузки 13.

Смеситель работает следующим образом.

Смеситель устанавливается на площадке 11.положения загрузки, компоненты смеси загружаются в барабан 1 через отверстие 9 в заслонке 7 при ее верхнем положении. Затем с помощью ручки 14 смеситель устанавливается на площадке 12 положения перемешивания и приводом 10 барабану 1 сообщается вращательное движение, при котором компонентам смеси сообщается горизонтальное и вертикальное перемешивания, При этом выплескиванию смеси иэ загрузочно-выгрузочного отверстия 2 препятствуют стенки барабана 1 при его приподнятом положении (на фиг. 1), или заслонка 7 при опущенном положении барабана (на фиг. 2), или при среднем положении барабана (на фиг, 3), Как видно из фиг. 1 и 2, при верхнем положении барабана 1 компокенты находятся у пяты 5, а при нижнем

eормула изобрете что подтвержда положении — у заслонки 7, что д твенно гори

С тел и иводной ет преимущес

1. месител, -выг и заниженных б рабан с-загрузочно- ру месительный а е иовке смесителя н

° ремещение при а площад- - сме чным отверстием, раму с опорои,.соед и ем ра ах. При устан ством пяты с днищ

r,8 13 положения в ру

Ой посред г зка смеси си че- ненн тл ича ющ тл щийсятем,что,с барабана на 1 происходит выгру си барабанл, о т л еси елью повышения качества см еси достигается ц ью вания ния энергозатрат слонко б бм вы пол или нт ично альном и вер- 10 р или компонентов р Р ениях и за счет устранеи ба абана и составляет с ней и ост ый пе итик икальном перемещ нища ара б абана. ос р и и этом засло онка выполнена с р ния залипания смеси у д т ат достига ется за угол, р м эллипсоо р б азным отверстием.

Снижение энергоза р меси к фериины . 1. отл и ч а ю щи и" ентра тяжести смеси

2. Смеситель по и., о но по счет приближения ц изонталь- 15 барабана выполнено ба абана преобладания гор понентов e npoqecce ного перемещения ко орме их смещения.. ме
