Способ контроля вращения печных роликов

Способ контроля вращения печных роликов

Иллюстрации

Показать все

Реферат



Использование: контроль работы роликов в печах для термической обработки черных и цветных металлов или сплавов. Находят производную потребляемого электроприводами роликов тока, характеризующего вращение группы роликов, при выходе производной за заданные пределы включают исполнительный орган, сигнализацию. I з. п. ф-лы, 1 ил.

(l9) (! l) СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5!)5 С 21 С) 11/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4874436/27 (22) 15.10.9() (46) 07.06.92. Бюл. М 21 (71) Орско-Халиловский металлургический комбинат (72) l0. Г, Крыжановский и А. В. Храпов (53) 621,783.25(088,8) (56) Авторское свидетельство СССР

N. 479970, кл. 6 03 L 3/12, 1971.

Авторское свидетельство СССР

М 870464, кл. С 21 О 11/00, 1980.

Авторское свидетельство СССР

hL 1028730, кл. С 21 0 11/00, 1981. (54) СПОСОБ КОНТРОЛЯ ВРАЩЕНИЯ ПЕЧНЫХ РОЛИКОВ (57) Использование: контроль работы роликов в печах для термической обработки черных и цветных металлов или сплавов.

Находят производную потребляемого злектроприводами роликов тока, характеризующего вращение группы роликов, при выходе производной за заданные пределы включают исполнительный орган, сигнализацию, I

3. и. ф-лы, 1 ил.

1738864

45

50 необходимости) для преобразования теку- 55 щего значения тока в нормируемый стандартный сигнал (например, 0-5 мА, или

Изобретение относится к металлургии, конкретно к процессам контроля работы роликов в устройствах печей для термической обработки черных или цветных металлов или сплавов.

Известен способ контроля. вращения печных роликов, реализуемый в системе контроля печных роликов (I). Он заключается втом, что текущее значение сигнала, формируемого датчиком вращения, установленным на последнем от привода ролика, сравнивается с установкой и при превышении текущего значения над значением установки срабатывает исполнительный орган (сигнализация).

Недостатком этого способа является его относительная сложность, заключающаяся в том, что при реализации способа на печь нужно большое количество датчиков вращения (по количеству приводов), что снижает надежность работы в целом, требует больших затрат на обслуживание.

Известен способ контроля вращенияпечных роликов, реализуемый в устройстве обегающего контроля вращения роликов термопечи (2). Он заключается в том, что текущее значение параметра, характеризующего вращение ролика, формируемое с помощью датчиков, установленных на каждом ролике, сравнивается с величиной уставки и по результатам сравнения выдается сигнал состояния вращения ролика:

Недостатками известного способа являются: относительная сложность, заключающаяся в необходимости большого количества датчиков на печь (по количеству роликов порядка 120 — 170 единиц); ненадежность вследствие большого количества датчиков вращения; довольно большие вследствие вышеперечисленных причин затраты на реализацию и эксплуатацию; подача сигнала о прекращении ролика производится только после его останова.

Этот способ принят нами за прототип.

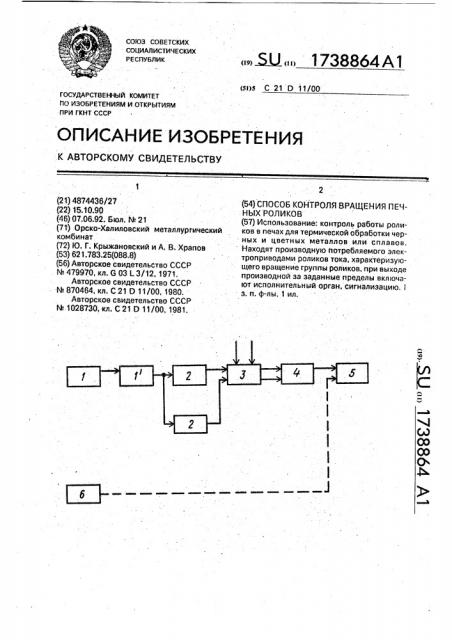

Цель изобретения — упрощение и снижение затрат на эксплуатацию, На чертеже представлена схема, иллюстрирующая исполнение предлагаемого способа.

Она содержит датчик 1 потребляемого тока группой электроприводов роликов печи, нормирующий преобразователь 1 (по

0-1GB). подаваемый на вход диффервнциатора 2, Выходной сигнал дифференциатора

2 (производная текущего значения, например, тока по времени) и сигнал уставки, за5

35 даваемый в блоке 3, подаются на входы элемента 4 сравнения.

После сравнения сигналов получаемый на выходе элемента 4 сравнения выходной сигнал управляет исполнительным блоком 5 (сигнализации). Контроль потребляемого тока электроприводом осуществляется с помощью блока 6 (в частности, автоматического выключателя).

Способ осуществляют следующим образом.

Роликовая. печь в работе, то есть в печь периодически поступает (и выходит) про-. кат — полоса или лист, Все ролики вращают- . ся и нормально охлаждаются водой. На одной из шин 3-х фаэной сети питания, питающих группу электроприводов печи установлен датчик 1 — трансформатор тока, соединенный через нормирующий преобразователь 1, с входом дифференциатора 2, Дифференциатор 2 — двухканальный (можно использовать два идентичных дифференциатора). На одном дифференциаторе (канале) постоянная времени выбрана меньше вре- мени нарастания (спада) нагрузки в момент поступления проката в печь. На другом дифференциаторе (канале) постоянная времени выбрана больше времени нарастания (спада) нагрузки в момент поступления проката в печь. На блоке 3 задания установок выставляется нижнее и верхнее значения заданных величин (установок) производных.

Допустим, на каком-либо из электроприводов изменяется (увеличивается) момент сопротивления (поломался зуб шестерни в редукторе и привод клинит), электродвигатель. начинает работать на упор, и потребляемый ток резко возрастает, Скорость возрастания тока при этом будет больше, чем скорость возрастания тока при штатной ситуации. Тогда дифференциатор 2 выдает сигнал производной тока по времени (пропорциональный скорости нарастания появившейся нагрузки — момента сопротивления). Этот сигнал производной, сравнявшись с верхним сигналом уставки, вызывает срабатывание элемента 4 сравнения и включение световой и звуковой сигнализации с помощью исполнительного блока

5. Оператор поста, получив сигнал, принимает меры по нормализации работы(вращения) ролика печи. Ведь электродвигатель заклинившего привода может еще определенное время работать на упор (особенно рольганговые электродвигатели серии AP), хотя ролик вращаться уже не будет..

Аналогичным образом будет реализовываться способ контроля вращения печных роликов. если скорость нарастания тока нагрузки будет меньше штатной. Только в

1738864

Составитель Ю. Крыжановский

Редактор С, Кулакова Техред М.Моргентал Корректор А. Осауленко

Заказ 1978 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж 35, Раушская наб., 4/5

Производственно-издательский комбинат."Патент", г. Ужгород, ул.Гагарина. 101 этом случае величина производной тока будет сравниваться с величиной нижней установки.

Ситуация, когда скорость нарастания момента сопротивления (тока нагрузки) при заклинивании привода (ролика) равна скорости нарастания момента сопротивления при загрузке печи, ничтожно мала.

Возможна ситуация, когда скорость спада нагрузки не будет равна скорости выгрузки проката из печи. Это.может быть.в случаях расцепления (обрыва механической связи) между электродвигателем и редуктором, редуктором и самим роликом, в самом редукторе. В таких ситуациях также сработает(при сравнении текущих величин скорости спада тока и величины уставки скорости спада тока) индикация с помощью блока 5.

Но это очень маловероятная ситуация, так как перед обрывом механической связи необходим резко увеличить момент сопротивления, что и было уже рассмотрено.

Значения величин постоянных времени . на дифференциаторах могут меняться и устанавливаться исходя из конкретной скорости вращения роликов в печи с учетом поправки, зависящей от величины скольжения электродвигателей приводов.

5 Применение предлагаемого способа позволит за счет резкого сокращения количества датчиков вращения уменьшить затраты на реализацию и эксплуатацию, повысить надежность работы.

Формула изобретения

1. Способ контроля вращения печных роликов, включающий измерение параметра, характеризующего вращение ролика, 15 сравнение его с заданным значением и включение исполнительного органа, о т л ич а ю шийся тем. что, с целью упрощения и снижения затрат на эксплуатацию, дополнительно определяют производную пара20 метра, характеризующего вращения группы .роликов, исполнительный орган включают при выходе производной за заданные пределы.

2. Способ по.è. 1, отличающийся

25 тем, что в качестве параметра, характеризующего вращения группы роликов, принимают величину тока. потребляемого электроприводами этой группы.
