Способ снятия слоя бетонного покрытия

Способ снятия слоя бетонного покрытия

Иллюстрации

Показать все

Реферат



Использование: ремонт монолитно с бетонного основания, преимущественна рельсовой колеей. Сущность изобретения перед отделением изношенного слоя ществляют пробивку двух рядов углублении на расстоянии 0,3 м с разрушением прог жутка между углублениями и образование траншеи вдоль ряда углублений Во врем, отделения изношенного слоя воздействие разрушающей силы принимают со стороны траншеи под углом 75-85° до пересечеия енаправления с осью углублений ближаише го ряда на заданной глубине и под углом 45° со стороны второго ряда углублений 2 ил

союз советских

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (sx)s Е 01 С 23/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

-:ЩйвмяиизМжж .Й

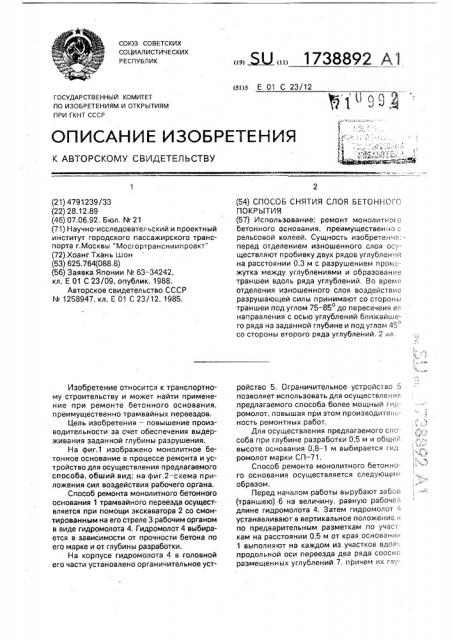

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

\ » .c: (21) 4791239/33 (22) 28.12.89 (46) 07,06.92, Бюл, ¹ 21 (71) Научно-исследовательский и проектный институт городского пассажирского транспорта г.Москвы "Мосгортрансниипроект" (72),Хоанг тхань Шон (53) 625.764(088,8) (56) Заявка Японии ¹ 63 — 34242, кл, Е 01 С 23/09, опублик. 1988.

Авторское свидетельство СССР

¹ 1258947, кл. E 01 С 23/12, 1985, Изобретение относится к транспортному строительству и может найти применение при ремонте бетонного основания, и реимуществен но трамвайных переездов.

Цель изобретения — повышение производительности за счет обеспечения выдерживания заданной глубины разрушения.

На фиг.1 изображено монолитное бетонное основание в процессе ремонта и устройство для осуществления предлагаемого способа, обший вид; на фиг,2 — схема приложения сил воздействия рабочего органа.

Способ ремонта монолитного бетонного основания 1 трамвайного переезда осуществляется при помощи экскаватора 2 со смонтированным на его стреле 3 рабочим органом в виде гидромолота 4. Гидромолот 4 выбирается в зависимости от прочности бетона по его марке и от глубины разработки.

На корпусе гидромолота 4 в головной его части установлено органичительное уст. Ж„» 1738892 А1 (54) спосоь снятия слоя БетонноГо покРытия (57) Использование: ремонт монолиTíoãо бетонного основания, преимущественно с рельсовой колеей. Сущность изобретенил:перед отделением изношенного слоя осуществляют пробивку двух рядов углублений на расстоянии 0,3 м с разрушением пром:-жутка между углублениями и образование траншеи вдоль ряда углублений, Во время отделения изношенного слоя воздействие разрушающей силы принимают со стороны траншеи под углом 75 — 85 до пересечеия e;= направления с осью углублений ближайшего ряда на заданной глубине и под углом 45" со стороны второго ряда углублений, 2 ил. ройство 5. Ограничительное устройство 5 позволяет использовать для осуществления предлагаемого способа более мощный гидpoMQrloT, повышая при этом проиэводител ь/ ность ремонтных работ.

Для осуществления предлагаемого способа при глубине разработки 0,5 м и общек высоте основания 0,8 — 1 м выбирается гид ромолот марки СП вЂ” 71.

Способ ремонта монолитного бетонного основания осуществляется следующим образом.

Перед началом оаботы вырубают забой (траншею) 6 на величину, равную рабочей длине гидромолота 4. Затем гидромолот 4 устанавливают в вертикальное положение и по предварительным разметкам по учас.кам на расстоянии 0,5 м от края основани

1 выполняют на каждом из участков вдол,. продольной оси переезда два ряда соосна размещенных углублений 7, причем их гл,—

1738892 бина и расстояние между углублениями 7 каждого ряда составляют по 0,5 м, а расстояние между рядами 0,3 м, Количество участков, обрабатываемых экскаватором 2 с одной позиции, определяется размером вылета стрелы.

Расстояние между рядами, равное 0,3 м, выбирается из условия того, что при выполнении углублений гидромолотом промежуток между ними будет разрушен.

Отделение изношенного бетона осуществляется последовательно по длине переезда гидромолотом 4 путем приложения усилия под углом 75-85 до пересечения с осью первого по отношению к забою б ряда углублений на заданной глубине, а со стороны второго ряда — под углом 45, Отделив таким образом верхний слой бетона на первом участке, приступают к удалению на последующих участках, выполняя аналогичны= операции, Гоедлагаемый способ является более эффективнь:м по сравнению с известным, так как достигается высокая производительность, а также обеспечивается снятие определенной толщины основания в зависимости от глубины разрушенного слоя.

5 Формула изобретения

Способ снятия слоя бетонного покрытия преимущественно с рельсовой колеи, включающий отделение изношенного слоя путем воздействия на него разрушающей

10 силы под углом к горизонту, о т л и ч а юшийся тем, что, с целью повышения производительности путем оСеспечения выдерживания заданной глубины разрушения, перед отделением изношенного слоя осу15 ществляют пробивку двух рядов углублений на расстоянии 0,3 м - разрушением промежутка между углублениями и образование траншеи вдоль ряда углублений, à во время отделения слоя воздействие разрушающей

20 силы ведут со стороны траншеи под углом

75 — 85 до пересечения ее направления с осью углублений ближайшего ряда на заданной глубине и под углом 45 — со стороны второго ряда углублений.
