Устройство для погружения свай и оболочек большого диаметра

Устройство для погружения свай и оболочек большого диаметра

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехническому строительству. Сущность изобретения: устройство содержит вибровозбудители в виде гидроцилиндрических гильз с утяжеленным дном и электродами. Вибровозбудители закреплены на поворотной оси маятниковыми парами и равномерно распределены по боковой поверхности сваи. Вибровозбудители в каждой паре развернутыротносительно друг друга на угол « 15-20 . При подаче напряжения на электроды вибровозбудителей маятниковой пары она приходит в интенсивное движение, порождая продольно-поперечные колебания в стенке сваи. Все пары вибровозбудителей создают замкнутое поле продольно-поперечных колебаний во всем контуре одновременно с интенсивной тягой вниз всей оболочки. 1 з.п.ф-лы, 4 ил. СП С

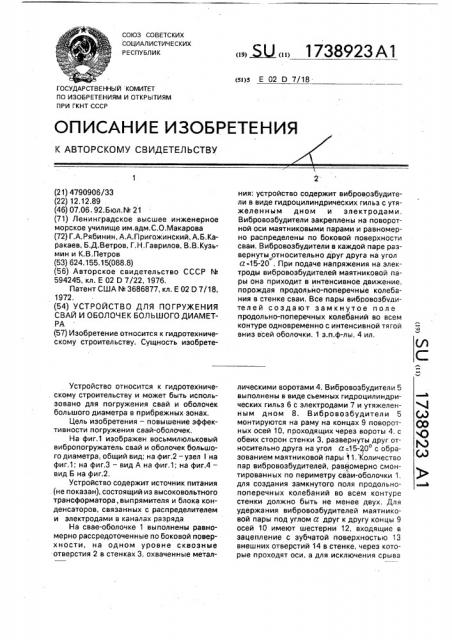

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (s1)s Е 02 D 7/18

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4790906/33 (22) 12,12.89 (46) 07.06. 92.Бюл,¹ 21 (71) Ленинградское высшее инженерное морское училище им.адм.С.О.Макарова (72) Г.А.Рябинин, А,А.Пригожинский, А.Б.Каракаев, Б.Д.Ветров, Г.Н.Гаврилов, В.В.Кузьмин и К.B.Ïåòðoâ (53) 624.155.15(088.8) (56) Авторское свидетельство СССР №

594245, кл. Е 02 D 7/22, 1976.

Патент США ¹ 33668866887777, кл. Е 02 О 7/18, 1972, (54) УСТРОЙСТВО ДЛЯ ПОГРУЖЕНИЯ

СВАЙ И ОБОЛОЧЕК БОЛЬШОГО ДИАМЕТРА (57) Изобретение относится к гидротехническомуу строительству. Сущность изобретеУстройство относится к гидротехниче-. скому строительству и может быть использовано для погружения свай и оболочек большого диаметра в прибрежных зонах.

Цель изобретения — повышение эффективности погружения свай-оболочек, На фиг.1 изображен восьмилюльковый вибропогружатель свай и оболочек большого диаметра, общий вид; на фиг,2 — узел I на фиг,1; на фиг.3 — вид А на фиг.1; на фиг.4— вид Б на фиг.2.

Устройство содержит источник питания (не показан), состоящий из высоковольтного трансформатора, выпрямителя и блока конденсаторов, связанных с распределителем и электродами в каналах разряда

На свае-оболочке 1 выполнены равномерно рассредоточенные по боковой поверхности, на одном уровне сквозные отверстия 2 в стенках 3, охваченные металния: устройство содержит вибровозбудители в виде гидроцилиндрических гильз с утяжеленным дном и электродами, Вибровозбудители закреплены на поворотной оси маятниковыми парами и равномерно распределены по боковой поверхности сваи. Вибровозбудители в каждой паре развернуты относительно друг друга на угол а=15-20 . При подаче напряжения на электроды вибровозбудителей маятниковой пары она приходит в интенсивное движение, порождая продольно-поперечные колебания в стенке сваи, Все пары вибровозбчаителей создают замкнутое поле продольно-поперечных колебаний во всем контуре одновременно с интенсивной тягой вниз всей оболочки. 1 з.п.ф-лы, 4 ил. лическими воротами 4. Вибровозбудители 5 выполнены в виде съемных гидроцилиндрических гильз 6 с электродами 7 и утяжеленным дном 8, Вибровоэбудители 5 монтируются на раму на концах 9 поворотных осей 10, проходящих через вороты 4, с обеих сторон стенки 3, развернуты друг относительно друга на угол а=15 20 с обраJ зованием маятниковой пары 11. Количество пар вибровозбудителей, равномерно смонтированных по периметру сваи-оболочки 1, для создания замкнутого поля продольнопоперечных колебаний во всем контуре стенки должно быть не менее двух. Для удержания вибровозбудителей маятниковой пары под углом а друг к другу концы 9 осей 10 имеют шестерни 1.2, входящие в зацепление с зубчатой поверхностью 13 внешних отверстий 14 в стенке, через которые проходят оси, а для исключения срыва

1738923 оси 10 в процессе работы на ее концах монтируются упорные диски 15. Подача электроэнергии на электроды производится по кабелям 16, Устройство работает следующим .обра3ОМ.

По окончании подготовительных работ (установки в отверстия 2 в стенке погруженной сваи-оболочки 1 необходимого количества вибровозбудителей 5, развернутых на угол а друг относительно друга, для образования маятниковых пар), включается блок питания, Переменное напряжение, повышенное в высоковольтном трансформаторе, поступает через выпрямитель в блок конденсаторов, Энергия, накопленая конденсаторами, поочередно подается по кабелю

16 через распределительное устройство на электроды 7, последовательно запитывая каждую маятниковую пару. На электродах 7 инициируется высоковольтный электрический разряд, создающий в гидроцилиндрических гильзах зону высокой температуры и давления и образующий парогазовую сферу, расширение которой и обеспечивает необходимый гидропоток. Для обеспечения маятникового эффекта вибровозбудители 5 каждой пары записываются не одновременно, а с интервалом в г = 4-5 с, т.е, после инициирования электроразряда на электродах одного из пары, через г подается энергия на электроды второго, Маятниковая пара приходит в интенсивное движение, порождая продольно-поперечные колебания в стенке сваи-оболочки 1, где она смонтирована. Между тем запитывается последовательно следующая маятниковая пара, создавая и там зону продольно-поперечных

5 колебаний в стенке. По завершении полного цикла запитки всех маятниковые пары равномерно рассредоточенные по периметру оболочки, создают уже замкнутое поле продольно-поперечных колебаний во всем кон10 туре одновременно с интенсивной тягой вниз всей оболочки, Циклы запитки маятниковых пар непрерывно продолжаются до погружения оболочки на заданную глубину.

Предлагаемое устройство позволяет по15 высить производительность работ, обладает минимальными весогабаритами.

Формула изобретения

1, Устройство для погружения свай и оболочек большого диаметра, включающее

20 вибровозбудители, закрепленные парами на оси на одном уровне и равномерно распределенные по боковой поверхности сваи с двух сторон ее стенки, количество пар не менее двух, отл и ч а ю щ е е с я тем, что, с

25 целью повышения эффективности погружения, вибровозбудители каждой пары развернуты друг относительно друга на угол а=15-20, закреплены на одной поворотной оси с образованием маятниковой пары, 30

2, Устройство по п,1, о т л и ч а ю щ е ес я тем, что вибровозбудители выполнены в виде гидроцилиндрических гильз с утяжеленным дном и электродами. л

1738923

Фиг. 2

1738923 фиг. 4

Составитель Н.Заболоцкая

Техред М.Моргентал Корректор Т. Малец

Редактор Н.Гунько
