Свч-устройство для определения скорости горения вещества

Свч-устройство для определения скорости горения вещества

Иллюстрации

Показать все

Реферат



Изобретение относится к технике сверхвысоких частот (СВЧ) и может быть использовано при контроле процесса горения веществ с самораспределяющимся фронтом горения, например, топлива, взрывчатых веществ или при контроле других быстрораспространяющихся процессов. Цель изобретения - повышение разрешающей способности и точности. Устройство содержит СВЧ-генератор 1, вентиль 2, аттенюатор 3, волноводный тракт 4, у открытого конца которого размещен образец 5 вещества , детекторы 6 стоячей волны, блок 7 умножения , регистрирующий блок 8, например осциллограф. Изобретение позволяет повысить разрешающую способность и точность без уменьшения длины волны в волноводе. 1 ил.

COIO3 СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫИ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР 11 99 2

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4244952/63 (22) 09.03.87 (46) 07.06.92. Бюл. 1Ф 21 (75) О.М,Калединская и Г.М.Колединский (53) 621.317.341(088,8) (56) Методы неразрушающих испытаний. /

Под ред. P.Øàðïà. — М.: Мир, 1972, с.442—

443. (54) СВЧ-УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ СКОРОСТИ ГОРЕНИЯ ВЕЩЕСТВА (57) Изобретение относится к технике сверхвысоких частот (СВЧ) и может быть использовано при контроле процесса горения веществ с самораспределяющимся фрон. Ы,, 1739312А1 (Я)5 G 01 R 27/06 // G 01 N 33/22 том горения, например, топлива, взрывчатых веществ или при контроле других быстрораспространяющихся процессов. Цель изобретения — повышение разрешающей способности и точности. Устройство содержит СВЧ-генератор 1, вентиль 2, аттенюатор 3, волноводный тракт 4, у открытого конца которого размещен образец 5 вещества, детекторы 6 стоячей волны, блок 7 умножения, регистрирующий блок 8, например осциллограф, Изобретение позволяет повысить разрешающую способность и точность без уменьшения длины волны в волноводе. 1 ил.

1739312

Изобретение относится к технике сверхвысоких частот (СВЧ) измерений и может быть использовано при контроле процесса горения веществ с самораспределяющимся фронтом горения, например, топлива, взрывчатых веществ или при контроле других быстрораспространяющихся процессов, Известно СВЧ-устройство для определения скорости горения вещества, содержащее СВЧ-генератор, вентиль, аттенюатор, волноводный тракт, к открытому концу которого подведен образец вещества, детектор стоячей волны, регистрирующий блок.

Недостатком известного устройства является низкая разрешающая способность, Целью изобретения является повышение разрешающей способности и точности.

Поставленная цель достигается в СВЧустройстве, содержащем СВЧ-генератор, вентиль, аттенюатор, волноводный тракт, детектор стоячей воды и регистрирующий блок, за счет введения в него по крайней мере одного дополнительного детектора стоячей волны и блока умножения, причем выходы детекторов подключены к регистрирующему блоку через блок умножения, а детекторы расположены один от другого на расстоянии il /2п, где n — количество детек.торов.

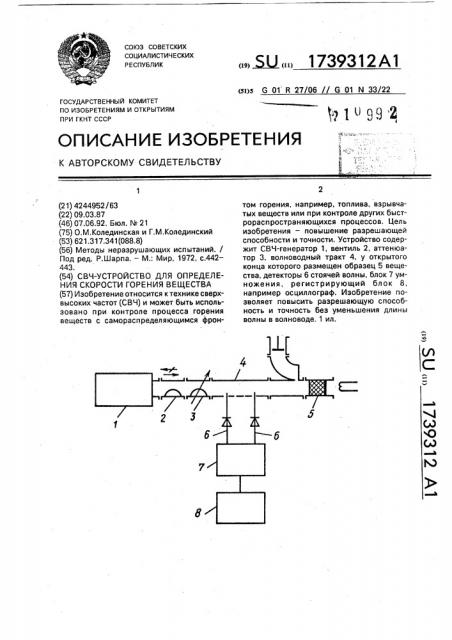

На чертеже показано СВЧ-устройство для определения скорости горения вещества.

Устройство содержит СВЧ-генератор 1, вентиль 2, аттенюатор 3, волноводный тракт

4, у открытого конца которого размещен образец 5 вещества, детекторы 6 стоячей волны, блок 7 умножения, регистрирующий блок 8, например осциллограф, Устройство работает следующим образом.

Волна от СВЧ-генератора 1 по тракту 4 направляется на образец 5, отраженная от фронта горения волна интерферирует с падающей и образует стоячую волну. При перемещении фронта горения фаза стоячей волны в фиксированной точке линии изменяется, Измерение фаз волны осуществляется детекторами 6 стоячей волны, при этом разность фаз волны между детекторами 6, расположенными на определенном расстоянии, например при использованиидвухдетекторов они располагаются на расстоянии

il /4, равна л /2, т.е„если сигнал с одного детектора описывается, например, косинусоидальной функцией, то с другого — синусоидальной. Сигналы с детекторов передаются в аналоговый блок 7 умножения, соединяемый с регистрирующим блоком 8, 5 в котором фиксируется произведение з1п а cos а = 1/2 з!п 2а .

Таким образом, разрешающая способность, а следовательно, и точность увеличивается.в два раза, что позволяет уменьшить

10 погрешность измерения мгновенной скорости горения.

При использовании трех детекторов они располагаются на расстоянии А /6, при этом разность фаз равна 2 л/3, т,е. сигналы

15 для трех детекторов можно описать функциями sinp:sin(2z/3+ p), sin(4о/3+ p ).

Сигналы, поданные через аналоговый блок 7 умножения, соединенный с регистрирующим блоком 8, фиксируются в виде про20 изведения

sin p sin (2л/3+ p ) sin (4a/3+p ) =

=sin Зр

Таким образом, разрешающая способ25 ность, а следовательно, точность измерения возрастает в три раза.

Длина волны в образцеЯобр короче, чем в волноводном тракте, перемещение которой, пропорциональное перемещению

30 фронта-горения, отслеживают детекторы 6, Ввиду этого сдвиг фазы стоячей волны

A p so времени Л t связан со скоростью горения V соотношением

V = A p/2 x A l AAo6pl 2 и где n — число детекторов.

Устройство позволяет обеспечить повышение разрешающей способности и точности без уменьшения длины волны в вол н оводе.

40 Формула изобретения

СВЧ-устройство для определения скорости горения вещества, содержащее СВЧгенератор, вентиль, аттенюатор, волноводный тракт, детектор стоячей вол45 ны, регистрирующий блок, о т л и ч а ю щ ее с я тем, что, с целью повышения разрешающей способности и точности, в него введены по крайней мере один дополнительный детектор стоячей волны и блок ум50 ножения, причем выходы детекторов подключены к регистрирующему блоку через блок умножения, а детекторы расположены друг от друга на расстоянии il/2n, где и — количество детекторов 1 — длина волны.
