Ка способ обработки ненасыщенных полиэфиров t-.-^ .-=-—:;•

Ка способ обработки ненасыщенных полиэфиров t-.-^ .-=-—:;•

Иллюстрации

Показать все

Реферат

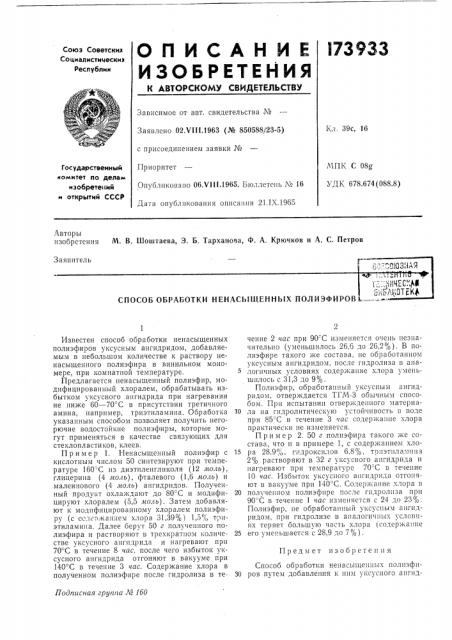

ОПИСАНИЕ l73933

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйдЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 39с, 16

Заявлено 02.У111.1963 (№ 850588/23-5) с присоединением заявки №

Приоритет

Опубликовано 06Х11!.1965. Бюллетень № 16

Дата опубликования описания 21.IX.1965

МПК С 08О

УДК 678 674(088 8) Государственным комитет по делам изобретений и открытий СССР

Авторы изобретения М. В. 1цоштаева, 3, Б. Тарханова, Ф. А. Крючков и А. С. Петров

Заявитель

СПОСОБ ОБРАБОТКИ НЕНАСЫЩЕННЪ|Х ПОЛИЭФИРОВ 1...

Предмет изобретения

Подписная группа ¹ 1бО

Известен способ обработки ненасыщенных полиэфиров уксусным ангидридом, добавляемым в небольшом количестве к раствору ненасыщенного полиэфира в винильном мономере, при комнатной температуре.

Предлагается ненасыщенный полиэфир, модифицированный хлоралем, обрабатывать избытком уксусного ангидрида при нагревании не ниже 60 — 70 С в присутствии третичного амина, aanp»instep, триэтилампна. Обработка указанным способом позволяет получить негорючие водостойкие полиэфиры, которые могут применяться в качестве связующих для стеклопластиков, клеев.

Пример 1. Ненасыщенный полиэфир с кислотным числом 50 синтезируют при температуре 160 С из диэтиленгликоля (12 моль), глицерина (4 моль), фталевого (1,6 моль) и малеинового (4 моль) ангидридов. Полученный продукт охлаждают до 80 С и модифицируют хлоралем (5,5 моль). Затем добавляют к модифицированному хлоралем полиэфиру (с содеожап;text хлора 31,39%) 1,5", ;»tэтиламина. Далее берут 50 г полученного полиэфира и растворяют в трехкратном количестве уксусного ангидрида и нагревают при

70 С в течение 8 «ас, после чего избыток уксусного ашидрида отгоняют в вакууме при

140 С в течение 3 «ас. Содержание хлора в полученном полиэфире после гидролиза в течение 2 «ас при 90=С изменяется очень незначительно (уменьшилось 26,6 до 26,2оq). В полиэфире такого же состава, не обработанном уксусным ангидридом, после гпдролиза в аналогичных условиях содержание хлора уменьшилось с 31,3 до 9%.

Полиэфир, обработаннь и уксусным ангидридом, отверждается ТГМ-3 обычным способом. Прп испытании отвержденного материа10 ла на гидролитическую устойчивость ь воде при 85"С в течение 3 «ас содержание хлора практически пе изменяется.

Пример 2. 50 г полпэфира такого же состава, что и в примере 1, с содержанием хло15 р а 28,9", ;„гидр оксил ов 6,8%, тр и этпл амин а

2% растворяют в 32 г уксусного ангидрида и нагревают при температуре 70-С в течение

10 «ас. Избыток уксусного ангидрида отгоняют в вакууме прн 140 С. Содержание iëîða в

20 полученном полиэфпре после гпдролпза прп

90=С в течение 1 «ас изменяется с 24 до 23%.

Полиэфир, пе обработанный уксусным ангидридом, при гпдролизе в аналогичных условиях теряет большую часть хлора (содержание

25 его уменьшается с 28,9 <о 7%).

Способ обработки ненасыщенных полпэфп30 ров путем добавления к нпм уксусного апгпд173933

Составитель Л. Чурсина

Редактор М. Хабибулина Текред А. А. Камышникова Корректор О. И. Попова

Заказ 2864/8 Тираж 875 Формат бум. 60Х90 /8 Объем О,1 изд, л. Цена 5 коп.

ЦН1ЛИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2 рида, отличающийся тем, что, с целью получения негорючих и водостойких ненасыщенных полиэфиров, для обработки применяют ненасыщенный полиэфир, модифицированный хлоралем и обработку ведут при избытке уксусного ангидрида и при нагревании не ниже 60 — 70 С в присутствии третичного амина, например, триэтиламина.
