Патент ссср 173978
Иллюстрации
Реферат

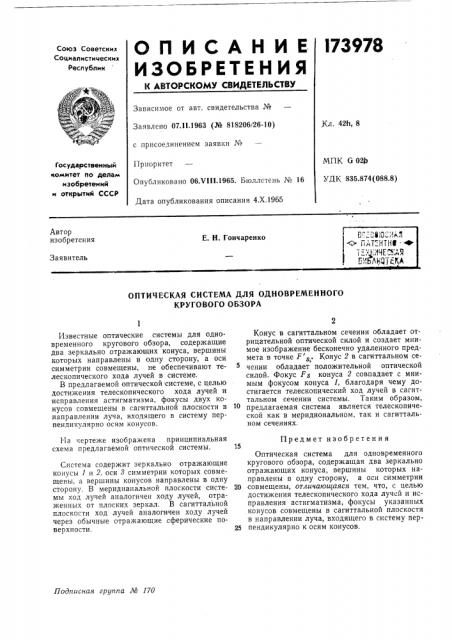

GllИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
l73 978
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено О?. I 1.1963 (№ 818206/26-10) Кл. 42h, 8 с присоединением заявки №
МПК G 02р
УДК 835.874(088.8) Приоритет
Опубликовано 06Х!11.1965. БюллстеHb № 16
Дата опубликования описания 4.Х.1965
Государственный
«омитет по депам изобретений и открытий СССР
Автор изобретения
Г:"IlG 1 !1
= г т=-нтие ™е.
i1 Õ ;,.ФЧЕ чя
ЕКАЛИ„ ЯТ(КА
Е. Н. Гончаренко
Заявитель
ОПТИЧЕСКАЯ СИСТЕМА ДЛЯ ОДНОВРЕМЕННОГО
КРУГОВОГО ОБЗОРА
Конус в сагиттальном сечении обладает отрицательной оптической силой и создает мнимое изображение бесконечно удаленного предмета в точке F . Конус 2 в сагиттальном сечении обладает положительной оптической силой. Фокус Рз конуса 2 совпадает с мнимым фокусом конуса 1, благодаря чему достигается телескопический ход лучей в сагиттальном сечении системы. Таким образом, предлагаемая система является телескопической как в меридиональном. так и сагиттальном сечениях.
Оптическая система для одновременного кругового обзора, содержащая два зеркально отражающих конуса, вершины которых направлены в одну сторону, а оси симметрии
20 совмещены, отличающаяся тем, что, с целью достижения телескопического хода лучей и исправления астигматизма, фокусы указанных конусов совмещены в сагиттальной плоскости в направлении луча, входящего в систему пер25 пендикулярно к осям конусов.
Подписная группа № 170
Известные оптические системы для одновременного кругового обзора, содержащие два зеркально отражающих конуса, вершины которых направлены в одну сторону, а оси симметрии совмещены, не обеспечивают телескопического хода лучей в системе, В предлагаемой оптической системе, с целью достижения телескопического хода лучей и исправления астигматизма, фокусы двух конусов совмещены в сагиттальной плоскости в направлении луча, входящего в систему перпендикулярно осям конусов.
На чертеже изображена принципиальная схема предлагаемой оптической системы.
Система содержит зеркально отражающие конусы 1 и 2, оси 8 симметрии которых совмещены, а вершины конусов направлены в одну сторону. В меридианальной плоскости системы ход лучей аналогичен ходу лучей, отраженных от плоских зеркал. В сагиттальной плоскости ход лучей аналогичен ходу лучей через обычные отражающие сферические по верхности.
Предмет изобретения
173978 ю Ч
Составитель В. Ф. Ваитории
Редактор Г. М. Печоров Техред Л. К. Ткаченко Корректор Ф. П. Киреева
Заказ 2549/15 Тираж 775 Формат бум, 60)(90 /з Объем 0,1 изд. л. Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2
