l73 979

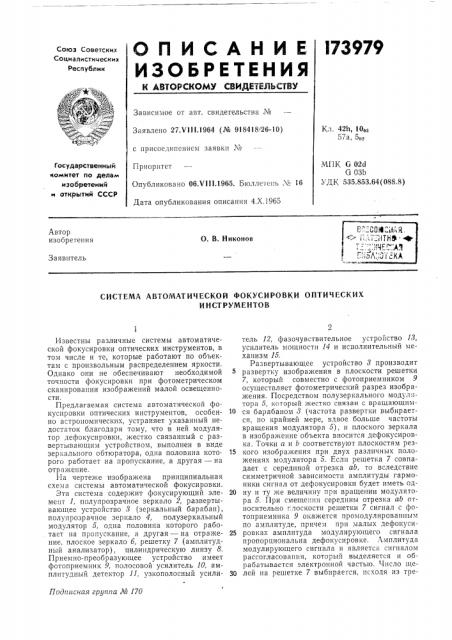

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Кл. 42h, 1Ощ

57а, 5о.

Заявлено 27Л 111.1964 (№ 918418!26-10) с присоединением заявки ¹

Приоритет

МПК 6 02d

G 03b

УДК 535.853.64(088.8) Государственный комитет по делам изобретений и открытий СССР

Опубликовано 06 ъг111.1965. Бюллетень ¹ 16

Дата опубликования описания 4.Х.1965

Автор изобретения

О. В. Н и конов

Заявитель

СИСТЕМА АВТОМАТИЧЕСКОЙ ФОКУСИРОВКИ ОПТИЧЕСКИХ

ИНСТРУМЕНТОВ

Подписная гругта № 170

Известны различные системы автоматической фокусировки оптических инструментов, в том числе и те, которые работают по объектам с произвольным распределением яркости.

Однако они не обеспечивают необходимой точности фокусировки при фотометрическом сканировании изображений малой освещенности.

Предлагаемая система автоматической фокусировки оптических инструментов, особенно астрономических, устраняет указанный недостаток благодаря тому, что в ней модулятор дефокусировки, жестко связанный с развертывающим устройством, выполнен в виде зеркального обтюратора, одна половина которого работает на пропускание, а другая — на отражение.

На чертеже изображена принципиальная схема системы автоматической фокусировки.

Эта система содержит фокусирующий элемент 1, полупрозрачное зеркало 2, развертывающее устройство 3 (зеркальный барабан), полупрозрачное зеркало 4, полузеркальный модулятор 5, одна половина которого работает на пропускание, а другая — на отражение, плоское зеркало б, решетку 7 (амплитудный анализатор), цилиндрическую линзу 8.

Приемно-преобразующее устройство имеет фотоприемник 9, полосовой усилитель 10, амплитудный детектор il, узкополосный усилитель 12, фазочувствительное устройство 1З, усилитель мощности 14 и исполнительный механизм 15.

Развертывающее устройство 8 производит развертку изображения в плоскости решетки

7, который совместно с фотоприемником 9 осуществляет фотометрический разрез изображения. Посредством полузеркального модулятора 5, который жестко связан с вращающим10 ся барабаном 8 (частота развертки выбирается, по крайней мере, вдвое больше частоты вращения модулятора 5), и плоского зеркала в изображение объекта вносится дефокусировка. Точки а и b соответствуют плоскостям рез15 кого изображения при двух различных положениях модулятора 5. Если решетка 7 совпадает с серединой отрезка ab, то вследствие симметричной зависимости амплитуды гармоники сигнал от дефокусировки будет иметь од20 ну и ту же величину при вращении модулятора 5. При смещении середины отрезка ab относительно глоскости решетки 7 сигнал с фотоприемника 9 окажется промодулированным по амплитуде, причем при малых дефокуси25 ровках амплитуда модулирующего сигнала пропорциональна дефокуснровке. Амплитуда модулирующего сигнала и является сигналом рассогласования, который выделяется и обрабатывается электронной частью. Число ще30 лей на решетке 7 выбирается, исходя из тре173979,7

I !

I

I ! б

Составитель М. И. Илленко

Редактор Н. А. Джарагетти Техред Л, К. Ткаченко Корректор Ф. П. Киреева

Заказ 25497l6 Тираж 776 Формат бум. 60 ;90 /8 Объем 0,16 изд. л. Цена 3 коп.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, нр. Сапунова, 2 бования получения желаемой .величины освещенности на катоде фотоприемника 9, а ширина щелей — в соответствии с расстоянием между первым и вторым максимумами спектра пространственных частот, получаемого при статистическом изучении формы сигналов (спектров) различных изображений. Система обеспечивает точность фокусировки, при которой максимальная аберрация не превышает

Х/24, Предмет изобретения

Система автоматической фокусировки оптических инструментов, состоящая из оптической головки с модулятором светового потока и приемно-преобразующего устройства, отличающаяся тем, что, с целью повышения точности фокусировки оптических инструментов при малой освещенности изображения с произвольным распределением яркости, в ней модулятор светового потока, жестко связанный с развертывающим устройством, выполнен в

10 виде зеркального обтюратора, одна половина которого работает на пропускание, а другая— на отражение.
