Устройство для индивидуального отбора молозива коров

Устройство для индивидуального отбора молозива коров

Иллюстрации

Показать все

Реферат



Сущность изобретения: устройство для индивидуального отбора молозива коров содержит включенную в молочную линию между коллектором доильного аппарата и ведром (либо молокопроводом) бидон-поилку 4 с фиксирующим приспособлением. При11 способление выполнено в виде крышки 7 с прокладкой 9 и трубками 13 и 14 для подвода молозива от коллектора 1 в бидон-поилку 4 и отвода его излишков в ведро. На боковой поверхности крышки 7 имеются направляющие , которые взаимодействуют с винтовыми прорезями фланца 16. В нижней части фланца выполнена отбортовка 18. Перед доением пустой бидон-поилка 4 заводится через вырез фланца 16 в зазор между крышкой 7 и отбортовкой 18 фланца 16 и затем поворотом фланца 16 за счет его подъема относительно крышки 7 надежно и герметично через прокладку 9 поджимается к ней. После окончания доения бидон-поилка поворотом фланца 16 освобождается и выводится из зазора между крышкой 7 и отбортовкой 18 фланца 16. 4 ил. А-А со с VI OJ о чэ 0

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е СКИХ.

РЕСПУБЛИК (51)5 А 01 J 7/00

ГОСУДАРСТВЕ ННЫ Й КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4850273/15 (22) 10.07.90 (46) 15.06.92. Бюл.N. 22 (71) Новосибирский сельскохозяйственный институт (72) B.Ï.Oæèíoâ и А.З.Крачнаков (53) 637.125(088.8) (56) Зорин Н.Н, Работа доильной установки в родильном отделении, Техника в сельском хозяйстве, 1986, ¹ 1, с. 24-25. (54) УСТРОИСТВО ДЛЯ ИНДИВИДУАЛЬНОГО ОТБОРА МОЛОЗИВА КОРОВ (57) Сущность изобретения: устройство для индивидуального отбора молозива коров содержит включенную в молочную линию между коллектором доильного аппарата и ведром (либо молокоп роводом) бидон-поилку 4 с фиксирующим приспособлением. При„„5U „„1 739916 А1 способление выполнено в виде крышки 7 с прокладкой 9 и трубками 13 и 14 для подвода молозива от коллектора 1 в бидон-поилку

4 и отвода его излишков в ведро. На боковой поверхности крышки 7 имеются направляющие, которые взаимодействуют с винтовыми прорезями фланца 16, В нижней части фланца выполнена отбортовка 18. Перед доением пустой бидон-поилка 4 заводится через вырез фланца 16 в зазор между крышкой

7 и отбортовкой 18 фланца 16 и затем поворотом фланца 16 за счет его подъема относительно крышки 7 надежно и герметично через прокладку 9 поджимается к ней. После окончания доения бидон-поилка поворотом фланца 16 освобождается и выводится из зазора между крышкой 7 и отбортовкой 18

1739916

30

Изобретение относится к сельскому хозяйству и может быть применено в родильных отделениях для коров животноводческих ферм и комплексов.

Известен способ отбора молозива коров, заключающийся в том, что часть молозива из доильного ведра после выдаивания коровы переливается в бидон-поилку, а оставшееся молозиво — в ведро для сборного молозива, Недостатки этого способа — значительные затраты труда на индивидуальный отбор молозива, а также возможность его загрязнения и смешивания с молозивом других коров, что недопустимо;

Наиболее близким к изобретению является устройство для индивидуального отбора молозива коров, содержащее включенную s молочную линию между коллектором доильного аппарата и ведром или молокопроводом сосковую бидон-поилку посредством приспособления для ее фиксации, выполненным в виде крышки с прокладкой и трубками для соединения со шлангами для подвода молозива от коллектора доильного аппарата и отвода его из бидона-поилки в доильное ведро или молокопровод, причем крышка снабжена защелками для фиксации с ней бидона-поилки во время доения, Однако известное устройство характеризуется низкой надежностью работы, проявляющейся в нарушении вакуумного режима вследствие недостаточной герметичности при фиксации бидона-поилки и возможности его падения при доении, а также большими затратами времени на установку бидона-поилки перед доением и съем

его после доения.

Цель изобретения — повышение надежности работы устройства за счет обеспечения полной герметичности при фиксации бидона-поилки, исключения его падения при доении и снижение затрат времени на установку и съем бидона-поилки.

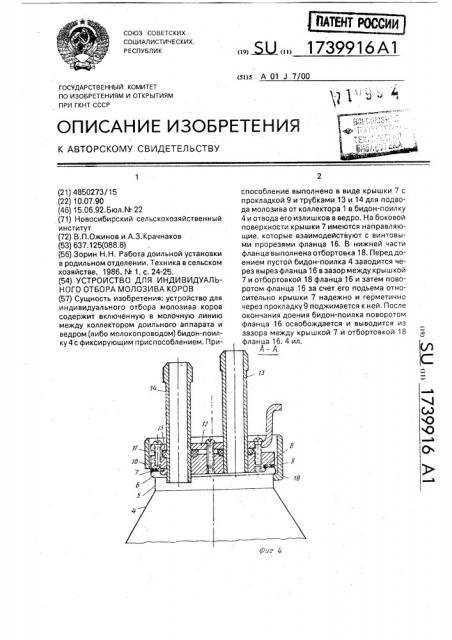

На фиг,1 изображено устройство, общий вид; на фиг,2 — фронтальная проекция приспособления для подсоединения бидона-поилки; на фиг,3 — приспособление, вид сверху; на фиг.4 — сечение А-А на фиг.3.

Устройство для индивидуального отбора молозива коров содержит включенную в молочную линию между коллектором 1 доильного аппарата и доильным ведром 2 (либо молокоп роводом) с помощью фиксирующего приспособления 3 бидон-поилку 4. Горловина 5 бидона-поилки 4 имеет отбортовку 6, Приспособление 3 выполнено в виде крышки 7 с кольцевой проточкой 8 для установки прокладки 9, На наружной боковой поверхности крышки 7 расположены направляющие 10, выполненные, например, в виде винтов. К крышке 7 прикреплена также, например, винтами 11 скоба 12 для крепления приспособления 3 на крышке доильного ведра 2. В крышке 7 приспособления и скобе 12,имеются отверстия для установки трубок 13 и 14. Трубка 13 предназначена для соединения с помощью резинового шланга с коллектором 1 доильного аппарата, а трубка 14 — с доильным ведром

2, Для обеспечения герметичности между трубками 13 и 14 и отверстиями крышки 7 установлены резиновые прокладки 15, Трубка 14 при ослаблении винтов 11 может быть перемещена по отверстию вверх или вниз. С крышкой 7 с помощью направляющих 10 сочленяется фланец 16 через его прорези 17, Прорези 17 выполнены по винтовой линии. На внутренней поверхности фланца 16

B его нижней части выполнена отбортовка

18.. В нижней части фланца 16 со стороны его отбортовки 18 выполнен вырез 19, размеры которого обеспечивают проход через него отбортовки 6 горловины бидона-поилки 4.

Устройство работает следующим образом, Приспособление 3 бидона-поилки 4 с помощью скобы 12 крепится на крышке доильного ведра 2, Трубка 13 с помощью резинового шланга соединяется с коллектором 1 доильного аппарата, трубка 14 — с доильным ведром 2, Затем путем поворота фланца 16 по часовой стрелке за счет скольжения направляющих 10 крышки 7 по винтовым прорезям 17 фланца 16 осуществляется его опускание относительно крышки 7. Вследствие этого между крышкой 7 и отбортовкой

18 фланца 16 образуется зазор, необходимый для свободного ввода в него отбортовкой 6 горловины 5 бидона-поилки 4. В образовавшийся между крышкой 7 и отбортовкой 18 фланца 16 зазор через вырез 19 вводится своей отбортовкой 6 горловина 5 бидоны-поилки 4.Причем поскольку нижний конец трубки 14 расположен ниже отбортовки 18 фланца 16, то перед вводом отбортовки 6 горловины 5 бидона-поилки 4 в зазор между крышкой 7 и отбортовкой 18 фланца

16 бидон-поилка 4 через вырез 19 фланца 16 подводится к крышке 7 таким образом, чтобы нижний конец трубки 14 вошел внутрь бидона-поилки 4, После введения горловины 5 бидона-поилки 4 в зазор между крышкой 7 и отбортовкой 18 фланца 16 его отбортовка 6 обопрется на отбортовку 18 фланца 16. Затем фланец 16 поворотом про1739916 тив часовой стрелки за счет скольжения направлящих 10 крышки 7 по прорезям 17 фланца 16 подтягивается к крышке.7. По- 5 скольку горловина 5 бидона-поилки 4 через свою отбортовку 6 и отбортовку 18 фланца

16 связана с самим фланцем 16, она через резиновую прокладку 9, установленную в кольцевой проточке 8 крышки 7, поджима- 10 ется к самой крышке 7. За счет резиновой прокладки 9 и поджатия бидона-поилки 4 к крышке 7 обеспечивается надежная герметичность сочленения крышка 7 — горловина бидона-поилки 4. При доении молозиво от 15 коллектора 1 доильного аппарата по резиновому шлангу, связанному с трубкой 13, поступает в бидон-поилку 4.

После того, как уровень молозива в бидоне-поилке 4 достигнет нижнего края труб- 20 ки 14, оно через трубку 14 и резиновый шланг начнет поступать в доильное ведро, Герметичность сочленений трубка 13— крышка 7 и трубка 14 — крышка 7 обеспечивается за счет резиновых прокладок 15, 25

После окончания доения фланец 16 поворачивается по часовой стрелке, при этом за счет скольжения направляющих 10 крышки 7 по винтовым прорезям 17 фланца 16 осуществляется опускание фланца 16 отно- 30 сительно крышки 7 вместе с заполненным молозивом бидоном-поилкой 4, т,е. между крышкой 7 и отбортовкой 18 фланца 16 об-. разуется зазор, достаточный для вывода из него через вырез 19 бидона-поилки 4. 35

Затем в приспособление 3 устанавливается в описанной последовательности пустой бидон-поилка 4 и начинается процесс доения следующей коровы.

Подъем трубки 14 или ее опускание осуществляется путем ослабления винтов 11 в крышке 7. После установки трубки 14 в нужном положении винты 11 затягиваются и трубки 13 и 14 за счет резиновых прокладок

15 надежно и герметично фиксируются в отверстиях кры ш ки 7.

Формула изобретения

Устройство для индивидуального отбора молозива коров, содержащее установленную между доильным аппаратом и молокопроводом бидон-поилку с фиксирующим приспособлением, выполненным в виде крышки с прокладкой и трубками для соединения со шлангами подвода молозива и отвода его излишков в молокопровод, о т л и ч а ю щ е е с я тем, что с целью повышения надежности его в работе путем обеспечения герметичности при фиксации бидона-поилки, исключения возможности ее падения при доении и снижения затрат времени на установку и съем бидона-поилки, оно снабжено размещенным снаружи крышки фланцем с выполненными на его поверхности по винтовой линии прорезями и с одной стороны отбортовкой, охватывающей горловину бидона-поилки, а крышка снабжена направляющими, взаимодействующими с прорезями фланца, при этом во фланце со стороны отбортовки выполнен вырез для введения горловины бидона-поилки в зазор между крышкой и отбортовкой фланца и выведения ее из него.
