Устройство для фиксации мелких лабораторных животных при их локальном облучении

Устройство для фиксации мелких лабораторных животных при их локальном облучении

Иллюстрации

Показать все

Реферат



Использование: устройство предназначено для временной фиксации мелких лабораторных животных (крыс, мышей) при локальном облучении ионизирующим и неионизирующим облучением, а также при проведении исследовательских манипуляций. Цель: повышение надежности фиксаций животного . Сущность изобретения: устройство содержит открытую сверху и снизу прямоугольную камеру с полостью 17 повторяющей форму тела животного. Верхняя часть закрыта решеткой 4, внизу имеется съемное прозрачное дно, крепящееся к камере 1 совместно с экранами эластичными кольцами. В- суженной части формы имеются вертикальные пазы 2 для перегородки с вырезом, посредством которой фиксируется шея животного . Хвост и конечности выводятся наружу в специальные вырезы в нижней части формы, причем конечности фиксируются щадящими зажимами - прищепками. 1 з.п.ф-лы, 5 ил.

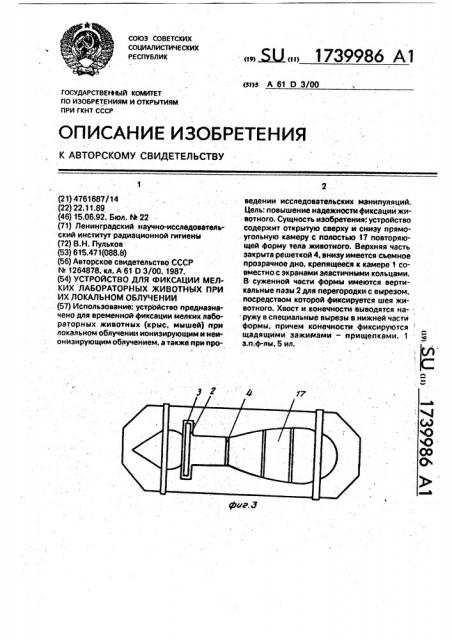

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з А 61 0 3/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 4 (д

О

О

ОО

Оь

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4761687/14 (22) 22.11.89 (46) 15.06.92. Бюл. bh 22 (71) Ленинградский научно-исследовательский институт радиационной гигиены (72) В.Н. Пульков (53) 615.471(088.8) (56) Авторское свидетельство СССР

М 1264878, кл. А 61 О 3/00, 1987. (54) УСТРОЙСТВО ДЛЯ ФИКСАЦИИ МЕЛКИХ ЛАБОРАТОРНЫХ ЖИВОТНЫХ ПРИ

ИХ ЛОКАЛЬНОМ ОБЛУЧЕНИИ (57) Использование: устройство предназначено для временной фиксации мелких лабораторных животных (крыс, мышей) при локальном облучении ионизирующим и неион изирующим облучением, а также при про Ы, 1739986 А1 ведении исследовательских манипуляций.

Цель: повышение надежности фиксации животного. Сущность изобретения: устройство содержит открытую сверху и снизу прямоугольную камеру с полостью 17 повторяющей форму тела животного. Верхняя часть закрыта решеткой 4, внизу имеется сьемное

Ap03pavHoe дно, крепящееСя a xaeepe 1 совместно с экранами эластичными кольцами.

В. суженной части формы имеются вертикальные пазы 2 для перегородки с вырезом, . посредством которой фиксируется шея животного. Хвост и конечности выводятся наружу в специальные вырезы в.нижней части формы, причем конечности фиксируются щадящими зажимами — прищепками. 1 з.п.ф-лы, 5 ил.

1739986

Изобретение относится к устройствам для фиксации мелких лабораторных животных (крыс, мышей) при локальном воздействии ионизирующего и неионизирующего излучения; а также исследовательских манипуляций.

Наиболее близким к предлагаемому является устройство, содержащее разборную клетку (камеру), имеющую днище, боковые стенки и крышку. В поперечных щелях крышки и днища закрепляются две ограничительные перегородки. Элементы камеры скреплены эластичными кольцами.

Однако известное устройство не обеспечивает надежной фиксации животного.и точности локального. облучения, Цель изобретения — повышение надежности фиксации животного.

Поставленная цель достигается тем, что устройство. содержит пластмассовую или из другого материала камеру, полость которой повторяет форму тела животного; В части . камеры, где размещается шея животного, . имеются два противостоящих паза, по кото рым перемещается ограничительная перегородка из эластичного материала с вырезом в нижней части для фиксации шеи и боковыми выступами. Длина перегородки больше, чем высота камеры. В. нижней части пазов камеры имеются дополнительные пазы для установки в них боковых выступов перегородки..Сверху камера имеет решетку, препятствующую движению животного, а в

: соответствующих местах - вырезы для выведения наружу хвоста и конечностей. Конечности фиксируются упругими захватами в виде миниатюрных прищепок, не позволяющими животному убирать конечности внутрь камеры. Губки прищепок покрыты .мягким материалом для предотвращения травматизации. В стенках камеры имеются отверстия для дополнительного воздухо- и теплообмена. Съемное днище камеры иэ, прозрачного оргстекла соединяется с ней посредством двух эластичных колец. Защитные экраны из свинца с прорезями для облучаемых участков тела крепятся к каме. ре этими же кольцами.

На фиг 1 изображено устройство; вид сбоку; на фиг.2 — разрез А-А на фиг.1; на фиг.3 — устройство, вид сверху; на фиг.4— ограничительная. перегородка: на фиг.5— зажим-прищепка, Устройство имеет камеру 1 с пазами 2, "в которых размещена ограничительная перегородка 3. Сверху камера закрыта решеткой 4, В нижней части камеры выполнены пазы 5, соединяющиеся с пазами 2 для установления в них боковых выступов 6 перегородки 3 ° Выступы препятствуют перемещению перегородки 3 вверх. Кроме того, в нижней части камеры имеются вырезы 7 и 8 соответственно для пропуска пере.дних и задних конечностей и хвоста. В

5 стенках формы выполнены дополнительные отверстия 9 для воэдухо- и теплообмена, Прозрачное днище 10 и свинцовый экран 11 прикреплены к форме эластичными кольцами 12. Перегородка 3 имеет в нижней части

10 вырез. Зажим для конечностей содержит губки 13, покрытые мягким материалом 14, и ручки 15, и приводится в сжатое состояние пружиной 16. Стенки камеры 1 образуют . полость 17 по форме тела животного.

15 Фиксацию животных можно осуществ,лять двумя способами.

В первом случае ограничительную перегородку 3 до половины вводят в пазы 2 камеры, после чего последнюю сверху

20 надвигают на животное. Затем перегородку

3 вводят до упора так, чтобы боковые выступы 6 установились в пазах 5, фиксируя шею животного. После этого под камеру 1 подводят спереди или сбоку сьемное днище 10;

25 которое закрепляют эластичными кольцами

12. Сдвигая днище 10 в стороны, с помощью пинцета конечности животного выводят наружу через вырезы.7 камеры 1 и фиксируют прищепками 13. Затем эластичными кольца30 ми 12 закрепляют защитный экран 11;

Применима также другая последовательность операций. Сначала животному надевают на шею ограничительную перегородку 3, после чего последнюю вводят в

35 пазы 2 камеры 1 снизу и камеру 1 надвигают на животное до тех пор, пока боковые выступы 6 перегородки 3 не войдут в предназначенные для них пазы 2 камеры 1.

Дальнейшая последовательность операций

40 аналогична описанной.

Устройство повышает надежность фиксации животных при облучении в течение длительного времени (часы), Отсутствует сдавливание и растяжение тела животного

45 в передне-заднем и боковых направлениях, оно находится в позе, близкой к естественной, и хорошо переносит фиксацию. Для подгонки под животных примерно одного .возраста, различающихся по массе тела, до50 статочно иметь устройства 2-3 размеров.

Применение устройства не травмирует животных, поскольку степень свободы днижения невелика, а нагрузка при попытках освободиться распределяется равномерно.

Формула изобретения

1,Устройство для фиксации мелких лабораторных животных при их локальном облучении, содержащее камеру для животного с пазами, ограничительную перегородку, 1739986 фиг. Я

Составитель С.Клыпкин

Техред М.Моргентал Корректор О.Кундрик

Редактор А.Огар

Заказ 2030 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 съемное днище с защитным экраном и эластичные кольца для фиксации днища и экрана к камере, о т л и ч а ю щ е е с я тем, что, с.целью повышения надежности фиксации животного, перегородка выполнена в виде пластины из эластичного материала с боковыми выступами и фигурным вырезом под шею животного, а камера выполнена по форме тела животного и имеет соответству1 ющие вырезы под конечности и хвост животного, паз для введения перегородки и паз для установки в них боковых выступов перегородки..

5 2.Устройство поп.1, отл и ч а ю ще ес я тем, что, с целью фиксации выведенных из камеры конечностей. она снабжено прищепками с покрытием из мягкого материала.
