l74000

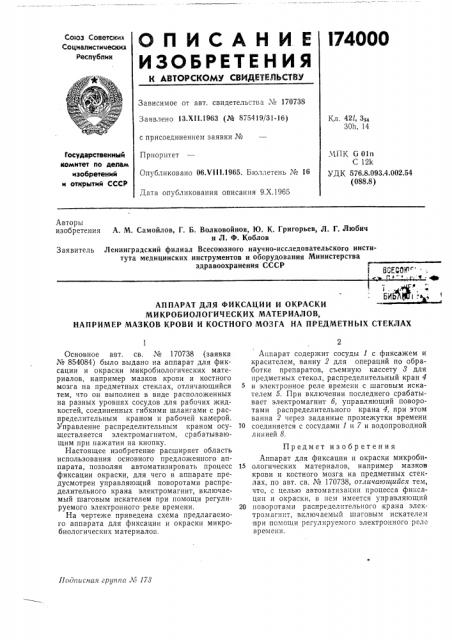

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства № 170738

Заявлено 13.ХII.1963 (№ 875419/31-16) с присоединением заявки №

Приоритет

Опубликовано 06Х!!!.1965. Бюллетень № 16

Дата опубликования описания 9.Х.1965

Кл. 42г, 3ga

30h, 14

Государственный комитет по делам изобретений и открытий СССР.ЧПК б Oln

С 121с

УДК 576.8.093.4.002.54 (088.8) Авторы изобретения

А. М. Самойлов, Г, Б. Волковойнов, Ю. К. Григорьев, Л. Г. Любич и Л. Ф. Коблов

Ленинградский филиал Всесоюзного научно-исследовательского института медицинских инструментов и оборудования Министерства здравоохранения СССР

Заявитель

АППАРАТ ДЛЯ ФИКСАЦИИ И ОКРАСКИ

МИКРОБИОЛОГИЧЕСКИХ МАТЕРИАЛОВ, НАПРИМЕР МАЗКОВ КРОВИ И КОСТНОГО МОЗГА HA ПРЕДМЕТНЫХ СТЕКЛАХ

l1огпгисная группа Л 173

Основное авт. св. № 170738 (заявка № 854084) было выдано на аппарат для фиксации и окраски микробиологических материалов, например мазков крови и костного мозга на предметных стеклах, отличающийся тем, что он выполнен в виде расположенных на разных уровнях сосудов для рабочих жидкостей, соединенных гибкими шлангами с распределительным краном и рабочей камерой.

Управление распределительным краном осуществляется электромагнитом, срабатывающим при нажатии на кнопку.

Настоящее изобретение расширяет область использования основного предложенного аппарата, позволяя автоматизировать процесс фиксации окраски, для чего в аппарате предусмотрен управляющий поворотами распределительного крана электромагнит, включаемый шаговым искателем при помощи регулируемого электронного реле времени.

На чертеже приведена схема предлагаемого аппарата для фиксации и окраски микробиологических материалов.

Аппарат содержит сосуды 1 с фиксажем и красителем, ванну 2 для операций по обработке препаратов, съемную кассету 8 для предметных стекол, распределительный кран 4 и электронное реле времени с шаговым искателем 5. При включении последнего срабатывает электромагнит б, управляющий поворотами распределительного крана 4, при этом ванна 2 через заданные промежутки времени

10 соединяется с сосудами 1 и 7 и водопроводной линией 8.

Предмет изобретения

Аппарат для фиксации и окраски микроби15 ологических материалов, например мазков крови и костного мозга на предметных стеклах, по авт. св. № 170738, отличающийся тем, что, с целью автоматизации процесса фиксации и окраски, в нем имеется управляющий

20 поворотами распределительного крана электромагнит, включаемый шаговым искателем при помощи регулируемого электронного реле вре1мени.

l

I ! ! б 5
