Лыжная палка
Иллюстрации
Реферат
Использование: в спортивном инвентаре . Цель: повышение удобства в пользовании . Сущность изобретения: клиновидный фиксатор расположен с зазором относительно стенок клиновидного паза 1 ил
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК (5!)5 А 63 С 11/22
ГОСУДАРСТВЕННЫЙ КОМИТЕТ
ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ
ПРИ ГКНТ СССР

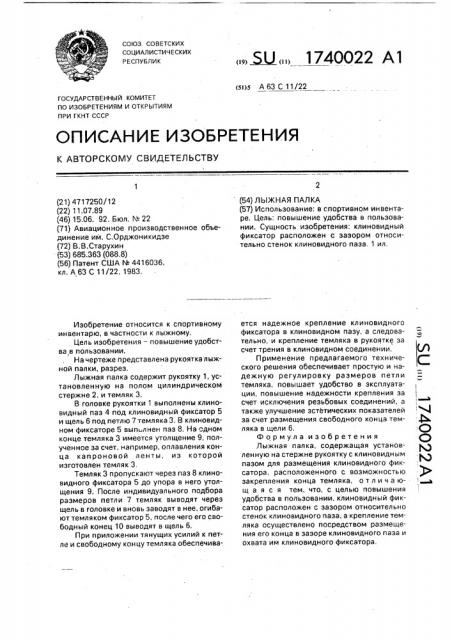

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4717250/12 (22) 11.07.89 (46) 15.06. 92. Бюл, М. 22 (71) Авиационное производственное объединение им. С.Орджоникидзе (72) В.В.Старухин (53) 685.363 (088,8) (56) Патент США N 4416036, кл. А 63 С 11/22, 1983, Изобретение относится к спортивному инвентарю, в частности к лыжному, Цель изобретения — повышение удобства,в пользовании.
На чертеже представлена рукоятка лыжной палки, разрез.
Лыжная палка содержит рукоятку 1, установленную на полом цилиндрическом стержне 2, и темляк 3.
В головке рукоятки 1 выполнены клиновидный паз 4 под клиновидный фиксатор 5 и щель 6 под петлю 7 темляка 3. В клиновидном фиксаторе 5 выполнен паз 8. На одном конце темляка 3 имеется утолщение 9, полученное за счет, например, оплавления конца капроновой ленты, из которой изготовлен темляк 3, Темляк 3 пропускают через паз 8 клиновидного фиксатора 5 до упора в него утолщения 9. После индивидуального подбора размеров петли 7 темляк выводят через щель в головке и вновь заводят в нее, огибают темляком фиксатор 5, после чего его свободный конец 10 выводят в щель 6, При приложении тянущих усилий к петле и свободному концу темляка обеспечиваЯ2 1740022 А1 (54) ЛЫЖНАЯ ПАЛКА (57) Использование: в спортивном инвентаре. Цель; повышение удобства в пользовании. Сущность изобретения: клиновидный фиксатор расположен с зазором относительно стенок клиновидного паза. 1 ил. ется надежное крепление клиновидного фиксатора в клиновидном пазу, а следовательно, и крепление темляка в рукоятке за счет трения в клиновидном соединении.
Применение предлагаемого технического решения обеспечивает простую и надежную регулировку размеров петли темляка, повышает удобство в эксплуатации, повышение надежности крепления за счет исключения резьбовых соединений, а также улучшение эстетических показателей за счет размещения свободного конца темляка в щели 6.
Формула изобретения
Лыжная палка, содержащая установленную на стержне рукоятку с клиновидным пазом для размещения клиновидного фиксатора, расположенното с возможностью закрепления конца темляка, о т л и ч а ющ а я с я тем, что, с целью повышения удобства в пользовании, клиновидный фиксатор расположен с зазором относительно стенок клиновидного паза, а крепление темляка осуществлено посредством размещения его конца в зазоре клиновидного паза и охвата им клиновидного фиксатора, (/) (:
1 4 ф
О
О )
Ь3
1740022
