Реферат



Использование: для измельчения зерновых и фуражных кормов, может быть использовано в комбикормовой, строительной, горно-рудной и других отраслях промышленности . Сущность изобретения: материал через загрузочное устройство 5 равномерно подается в камеру измельчения, где подвергается воздействию ударных элементов в иде молотков З.шарнирно подвешенных на роторе 2, усыновленном в корпусе 1 дробилки . Измельчаемая масса молотками 3 вовлекается в круговое движение. При этом образуется движущийся слой измельчаемых частиц, который копирует контур внутренней поверхности решетчатой деки 4. Ввиду разности скоростей движения молотков и движущегося слоя происходит интенсивное измельчение частиц. Мелкие частицы через отверстия решетчатой деки проходят в выгрузное устройство 6. На стыке граней решетчатой деки 4 движущийся слой, а также отраженные от молотков 3 частицы ударяются о лопасти вала 8. Часть из них захватывается лопастями вала 8 и просеивается через отверстия перфорированной камеры 7 в выгрузное устройство 6. Применение дробилки позволяет увеличить эффективность процесса измельчения и снизить количество пылевидных частиц в готовом продукте. 1 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 В 02 С 13/284

ГОСУДАР СТВ Е ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

C)

С>

Щ

1 !

> (21) 4804197/33 (22) 19,03.90 (46) 15.06.92. Бюл. ¹ 22 .(71) Воронежский сельскохозяйственный институт им.К.Д.Глинки (72) А,А.Сундеев и С.А.Сундеев (53) 621.926,7 (088,8) (56) Авторское свидетельство СССР

¹ 728913, кл. В 02 С 13/284, 1978. (54) МОЛОТКОВАЯ ДРОБИЛКА (57) Использование: для измельчения зерновых и фуражных кормов, может быть использовано в комбикормовой, строительной, горно-рудной и других отраслях промышленности, Сущность изобретения; материал через загрузочное устройство 5 равномерно подается в камеру измельчения, где подвергается воздействию ударных элементов в иде молотков З,шарнирно подвешенных на роторе 2, установленном в корпусе 1 дро. Ж, 1740052 А1 билки. Измельчаемая масса молотками 3 вовлекается в круговое движение, При этом образуется движущийся слой измельчаемых частиц, который копирует контур внутренней поверхности решетчатой деки 4. Ввиду разности скоростей движения молотков и движущегося слоя происходит интенсивное измельчение частиц. Мелкие частицы через отверстия решетчатой деки проходят в выгрузное устройство 6. На стыке граней решетчатой деки 4 движущийся слой, а также отраженные от молотков 3 частицы ударяются о лопасти вала 8. Часть из них захватывается лопастями вала 8 и просеивается через отверстия перфорированной камеры

7 в выгрузное устройство 6. Применение дробилки позволяет увеличить эффективность процесса измельчения и снизить количество пылевидных частиц в готовом продукте, 1 ил.

1740052

Молотковая дробилка работает следующим образом, Материал, подлежащий дроблению, через загрузочное устройство 5 равномерно поступает в камеру измельчения, где подвергается воздействию ударных элементов

3, шарнирна подвешенных на роторе 2. Измельчаемая масса молотками 3 вовлекается в круговое движение с образованием движущего слоя, который копирует контур внутренней поверхности решетчатой деки 4.

Ввиду разности скоростей движения молотков 3 и измельчаемого слоя происходит интенсивное измельчение частиц, находящихся в нем. Измельченные частицы через отвер45

Составитель А,Сундеев

Редактор А.Маковская Техред M.Ìoðãåíòàë Корректор Т.Малец

Заказ 2033 Тираж Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101

Изобретение относится к устройствам для измельчения сыпучих материалов, в частности к машинам для измельчения зерновых и фуражных кормов, и может быть использовано в комбикормовой, строительной, горно-рудной и других отраслях промышленности, Цель изобретения — повышение эффективности дробления за счет снижения переизмельчения материала.

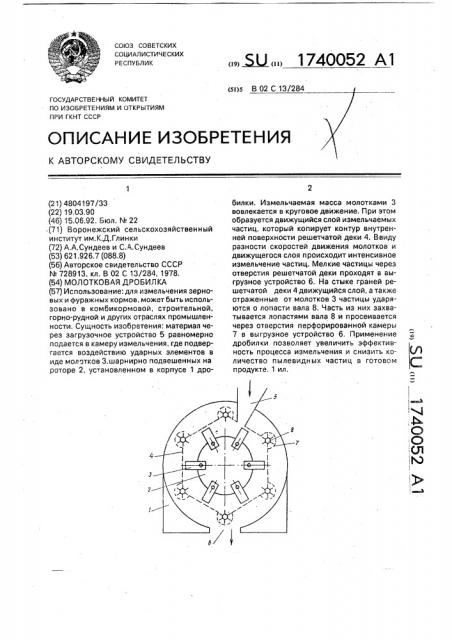

На чертеже изображена молотковая дробилка, общий вид.

Молотковая дробилка содержит корпус

1, установленный в нем ротор 2 с пакетами ударных элементов 3 в виде молотков, решетчатую деку 4, выполненную в поперечном сечении в виде замкнутого многогранника, загрузочное 5 и выгрузное

6 устройства, На стыке граней решетчатой деки 4 на всю ее длину выполнены цилиндрические перфорированные камеры 7, внутри которых с возможностью вращения смонтированы валы 8 с лопастями. стия решетчатой деки 4 проходят в выгрузное устройство 6.

На стыке граней решетчатой деки 4 движущийся слой, а также отраженные от мо5 лотков 3 частицы ударяются о лопасти вала

8, Часть из них захватывается лопастями вала 8 и просеивается через отверстия перфорированной камеры 7 в выгрузное устройство 6, а крупные частицы повторно

10 возвращаются в рабочую камеру, где происходит их доизмельчение.

Установка цилиндрических перфорированных камер 7 на стыке граней решетчатой деки 4 на всю ее длину с размещенными в

15 них с возможностью вращения валов 8 с лопастями позволяет подбрасывать движущийся слой измельчаемого материала под удары молотков 3, увеличивая тем самым эффективность соударения частиц с молот20 ками, Валы 8 с лопастями совместно с перфорированными камерами 7 работают как просеивающие устройства, дополнительно извлекая из измельченного продукта мел25 кие частицы и тем самым исключая их переизмел ьчение.

Формула изобретения

Молотковая дробилка, содержащая корпус, установленный в нем ротор с пакетами
